5.3.
PHASE GEGEN PE: SCHLEIFENIMPEDANZMESSUNG Z
DES KURZSCHLUß-STROMS I
• Benutzen Sie das Instrument nie in elektrischen Installationen mit Phase
gegen Phase-Spannung höher als 440V oder Phase gegen Neutralleiter oder
Phase gegen Erde höher als 255V.
• Die Schleifenimpedanzmessung bringt das Fließen eines Stroms bis zu 140A
zwischen den oben erwähnten Leitern mit sich. Dies kann das Auslösen von
Magnetothermischen-Schaltern verursachen, deren Nennwert niedriger als
140A ist und wird das Auslösen von RCDs verursachen. Wenn notwendig
führen Sie die Messung stromaufwärts der Schalter oder RCDs aus.
• Wenn möglich trennen Sie alle Lasten ab, die stromabwärts unterhalb des
Punktes angeschlossenen sind, an dem die Prüfung ausgeführt wird, da die
Impedanzen der oben erwähnten Lasten parallel zur geprüften Impedanz
liegt.
• Stellen Sie immer sicher, dass die obere und untere Metall-Lamelle der
Krokodilklemme guten Kontakt mit den Leitern des Prüfschaltkreises herstellt.
• Trennen Sie nie die Krokodilklemmen oder Prüfleitungen während der Prüfung.

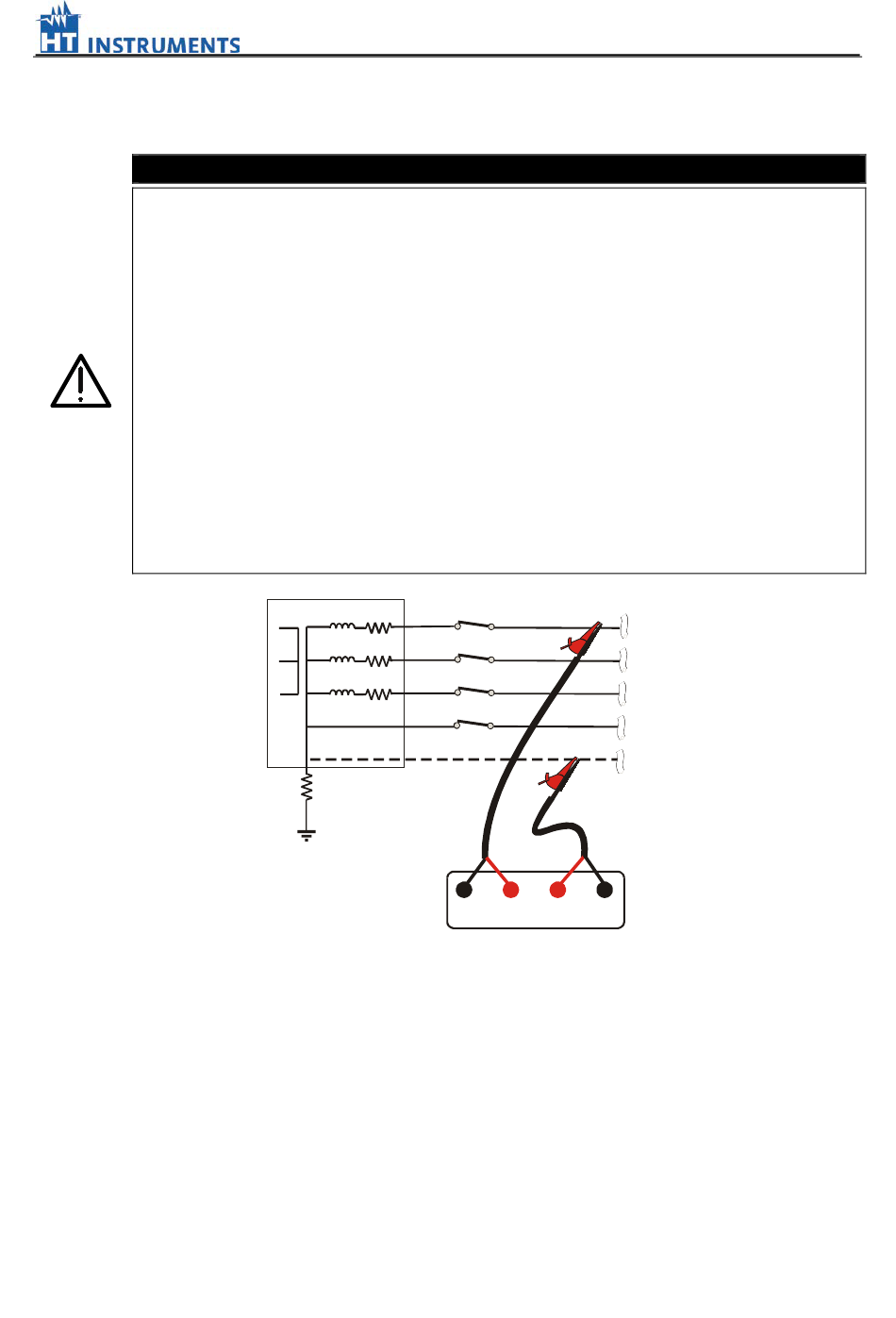

Abb. 5: Anschluss für Schleifenimpedanzmessung Phase gegen ERDE
1. Verbinden Sie das IMP57 über die RS232-Schnittstelle und dem Kabel C2001 mit dem
MASTER Instrument
2. Stecken Sie die 4 Sicherheits-Verbindungsstecker in die korrespondierenden Eingänge
C1-P1 und C2-P2 des Instrumentes (sehen Sie Abb. 5).
3. Verbinden Sie die Krokodilklemmen mit der Elektrischen Installation gem. Abb.5
4. Überprüfen Sie, ob die STATUS-LED in Grün leuchtet.
5. Schalten Sie das MASTER-Instrument ein, wählen Sie innerhalb des Menue Z2Ohm
den " Phase gegen PE Messungs- Modus " aus und beginnen die Prüfung durch
Drücken der START Taste
6. Während der Prüfung wird die Anzeigenleuchte orange leuchten. Sobald wenn die
Prüfung abgeschlossen ist, werden die Ergebnisse im Instrumenten-Display angezeigt.
K
ACHTUNG
1
2
3
N
PE
P1
C1
C2
DE - 11
UND BERECHNUNG
S
P2
IMP 57
