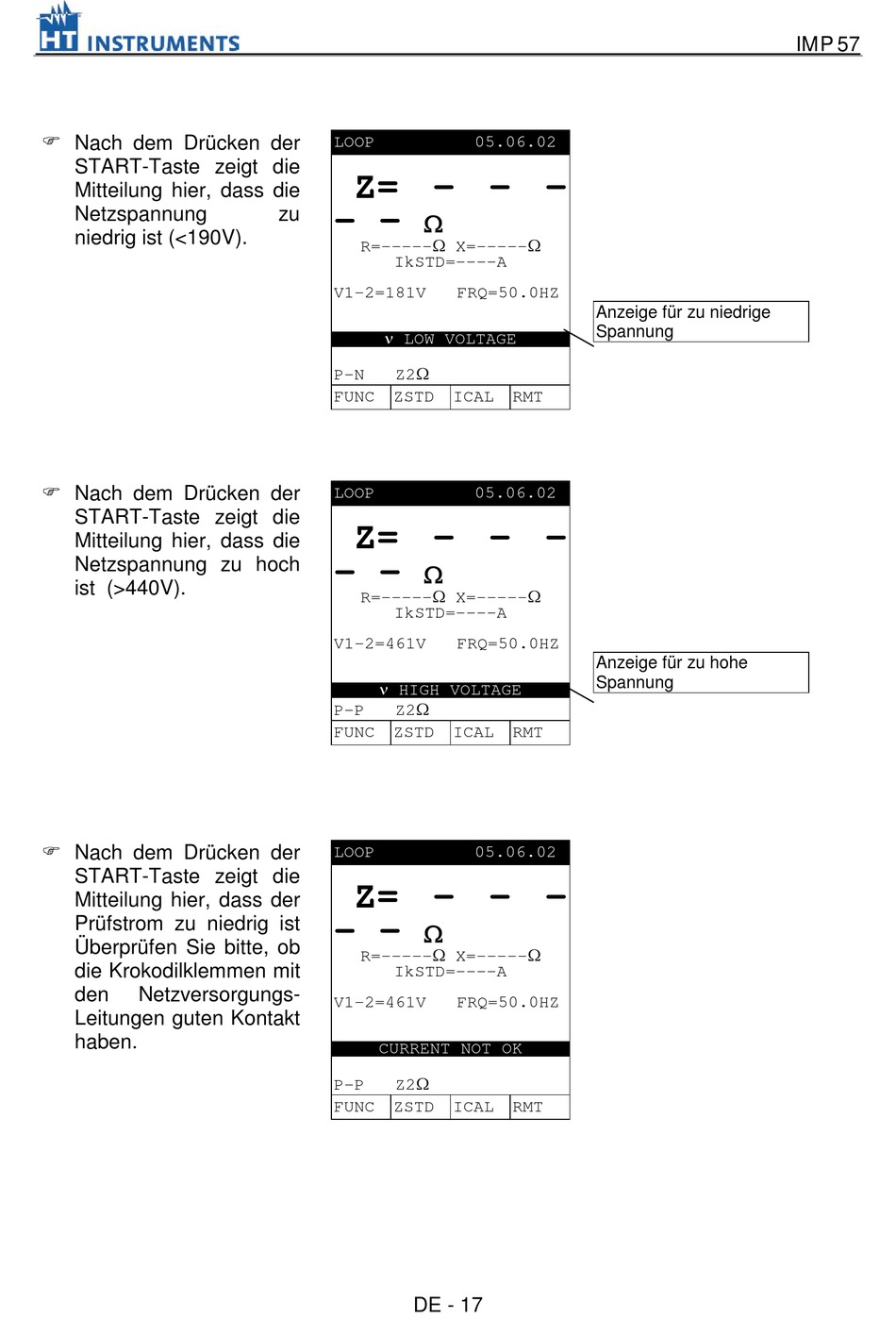

 Nach dem Drücken der
START-Taste zeigt die
Mitteilung hier, dass die
Netzspannung
niedrig ist (<190V).
 Nach dem Drücken der
START-Taste zeigt die
Mitteilung hier, dass die
Netzspannung zu hoch
ist (>440V).
 Nach dem Drücken der
START-Taste zeigt die
Mitteilung hier, dass der
Prüfstrom zu niedrig ist
Überprüfen Sie bitte, ob
die Krokodilklemmen mit
den Netzversorgungs-
Leitungen guten Kontakt
haben.
LOOP
Z= - - -
zu
- - Ω
R=-----Ω X=-----Ω
IkSTD=----A
V1-2=181V
ν LOW VOLTAGE
P-N Z2Ω
FUNC ZSTD
LOOP
Z= - - -
- - Ω
R=-----Ω X=-----Ω
IkSTD=----A
V1-2=461V
ν HIGH VOLTAGE
P-P Z2Ω
FUNC ZSTD
LOOP
Z= - - -
Ω
- -
R=-----Ω X=-----Ω
IkSTD=----A
V1-2=461V
CURRENT NOT OK
P-P Z2Ω
FUNC ZSTD
DE - 17
05.06.02
FRQ=50.0HZ
Anzeige für zu niedrige
Spannung
ICAL RMT
05.06.02
FRQ=50.0HZ
Anzeige für zu hohe
Spannung
ICAL RMT
05.06.02
FRQ=50.0HZ
ICAL RMT
