Pronar PT606 KAPITEL 3

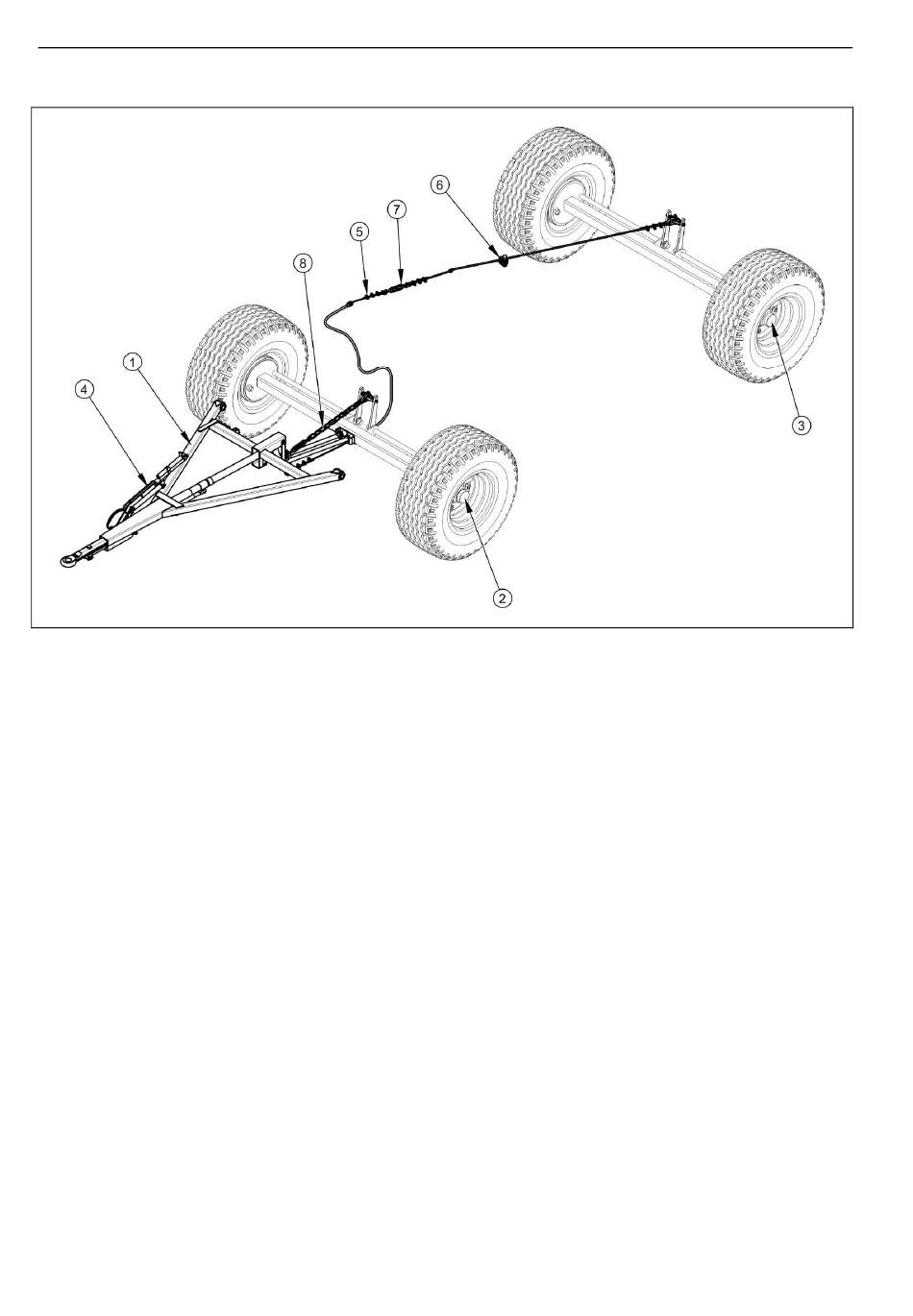

ABBILDUNG 3.8 Auffahrbremse
(1) Auflaufdeichsel, (2) Achse der vorderen Auffahrbremse, (3) Achse der hinteren
Auffahrbremse, (4) Hebel der Handbremse, (5) Stahlseil, (6) Umlenkrolle, (7) Seilspanner,
(8) Kette
Der Aufbau der Auffahrbremse ist auf Abbildung (3.8) dargestellt. Die Deichsel (1) mit
Auffahrmechanismus ist am Rahmen des Drehschemels des Anhängers befestigt. Der
Auffahrmechanismus ist über eine Kette mit den Spreiznockenhebel der vorderen
Auffahrachse (2) und mit den Spreiznockenhebeln der hinteren Auffahrachse (3) über ein in
einem Panzer geführtes Stahlseil (5) verbunden. Bei Betätigung der Schlepperbremse übt
der Anhänger einen Druck auf die Anhängerkupplung des Schleppers aus, wodurch durch
den Auffahrmechanismus der Deichsel die Kette (8) und das Seil (5) gespannt und die
Anhängerbremse betätigt wird. Die Auffahrachsen verfügen über einen Mechanismus, der
ein Blockieren der Achsen beim Rückwärtsfahren verhindert-
Die Betriebsbremse (Druckluft- oder Hydraulikbremse) wird vom Arbeitsplatz des
Schlepperfahrers betätigt, indem das Bremspedal im Schlepper bedient wird. Die Aufgabe
des Steuerungsventils (2) - Bild (3.4), (3.5) sowie (3.6), ist die gleichzeitige Betätigung
Schlepper- und Anhängerbremse. Darüber hinaus wird die Anhängerbremse automatisch
durch das Steuerungsventil betätigt, wenn die Verbindung zwischen dem Schlepper und
