KAPITEL 5
Für den Anschluss der Leitungen an die Elemente der Hydraulikkreise werden
Steckanschlüsse eingesetzt, die ein einfaches, schnelles und dichtes Anschließen durch
Einstecken der Leitungen ermöglichen. Wenn die Undichtigkeiten an Verbindungselementen
auftreten, kann der Benutzer diese Anschlüsse mit dem in Tabelle (5.3) aufgeführten Moment
selbst nachziehen. Wenn weiterhin Luft austritt, sind Anschlüsse durch neue zu ersetzen.
Druckluftleitungen müssen ausgetauscht werden, wenn sie dauerhaft verformt, angerissen
oder durchgescheuert sind. Das Auswechseln muss von entsprechend qualifizierten und
ausgerüsteten Fachwerkstätten durchgeführt werden.
TABELLE 5.3 Anzugsmomente für die Anschlüsse der Druckluftanlage
BEZEICHNUNG
Anschlüsse der Druckluftanlage

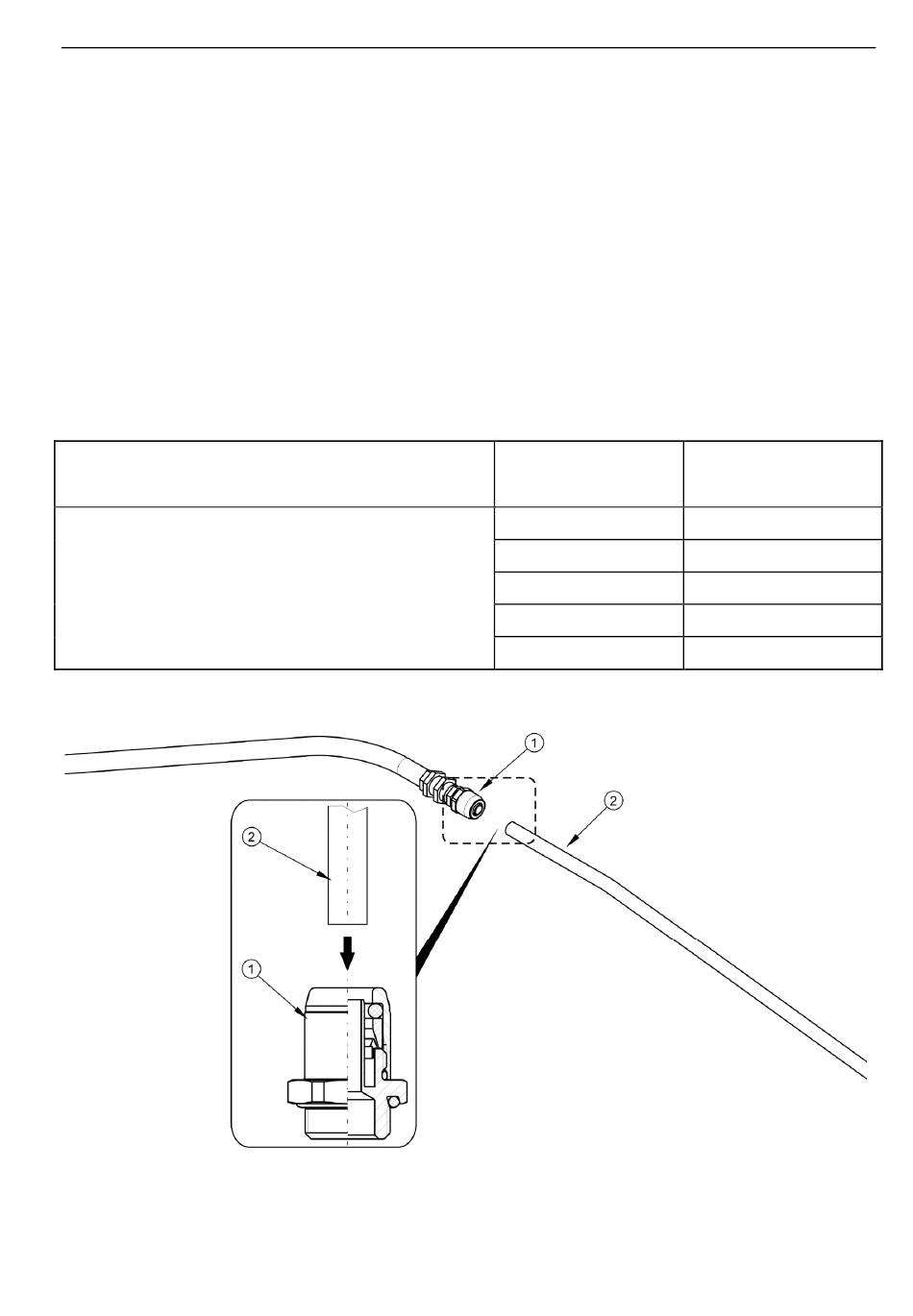

ABBILDUNG 5.8
(1) Steckanschluss, (2) Hydraulikleitung
Anschluss der Druckluftleitung
METRISCHES
GEWINDE
M12x1.5
M14x1.5
M16x1.5
M18x1.5
M22x1.5
5.19
Pronar PT606
ANZUGSMOMENT
24
30
35
36
40
