PRONAR PT606 Betriebsanleitung Seite 58

Pronar PT606 KAPITEL 3

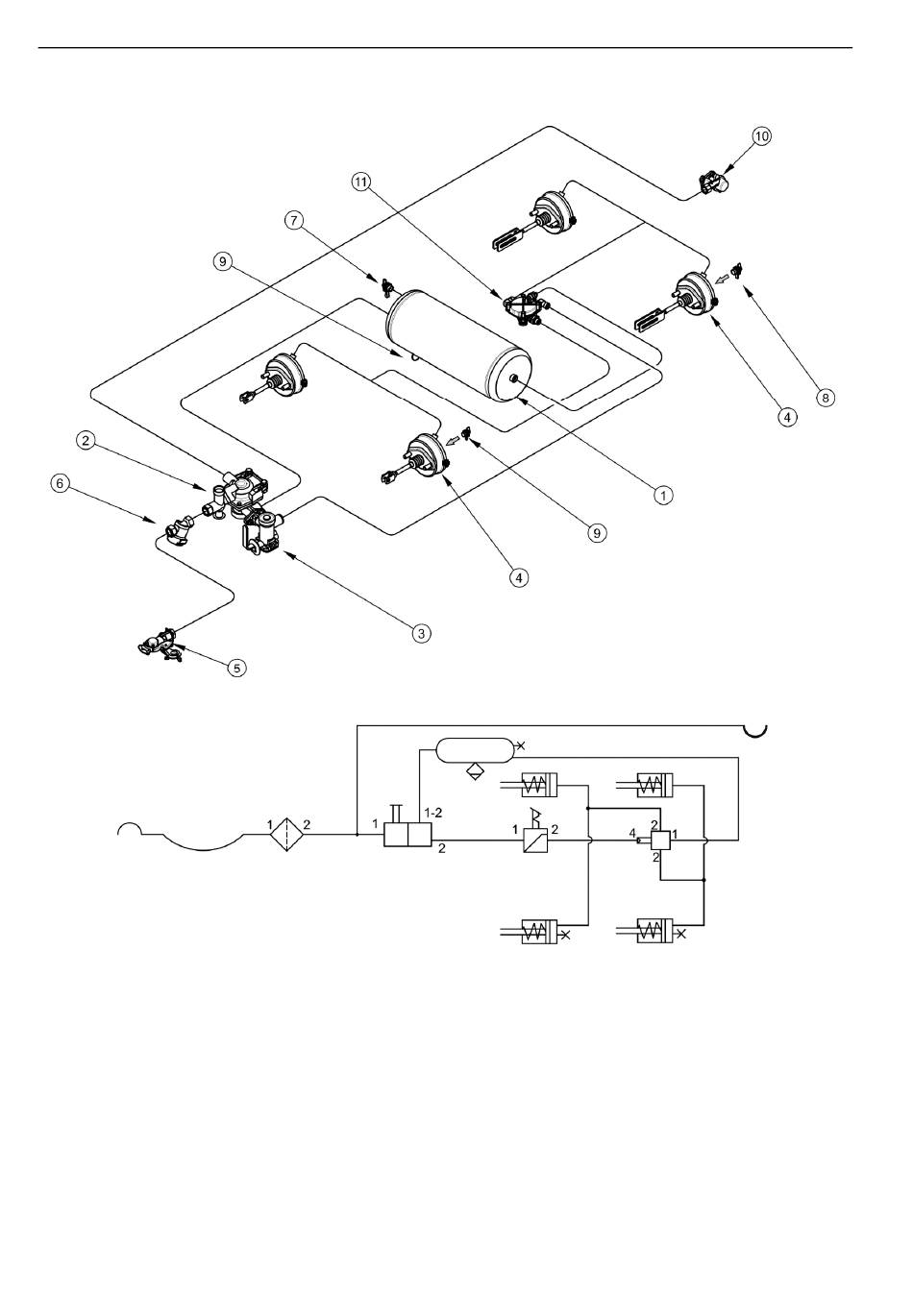

ABBILDUNG 3.6 Aufbau und Schema der Einkreis-Druckluftbremse
(1) Druckluftbehälter, (2) Steuerungsventil, (3) manueller Bremskraftregler, (4) pneumatischer
Zylinder, (5) Leitungsanschlussstück (schwarz), (6) Luftfilter, (7) Kontrollanschluss des
Druckluftbehälters, (8) Kontrollanschluss des pneumatischen Zylinders,
(9) Entwässerungsventil, (10) Buchse (schwarz), (11) Relaisventil
3.10
