7.3.3 Signalverlauf aufrufen

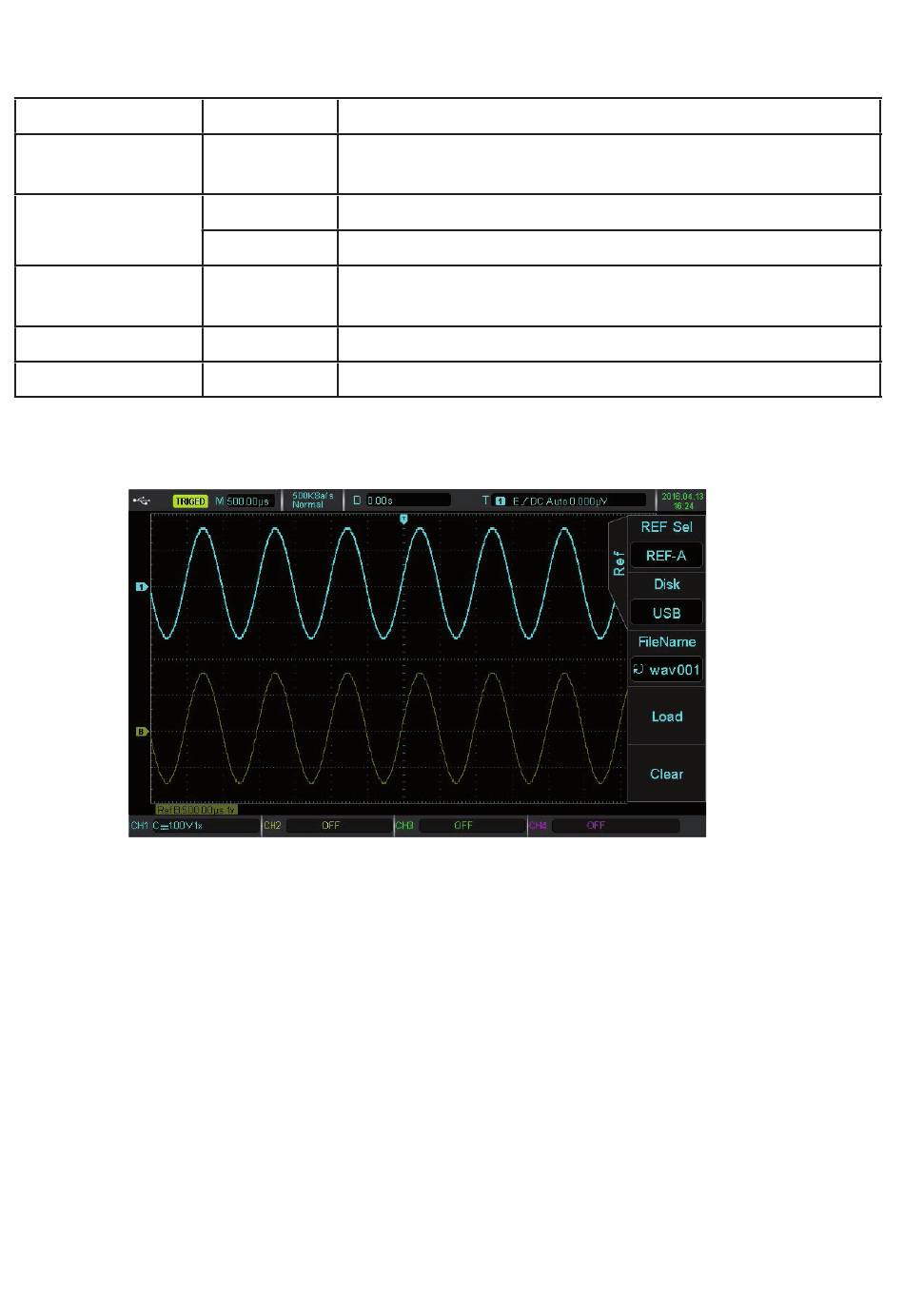

· Wählen Sie mit der Taste REF das Speicher-Menü für das Laden eines Signalverlaufs an.
Taste/Funktion
F1: Reference
F2: Disk
F3: Filename
F4: Load
F5: Clear
Nach Laden des Files erscheint das File links unten im Bildschirm inklusive der Horizintal-/
Vertikaleinstelldaten. Sie können die Anzeige nun mit dem Vertikal-/Horizontaleinstellern ver-
schieben.
7.3.4 Bildschirm-Hardcopy (Bitmap):
Der aktuelle Bildschirm kann auf einen Tastendruck der Taste „PrtSc" mit einer automatischen
Namensvergabe (DSOxxx.bmp) auf dem externen USB-Speicher abgespeichert werden.
7.4 ROLL-Mode, Independent Time Base, Zoomen, Hold-Off-Funktion
Im Rahmen der Zeitablenkung (siehe 6.3) steht ein Menü für erweiterte Funktionen zur Verfü-
gung. Hier kann ein Kurvenverlauf in horizontaler Richtung gezoomt und genauer untersucht
werden, Kurvenverläufe mit verschiedenen Frequenzen direkt vergleichen und die Triggerung
komplizierter Signale durch eine Hold-off-Funktion ausgelöst werden.
ROLL-Mode
· Wenn sich der Trigger im automatischen Modus befindet und der horizontale Pegel mit
dem SCALE-Regler auf einen Wert unter 50ms/div eingestellt ist, befindet sich die Anzeige
im ROLL-Modus. Hier arbeitet das Triggersystem nicht, die Anzeige rollt ungetriggert fortlau-
fend durch den Bildschirm:
Einstellung Funktionen
Ref-A, Ref-B,
Auswahl eines von vier Referenzspeichern für das Laden
Ref-C, Ref-D
des Signalverlaufs
DSO
Aufruf des Speichermediums DSO
USB
Aufruf des Speichermediums USB-Speicher
wavxxx
Auswahl eines Files durch Drehen und Drücken des Mul-
tifunktions-Einstellers, wav001 .... wav255
Laden des zuvor ausgewählten Files
Aktuelles File aus dem Speicher löschen
