F2: Source
F3: Trigger Setting
F4: Slope Setting
Slope Setting:
F1: Slope
F2: Condition
F2: Condition
Time Setting
Threshold

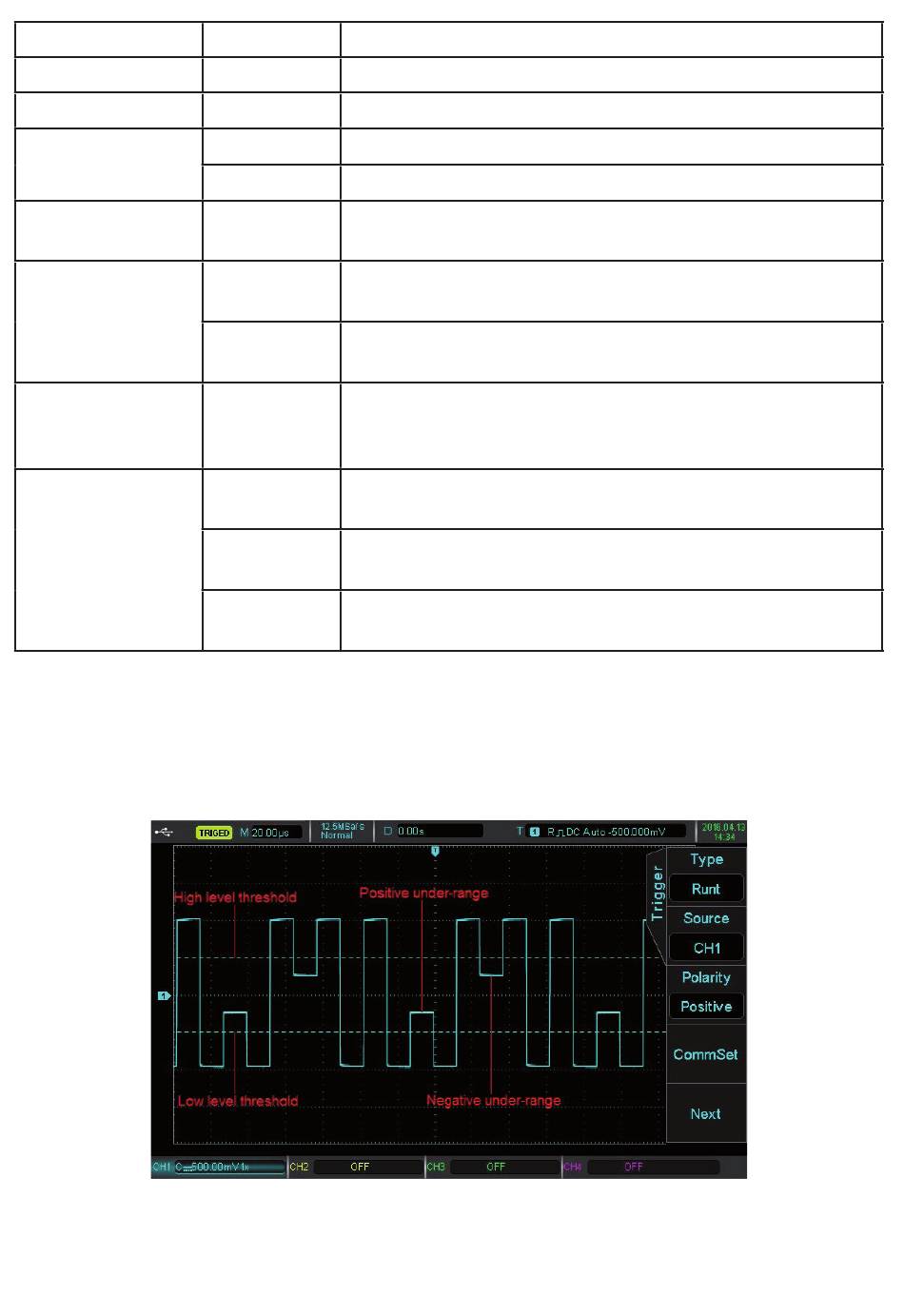

Type Under-range Trigger (Runt)
Hier erfolgt die Triggerung bei Eintreffen eines bestimmten festlegbaren Signalpegels, aber
nicht weitere auftretender Signalpegel:
CH1 ... CH4
Kanal 1...4 dient als Trigger-Signalquelle
zur Menüseite „Trigger Setting", siehe „Type Edge"
zur nächsten Seite (Slope Setting)
Falling
Triggerung an fallender Flanke
Rising
Triggerung an steigender Flanke
<
Triggerung, wenn die Slew-Rate-Einstellung des Trigger-
signals kleiner ist als die des Signals
>
Triggerung, wenn die Slew-Rate-Einstellung des Trigger-
signals größer ist als die des Signals
=
Triggerung, wenn die Slew-Rate-Einstellung des Trigger-
signals gleich der des Signals ist
mit Multifunktions-Einsteller Zeitintervall einstellen, da-
mit wird auch die Slew rate (unten im Bildschirm) ver-
ändert
Low
Der untere Schwellwert wird mit dem Einsteller „LEVEL"
gewählt
High
Der obere Schwellwert wird mit dem Einsteller „LEVEL"
gewählt
High and
Der untere und obere Schwellwert wird mit dem Einstel-
Low
ler „LEVEL" gewählt
19
