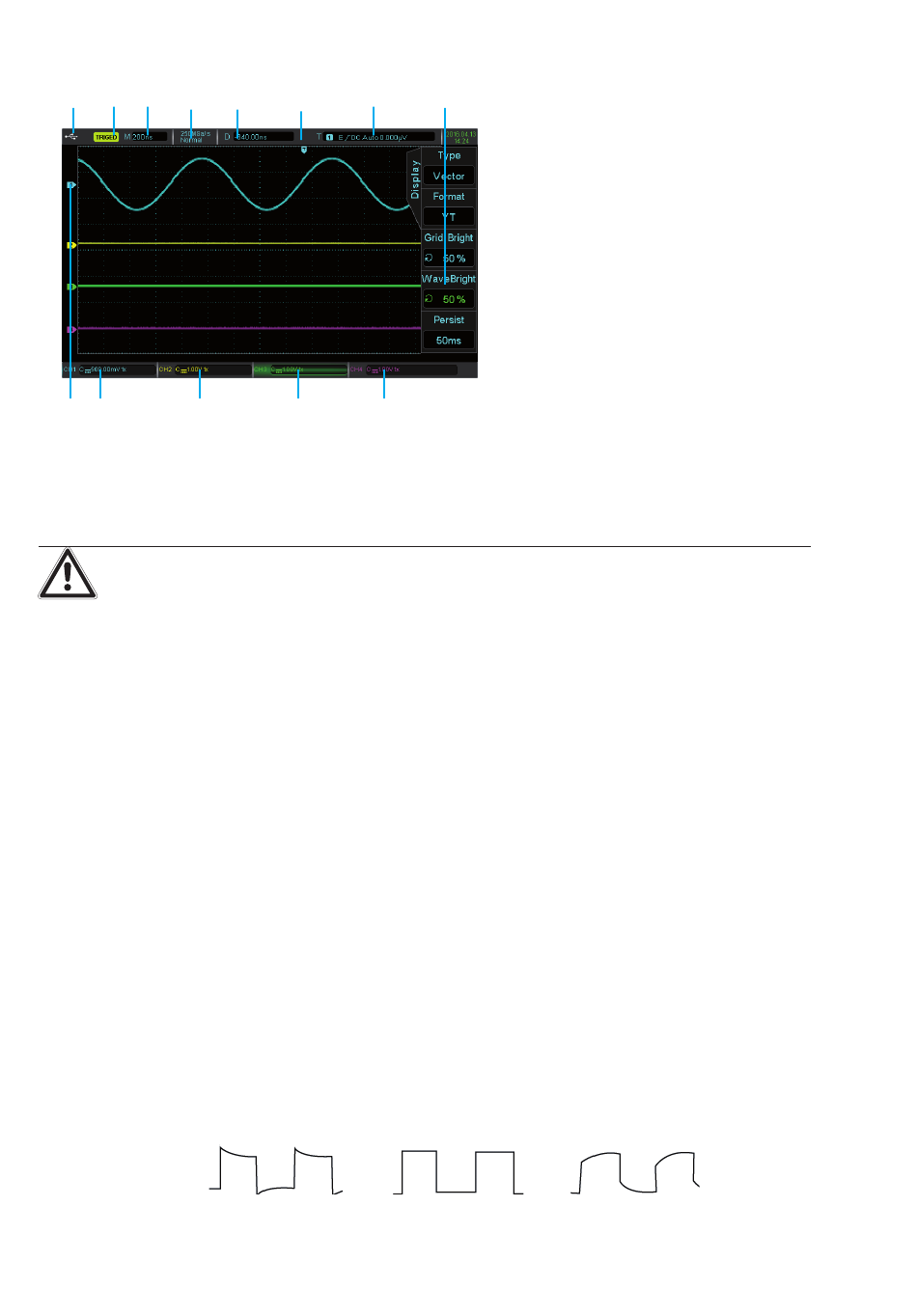

Display
A
B
C
M
L
5. Inbetriebnahme, Funktionstest, Tastkopfkompensierung
An den Messeingängen darf zunächst kein Mess-Signal angeschlossen werden.
· Schließen Sie das Gerät an eine Schutzkontakt-Steckdose an.
· Schalten Sie das Gerät ein, es erscheint ein Begrüßungsbild. Das Gerät führt einen Selbst-
test aus und nimmt eine automatische Grundeinstellung vor.
· Schließen Sie eines der Messkabel an die BNC-Buchse des Kanals 1 und mit den Krokodil-
klemmen polrichtig an den Testsignalausgang (G) an. Drücken Sie die Taste „1" (Vertical).
· Drücken Sie die Taste „AUTO", jetzt erscheint ein Rechtecksignal mit 3 Vss und 1 kHz auf
dem Bildschirm.
· Wiederholen Sie den Test für alle weiteren Kanäle.
Tastkopf kompensieren
· Schließen Sie eines der mitgelieferten Messkabel an die X-Buchse (CH1) an und stellen Sie
den roten Schalter des Tastteilers am Tastkopf auf „X10".
· Aktivieren Sie CH 1 mit der Taste „1" (Vertical).
· Schließen Sie den Tastkopf inkl. Masseanschluss an den Testsignalausgang an und drücken
Sie die Taste „AUTO".
· Auf dem Bildschirm erscheint nun ein 1-kHz-Rechtecksignal mit einer Amplitude (Spitze-
Spitze) von 3 V.
· Erscheint das Rechtecksignal nicht korrekt (siehe nachfolgende Skizze), so korrigieren Sie
die Signalform mit einem kleinen (isolierten) Schraubendreher über den Trimmer im Tast-
kopf, bis das Signal als sauberes Rechtecksignal abgebildet wird.
überkompensiert
6
D
E
F
K
J
G
H
A - USB-Speicher angeschlossen
B - Triggerstatus
C - Einstellungen Zeitbasis
D - Sampling Rate/Erfassungsmode
E - Horizontalablenkung
F - Triggerposition
G - Triggereinstellungen
H - Menüleiste, Funktionen variabel
I-L - Einstellungen Vertikalablenkung:
I
M - Kanalmarkierung
Richtig kompensiert
· Kanal aktiv - farbig hinterlegt
· Kanalankopplung
· Bandbreitenbegrenzung (BW)
· Einstellwert Vertikalablenkung
· Teilerfaktor Tastkopf
unterkompensiert
