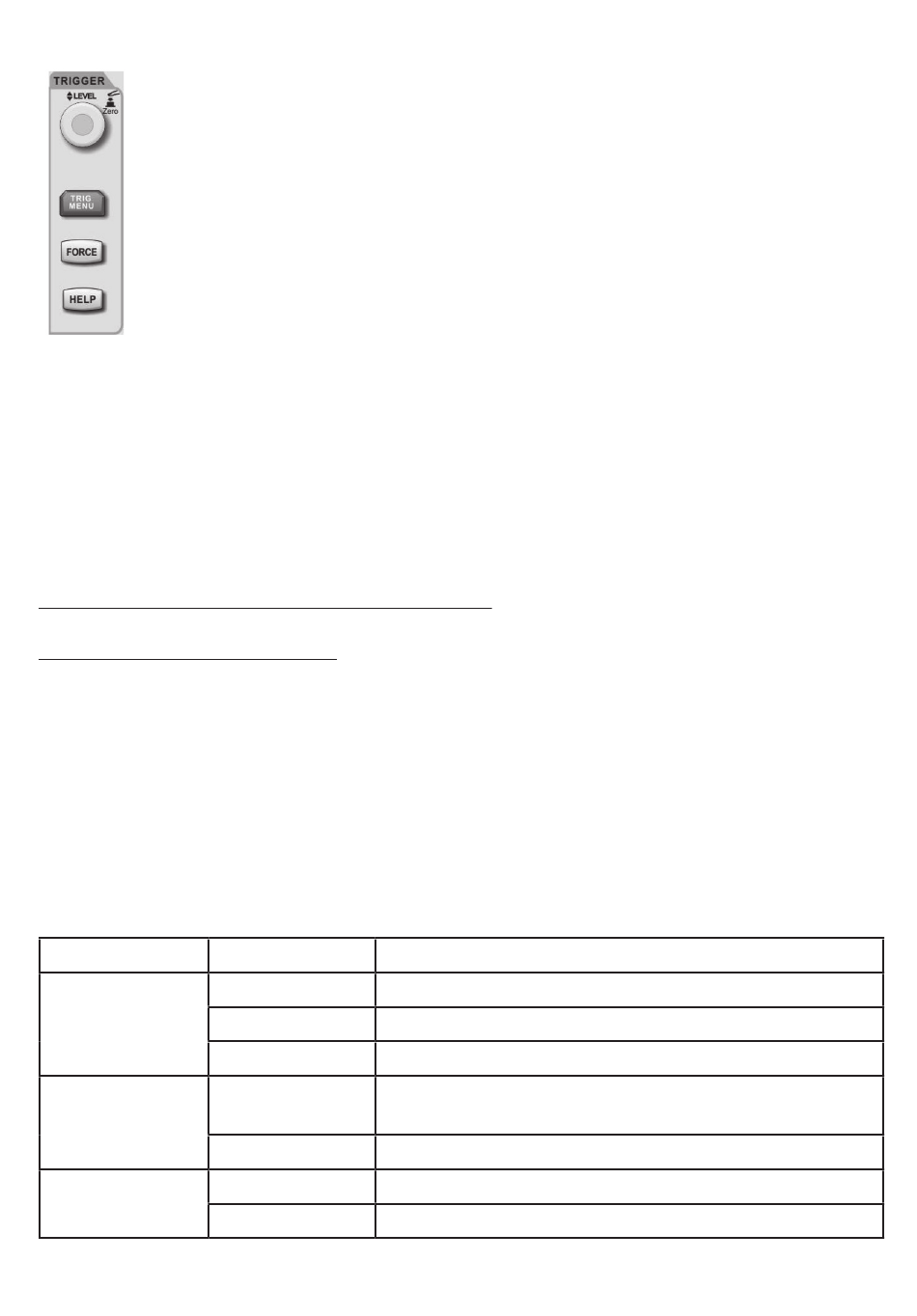

6.4 Grundfunktion Triggersystem
· Mit dem Einsteller „LEVEL" wird der gewünschte Triggerpegel eingestellt. Der
· Durch Drücken von „LEVEL" wird der Triggerpegel auf 50% zurückgesetzt.
· Mit der Taste „FORCE" erfolgt eine einmalige Zwangstriggerung, falls ein Mess-
· Die Taste „HELP" öffnet zu jeder aktuellen Einstellung das passende Hilfeme-
· Die Taste „SINGLE" rechts in er Ablaufsteuerung löst ein einmaliges Triggern
· Die Taste „TRIG MENU" stellt das Triggermenü ein, das mit den Tasten F1 bis F5
TYPE:
SOURCE:
SLOPE:
LEVEL:
COUPLING:
7. Bedienung, Geräteeinstellungen
7.1 Vertikal-Ablenk-System
Für die Kanäle 1 bis 4 sind drei Modi über die Tasten 1 ...4 in der Vertikalsteuerung anwählbar:
Open:
Kanal öffnen, startet die Anzeige für den gewählten Eingangskanal
Activation: Ist ein Kanal geöffnet, sind die Vertikal-Einstellungen durch nochmaliges Drücken
der Taste für diesen Kanal möglich.
OFF:
Kanal geschlossen, keine Anzeige der Signale
Für jeden Kanal steht ein eigenes Menüsystem zur Verfügung, das mit den Tasten F1 bis F5
bedient wird. Die Einstellungen für Kanal 1 erscheinen blau, die für Kanal 2/3/4 in Gelb/
Grün/Violett:
Taste/Funktion Einstellung
F1/Coupling
F2/BW Limit
F3/Volts/Div
8
Triggerpegel wird mit dem Cursor rechts und mit der Triggeranzeige (G) im
Display angezeigt.
Signal keine eindeutige Triggerung erlaubt.
nü.
des Eingangssignals aus.
bedient wird (weitere Erläuterungen siehe Kapitel 7.5):
Triggerart, Grundeinstellung „EDGE" (Flankentriggerung)
Triggerquelle, Grundeinstellung „CH1" (Kanal 1)
Triggerbedingung, Grundeinstellung „Rise" (steigende Flanke),
abhängig von der Triggerart
Triggerlevel
Art der Triggerkopplung, Grundeinstellung „AC", abh. von der Triggerart
AC
DC
Ground
Open
Off
Coarse
Fine
Funktionen
AC-Kopplung, DC-Signalanteile getrennt
DC-Kopplung, AC- und DC-Signal gemeinsam
Eingangssignal abgetrennt und auf Masse gelegt
Bandbreite begrenzt auf 20 MHz für störungsfreiere
Anzeige
Volle Bandbreite
Grob-Vertikalablenkung in Bereichs-Schritten: 1-2-5
Stufenlose Vertikalablenkung im jeweiligen Bereich
