F5: Upper Limit

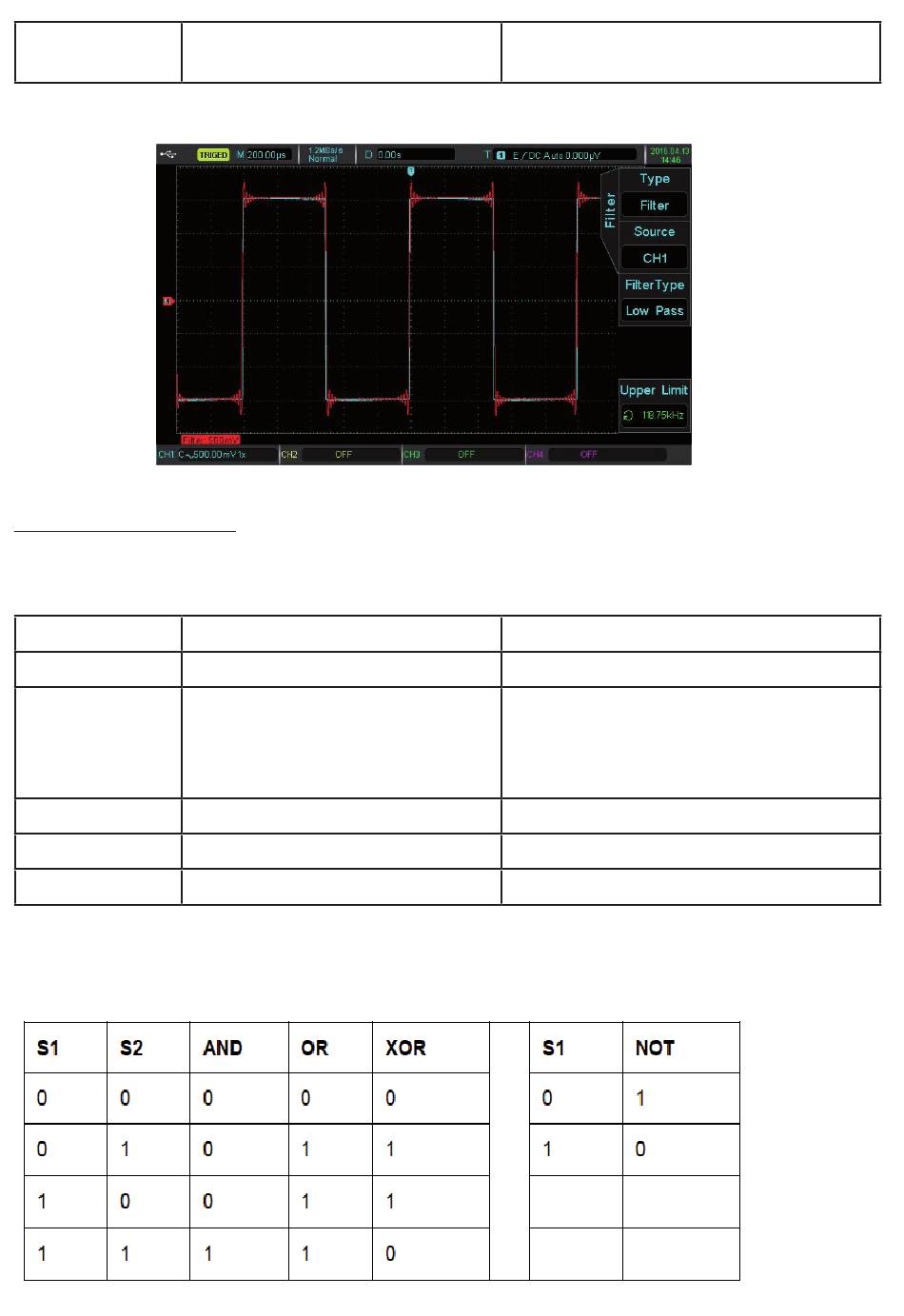

Anzeigebeispiel für Digitale Filterung:
Logische Operationen
Diese Funktion ähnelt den Rechenfunktionen. Hier werden jedoch zwei ausgewählte Kanäle
logisch miteinander verknüpft.
Menüfunktion Einstellung
F1, Type
F2: Operator
F3: Source 1
F4: Source 2
F5: Reverse
Ist während der Messung der Spannungspegel der Quelle (Source) hoher als der zugehörige
Kanaltrigger-Pegel, ist das logische Ergebnis 1, sonst ist es 0. So wird das Signal in einen binä-
ren Operator umgewandelt. Die folgende Tabelle zeigt Beispiele für Operationen:
Einstellung mit Multifunktions-
Einsteller
Logic
AND
OR
NOT
XOR
CH1/CH2/CH3/CH4
CH1/CH2/CH3/CH4
Open, close
Nur bei Tiefpass und Bandpass wirk-
sam, obere Grenzfrequenz
Funktionen
Logische Operationen aktivieren
Source 1 UND Source 2
Source 1 ODER Source 2
Source 1 NOT Source 2 (Negation)
Source 1 XOR Source 2 (Exklusiv OR)
Auswahl Source 1
Auswahl Source 2
Invertieren des logischen Signals
