Schweißbrenner anpassen
5.3 Schweißbrenner anpassen
Verbrennungs- und Stromschlaggefahr am Brennerhals!
Brennerhals und Kühlflüssigkeit (wassergekühlte Ausführung) werden während des
Schweißvorgangs stark erhitzt.
Beim Drehen oder Wechseln des Brennerhalses können Sie mit elektrischer Spannung
oder heißen Bauteilen in Berührung kommen.
• Schweißstromquelle abschalten und Schweißbrenner abkühlen lassen!
• Trockene, unbeschädigte Schutzausrüstung tragen (Schuhwerk mit Gummisohle /
Schweißerschutzhandschuhe aus Leder ohne Nieten oder Klammern)!
Pos. Symbol
1
2
3
4
5
6
7
8
9
Geräteschäden durch verschlissene O-Ringe!
Verschlissene O-Ringe beeinflussen die Kühlung des Schweißbrenners negativ. Eine
unzureichende Kühlung beschädigt den Schweißbrenner.
• O-Ringe bei jeder Umrüstung des Schweißbrenners prüfen und gegebenenfalls einfetten oder
austauschen!
26
Beschreibung 0
Gasdüse
Gasverteiler
Stromdüse
Düsenstock
Brennerhals
Überwurfmutter
O-Ring
Anschlussblock
Griffschale
WARNUNG

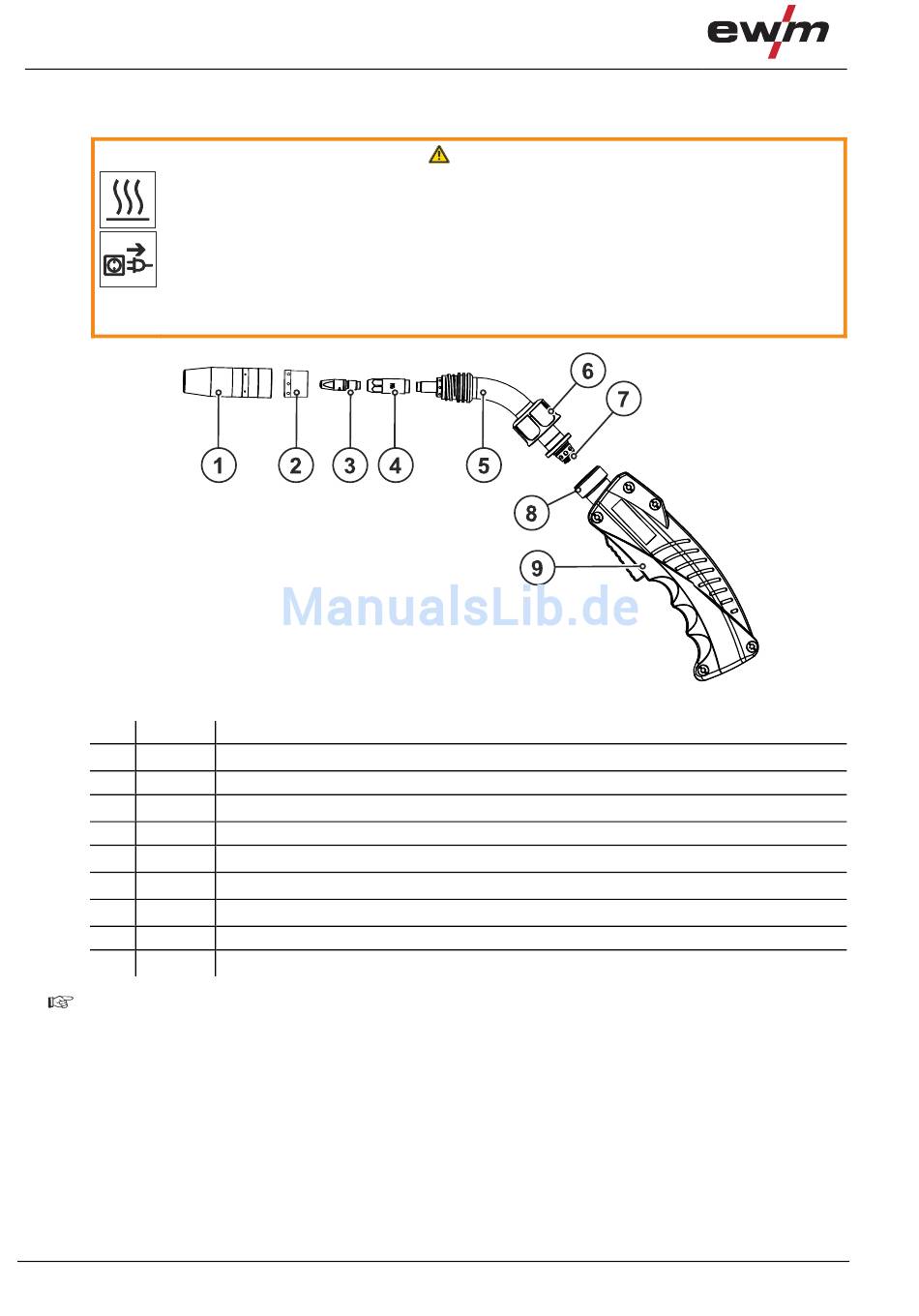

Abbildung 5-1
