Störungsbeseitigung
Funktionsprüfung PC1X – PC2X
7.2 Funktionsprüfung PC1X – PC2X
Bei dem dargestellten Schweißbrenner handelt es sich um eine beispielhafte Darstellung. Je nach
Ausführung können die unterschiedlichen Brenner abweichen.
Modus zum Überprüfen der Anzeige und der Drucktasten am Schweißbrenner. Durch Betätigen der
Drucktasten werden die LEDs in der Anzeige der Reihe nach angewählt. Parallel dazu blinken einzelnen
Segmente und springen durch erneutes Betätigen der Drucktaste weiter.
Gilt für alle PC1X / PC2X Brenner und nur in Verbindung mit einem Drahtvorschubgerät vom Typ drive
4X.
1
0
2
A
3
40
A V
JOB
l
V
JOB
EXIT
A V
A V
JOB JOB
A V
JOB

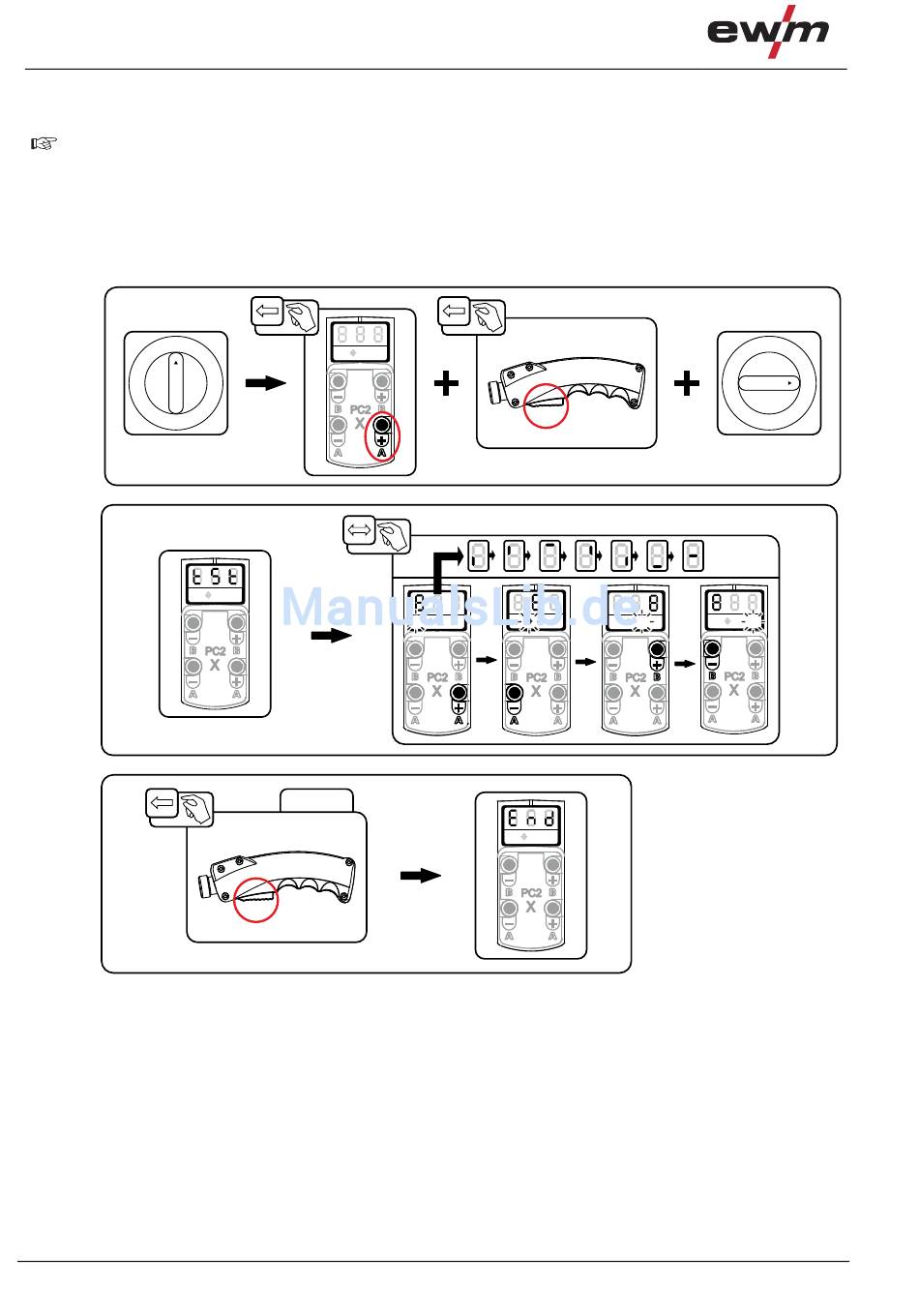

Abbildung 7-1
0
A V
A V
JOB JOB
