7.0 VORSPANNEN UND ENTSPANNEN
Halten
WARNUNG
Bewegungslinie der Bolzenachse auf, wenn das System
unter Druck steht, da beim Lösen des Bolzens lockere oder
defekte Bauteile zu Geschossen werden und zu schweren
Verletzungen oder sogar zum Tod führen können. Das
gesamte Personal muss sich dieser potentiellen Gefährdung
jederzeit bewusst sein.
Stellen Sie sicher, dass der maximale
WARNUNG
Betriebsdruck und der maximale Hub nicht überschritten
werden. Beachten Sie die Spezifikationen, die auf dem
Körper des Vorspannwerkzeugs eingeprägt sind. Siehe auch
Tabelle 2 am Ende dieses Dokuments.
WICHTIG: Wenn die Anzeige für maximalen Hub während
der folgenden Vorgänge zu irgendeinem Zeitpunkt erscheint,
müssen Sie die Pumpe unverzüglich STOPPEN, die Mutter(n)
an dem bzw. den Vorspannwerkzeug(en) anziehen und den
Hydraulikdruck ablassen. Drehen Sie anschließend, bevor
Sie fortfahren, den bzw. die Gewindeabzieher nach unten,
um den bzw. die Kolben wieder zurück in das bzw. die
Vorspannwerkzeug(e) zu bringen. Für weitere Informationen
siehe Abschnitt 4.1.
WICHTIG: Bei Undichtigkeiten sofort die Pumpe stoppen
und das Druckentlastungsventil (Rücklauf zum Tank) öffnen.
Stellen Sie sicher, dass das Druckmanometer Null (0) bar/
psi anzeigt. Führen Sie die erforderlichen Reparaturen durch,
bevor Sie mit den Vorspannverfahren fortfahren.
Hinweis: Zur besseren Veranschaulichung ist in den
Abbildungen 7 bis 11 nur ein Hydraulikschlauch am
Vorspannwerkzeug angeschlossen.
7.1 Vorspannanweisungen – 100 % Abdeckung
(Vorspannwerkzeug an jedem Bolzen montiert)
WICHTIG: Lesen Sie die Vorsichtsmaßnahmen und
Anweisungen zu Beginn von Abschnitt 7.0, bevor Sie
mit den folgenden Schritten beginnen. Siehe auch die
Sicherheitshinweise in Abschnitt 2.1.
1.
Stellen Sie sicher, dass der Flansch korrekt
ausgerichtet ist.
2.
Montieren Sie das bzw. die Vorspannwerkzeug(e) an
den Bolzen und schließen Sie die Hydraulikschläuche
an. Für weitere Anweisungen zur Installation des
Vorspannwerkzeugs und zum Schlauchanschluss
siehe die Abschnitte 6.1 und 6.2.
3.
Bestimmen Sie den erforderlichen hydraulischen
Spanndruck. Dieser Wert muss von einem qualifizierten
Techniker mit Verschraubungserfahrung berechnet
werden.
4.
Nehmen Sie die Pumpe in Betrieb und beaufschlagen
Sie die Vorspannwerkzeuge mit einem Druck von ca.
70 bar [1000 psi]. Auf Ölleckagen kontrollieren.
© 2022 Enerpac, Alle Rechte vorbehalten.
Sie
sich
niemals
in
der

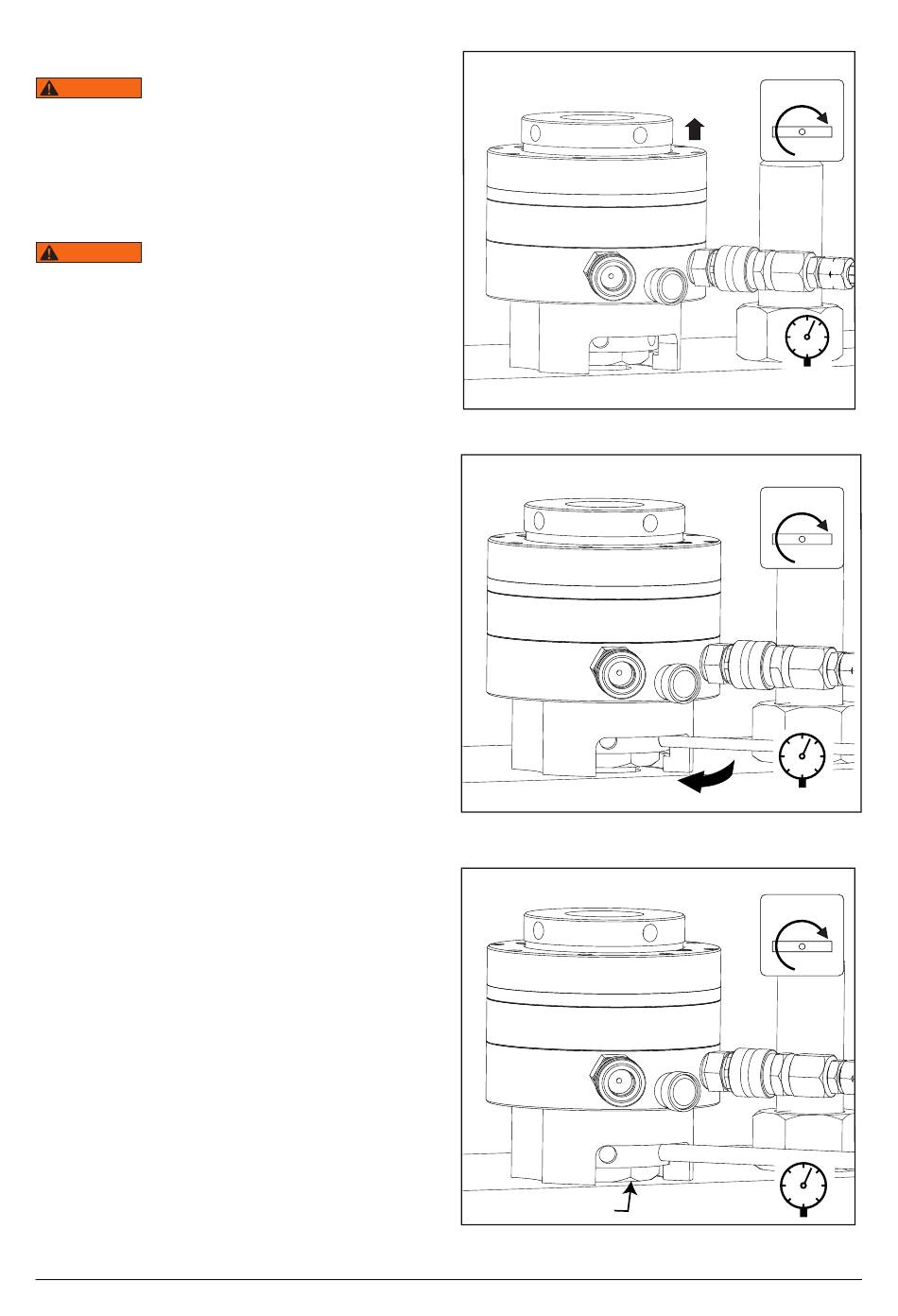

ABBILDUNG 7, DRUCKBEAUFSCHLAGUNG
DES VORSPANNWERKZEUGS
ABBILDUNG 8, DREHEN DER BUCHSE
UND MUTTER NACH UNTEN
KEINE Gewinde
ABBILDUNG 9, BUCHSE UND MUTTER FEST
AM FLANSCH
DRUCKABLASS-
VENTIL
GESCHLOSSEN
DRUCKABLASS-
VENTIL
GESCHLOSSEN
DRUCKABLASS-
VENTIL
GESCHLOSSEN
9
