Entfernen
Sie
die
Kopfbaugruppe. Überprüfen Sie jede Unterbaugruppe auf
sichtbare Beschädigungen/Leckagen usw.
Wenn der Kolben vollständig in der Kopfbaugruppe
eingefahren ist, schrauben Sie die Schnelltrennkupplungen
ab.
Tauschen Sie die Dichtungen aus, siehe Abschnitt 8.4.
Setzen Sie die Federn, das Federgehäuse und die
Schnelltrennkupplungen wieder ein.
Reinigen Sie den Abzieher, insbesondere das Gewinde und
die Brückenbaugruppe (falls erforderlich, den Sicherungsring
und die Buchse entfernen).
Montieren Sie das Vorspannwerkzeug an einen geeigneten
Bolzen (siehe Abschnitt 6.0), überprüfen Sie, ob das
Bolzenmaterial die aufgebrachte Last aufnehmen kann, d.h.
nicht auf maximalen Betriebsdruck beaufschlagen, wenn
der Bolzen nicht stabil genug ist, um der vollen Belastung
des Werkzeugs standzuhalten. Beaufschlagen Sie etwa eine
Minute mit Druck, wobei während dieser Zeit ein Druckabfall
von 50 bar akzeptabel ist.
Nach dem Entfernen des Vorspannwerkzeugs vom Bolzen
muss jede Unterbaugruppe mit einem wasserabweisenden
Spray wie WD40 oder ähnlichem beschichtet werden.
Bringen Sie die Staubschutzkappen wieder an den
Schnelltrennkupplungen an.
8.4 Dichtungen des Vorspannwerkzeug austauschen
1. Vorsichtsmaßnahmen
Folgende Vorsichtsmaßnahmen sind bei der Montage der
Hydraulikdichtungen erforderlich:
• Scharfe Kanten vermeiden (Gewinde abdecken).
• Entfernen Sie Staub, Schmutz, Späne und Fremdkörper.
• Verwenden Sie keine scharfkantigen Werkzeuge.
• Schmieren Sie alle Komponenten vor der Montage.
Die Hydraulikdichtung darf nur dann ausgetauscht werden,
wenn die Dichtungen beschädigt sind. Die Dichtungen sollten
während der routinemäßigen Wartung nicht entfernt werden.
16
Brückenbaugruppe
von
der
2. Kolben
Legende der Abbildungen
1. Dichtung
2. Kolben
3. Anti-Extrusionsring (AER)
4. Zange
5. Stumpfer Gegenhalter
3. Dichtung entfernen
Entfernen
Sie
Federgehäuses, damit das Federgehäuse und die Federn
entfernt werden können.
Hinweis: Da eine Nennlast in den Kolbenfedern gehalten wird,
ist beim Entfernen der letzten Schrauben Vorsicht geboten.
Möglicherweise ist es notwendig, einige Gewindestangen
und Muttern zu verwenden, um die Federbelastung allmählich
zu lösen.
Montieren Sie eine Schnelltrennkupplung mit offenem Ende
an eine Kupplung des Vorspannwerkzeugs. Entfernen Sie
die beiden Gewindestifte aus Kunststoff, die sich in der
Kolbenoberfläche befinden, setzen Sie zwei geeignete
Extraktionsschrauben ein und ziehen Sie den Kolben damit
aus der Bohrung des Körpers heraus.
Um die Hydraulikdichtungen und Anti-Extrusionsringe (AER)
zu entfernen:
Greifen Sie mit einer Zange die Dichtlippe der
Hydraulikdichtung und ziehen Sie die Dichtung vom Kolben
ab. Achten Sie darauf, dass die Kante des Kolbens nicht
beschädigt wird.
Entsorgen Sie die Dichtung, entfernen Sie die Extraktions-
schrauben und ersetzen Sie die beiden Gewindestifte aus
Kunststoff.

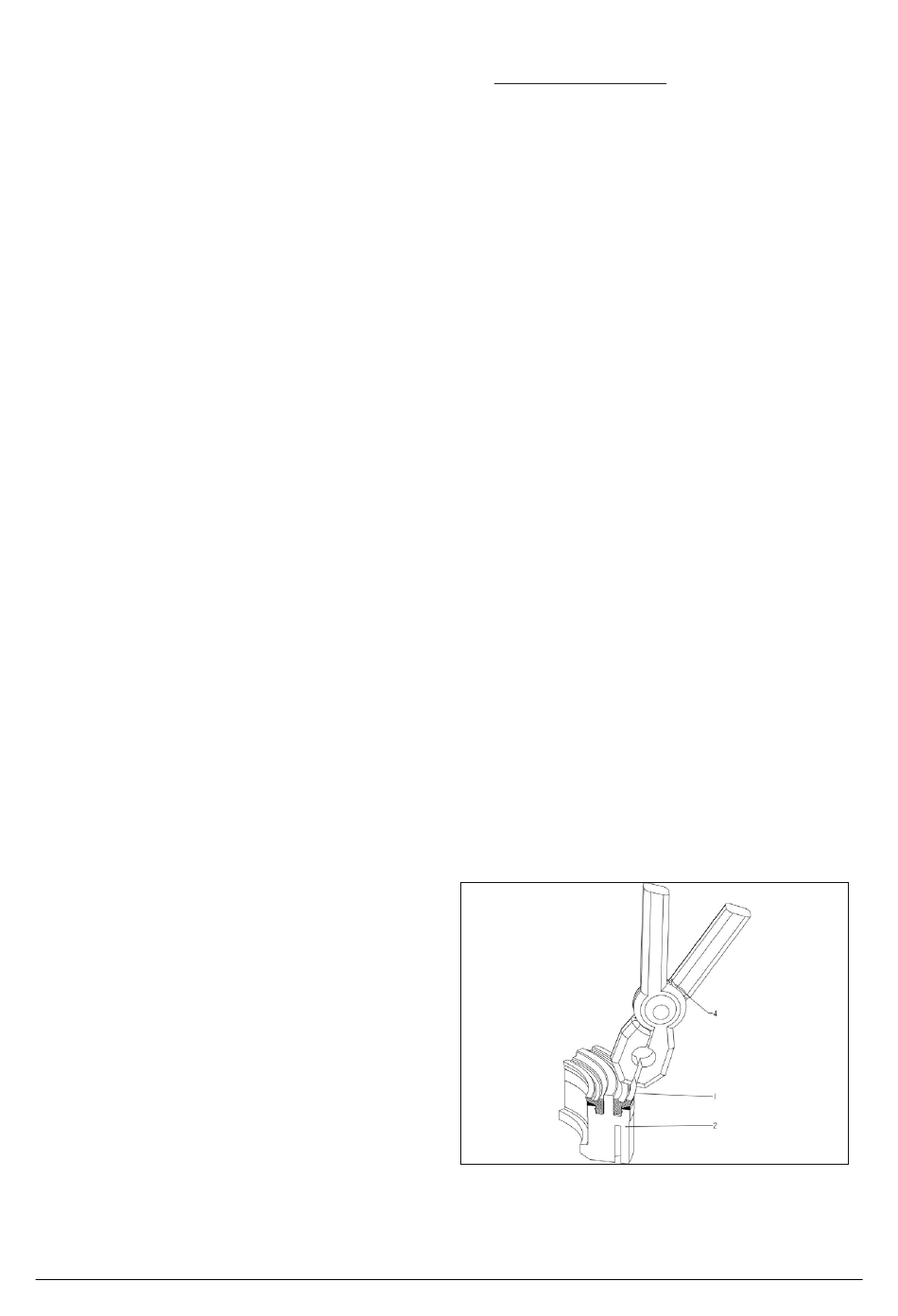

ABBILDUNG 19 - DICHTUNGEN ENTFERNEN
© 2022 Enerpac, Alle Rechte vorbehalten.
die
Befestigungsschrauben
des
