Hydraulische vorspannwerkzeuge

Werbung

2.
Nummerieren
Sie
abwechselnd die Schrauben „1" und „2".
3.
Montieren Sie das bzw. die Vorspannwerkzeug(e) an
den mit „1" gekennzeichneten Bolzen und schließen
Sie die Hydraulikschläuche an. Für eine typische
Anordnung eines Vorspannwerkzeugs siehe Abbildung
12. Für weitere Anweisungen zur Installation des
Vorspannwerkzeugs und zum Anschluss siehe die
Abschnitte 6.1 und 6.2.
4.
Bestimmen Sie den Druckwert „A" für den „ersten
Durchgang". Dieser Wert muss von einem qualifizierten
Techniker mit Verschraubungserfahrung berechnet
werden.
Hinweis: Der Druckwert „A", mit dem die mit „1"
gekennzeichneten
Bolzen
typischerweise höher als der Druckwert „B", der später zum
Anziehen der mit „2" gekennzeichneten Bolzen verwendet
wird. Dadurch werden zusätzliche Vorspannungsverluste
berücksichtigt, die bei einer Abdeckung von weniger als
100 % auftreten können.
5.
Nehmen Sie die Pumpe in Betrieb und beaufschlagen
Sie die Vorspannwerkzeuge mit einem Druck von ca.
70 bar [1000 psi]. Auf Ölleckagen kontrollieren.
6.
Wenn keine Undichtigkeiten festgestellt werden,
starten Sie erneut die Pumpe und beaufschlagen Sie
die Spannvorrichtungen mit Druck auf den in Schritt 4
ermittelten Druckwert „A" für den „ersten Durchgang".
Überwachen Sie während der Druckbeaufschlagung
ständig den Hub des Vorspannwerkzeugs und den
Hydraulikdruck.
Beaufschlagung mit Druck „A"
(Bei allen mit „1" gekennzeichneten Bolzen)
1
2
1
2
1

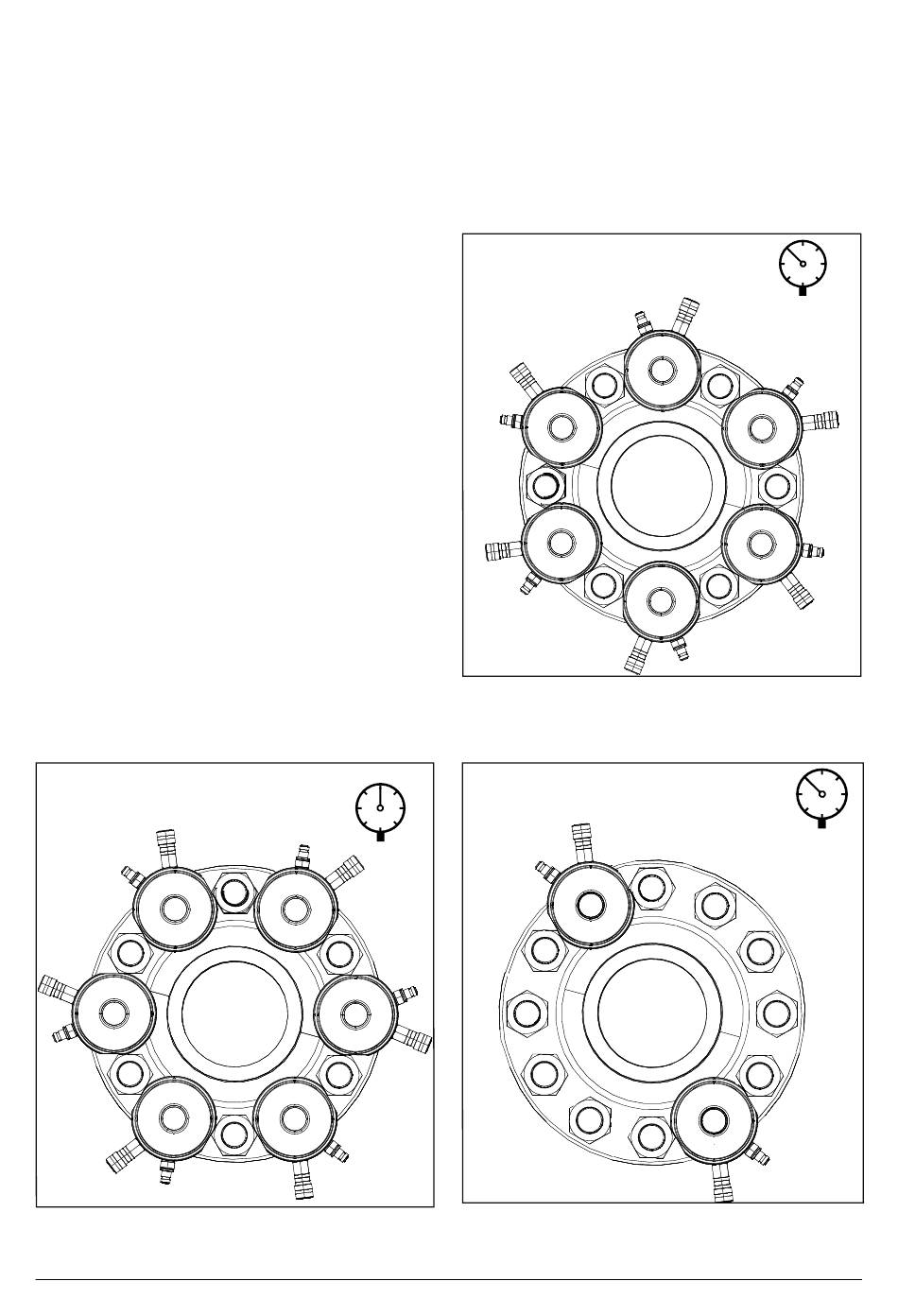

ABBILDUNG 12, ANORDNUNG EINES
VORSPANNWERKZEUGS, ERSTER DURCHGANG
- TYPISCH (50 % ABDECKUNG)
© 2022 Enerpac, Alle Rechte vorbehalten.
zum
späteren
Nachlesen
vorgespannt
werden,
A
2
1
2
1
2
1
2
7.
Wenn der Druck „A" für den „ersten Durchgang"
erreicht ist, stoppen Sie die Pumpe. Überprüfen
Sie nach dem Stoppen der Pumpe erneut das
Druckmanometer. Stellen Sie sicher, dass der Druck
stabil bleibt (nicht ansteigt oder abfällt). Zwischen
der Mutter und der Auflagefläche können an jedem
Vorspannwerkzeug Gewinde sichtbar sein. Siehe
Abbildung 7.
Beaufschlagung mit Druck „B"
(Bei allen mit „2" gekennzeichneten Bolzen)
ist
2
1
2
ABBILDUNG 13, ANORDNUNG EINES VORSPANN-
WERKZEUGS, ZWEITER DURCHGANG - TYPISCH
(50 % ABDECKUNG)
Beaufschlagung mit Druck „B"
(Bei zwei diametral gegenüberliegenden,
mit „1" gekennzeichneten Bolzen)
1
1
2
1
2
1
ABBILDUNG 14, ERNEUTE ÜBERPRÜFUNG
DES VORSPANNWERKZEUGS DES ERSTEN
DURCHGANGS (50 % ABDECKUNG)
2
1
1
2
2
1
1
2
2
1
2
2
1
1
2
B
1
B
1
11
