3.0 SPEZFIKATIONEN
Die wichtigsten Spezifikationen des Vorspannwerkzeugs, wie
maximaler
Betriebsdruck,
maximaler Hub, sind seitlich auf den Körper des hydraulischen
Vorspannwerkzeugs eingeprägt. Siehe Abbildung 1. Diese
Spezifikationen sind bei der Installation und Inbetriebnahme
zu beachten.
ENERPAC
HMXX
DATE CODE
MAX WP 1500 bar (21,750 psi)
MAX LOAD xx kn (xxx.xx lbf )
MAX STROKE xx mm (x.xx in)

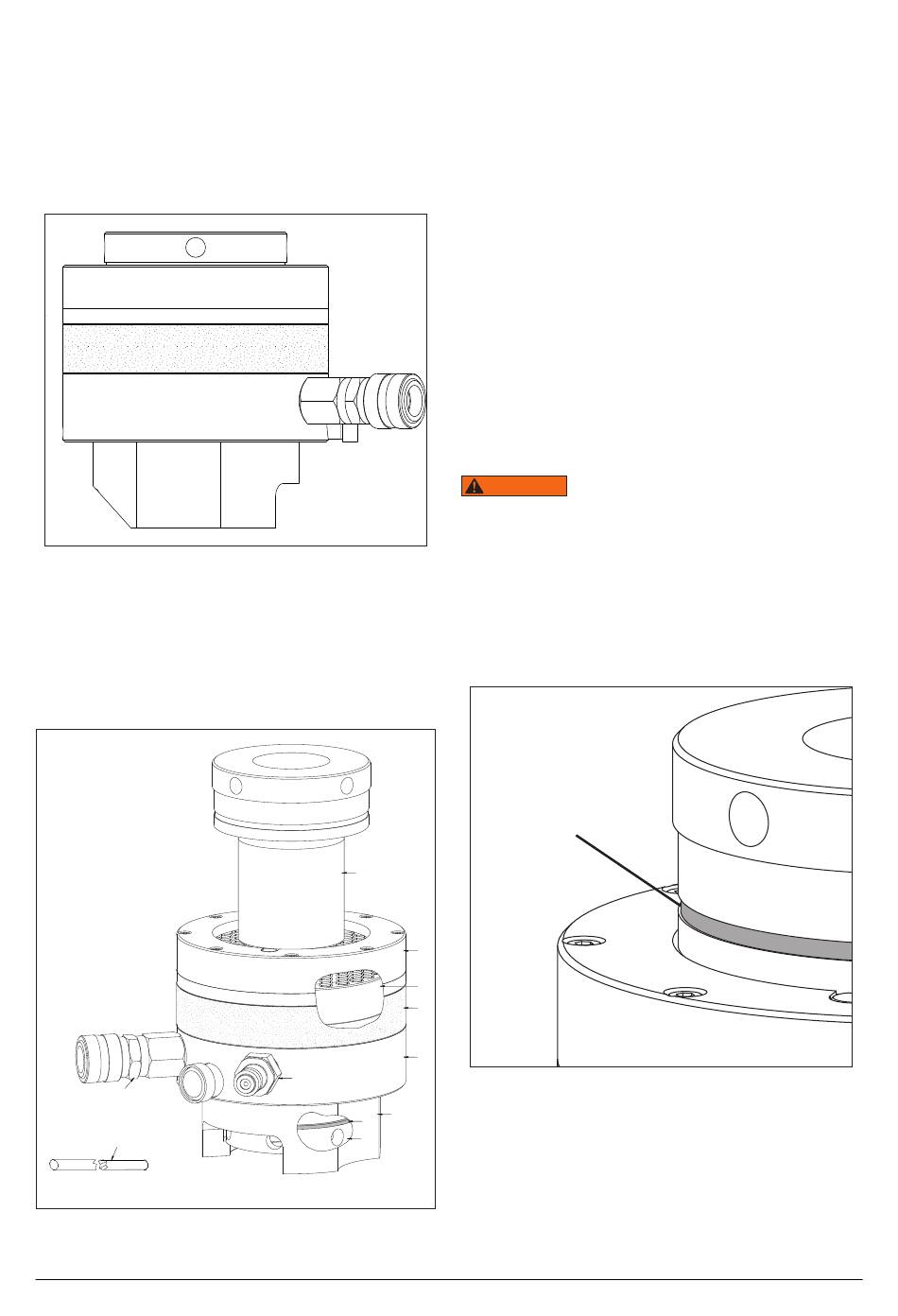

ABBILDUNG 1, TECHNISCHE DATEN DES
VORSPANNWERKZEUGS
4.0 FUNKTIONEN UND KOMPONENTEN
Für eine Darstellung der Hauptkomponenten der Vorspann-
®
werkzeuge der HydraMax
Legende:
1 - Abzieher
2 - Rückzug Federgehäuse
3 - Kolben
4 - Griffband
5 - Körper
6 - Kupplung, Muffe
7 - Kupplung, Stecker
8 - Brücke
9 - Sprengring
10 - Buchse
11 - Drehstift
6
11
Hinweis: Die „Druckmessdose" des Vorspannwerkzeugs
umfasst die Elemente 2, 3, 4 und 5 (montiert).
ABBILDUNG 2, HAUPTKOMPONENTEN DES
VORSPANNWERKZEUGS
4
maximale
Belastung
-Serie siehe Abbildung 2.
1
7
9
10
4.1 Anzeige für maximalen Hub
Der maximal zulässige Hub des Vorspannwerkzeugs wird
optisch durch eine lackierte Nut am Abzieherumfang
und
angezeigt.
Achten Sie bei Vorspannvorgängen ständig auf die Anzeige
für maximalen Hub. Wenn die Anzeige sichtbar wird, darf das
System nicht weiter mit Druck beaufschlagt werden.
Wenn während eines Vorspannvorgangs die Anzeige
für maximalen Hub erscheint, bevor der gewünschte
Hydraulikdruck erreicht wird: STOPPEN Sie die Pumpe,
ziehen Sie die Mutter(n) an den Vorspannwerkzeug(en) an und
lassen Sie den Hydraulikdruck ab. Drehen Sie anschließend
den/die Gewindeabzieher nach unten, um den/die Kolben
wieder zurück in das/die Vorspannwerkzeug(e) zu bringen.
Wenn die Anzeige für maximalen Hub erscheint, bevor
der gewünschte Hydraulikdruck erreicht ist, müssen Sie
stets die Vorspannstufe wiederholen, um eine einwandfreie
Vorspannung zu gewährleisten.
WARNUNG
beaufschlagen, nachdem die Anzeige für maximalen
Hub sichtbar geworden ist, kann dies dazu führen, dass
unter hohem Druck Hydrauliköl austritt. Wenn ein unter
hohem Druck austretender Hydraulikölstrahl die Haut
durchdringt, kann dies zu schweren Verletzungen führen. Bei
Überschreitung des maximalen Hubs können auch Schäden
an den Komponenten des Vorspannwerkzeugs und am
Flansch auftreten.
Maximale
Hub
Anzeige
2
3
4
5
ABBILDUNG 3, ANZEIGE FÜR MAXIMALEN
HUB
8
© 2022 Enerpac, Alle Rechte vorbehalten.
Wenn Sie das System weiter mit Druck
