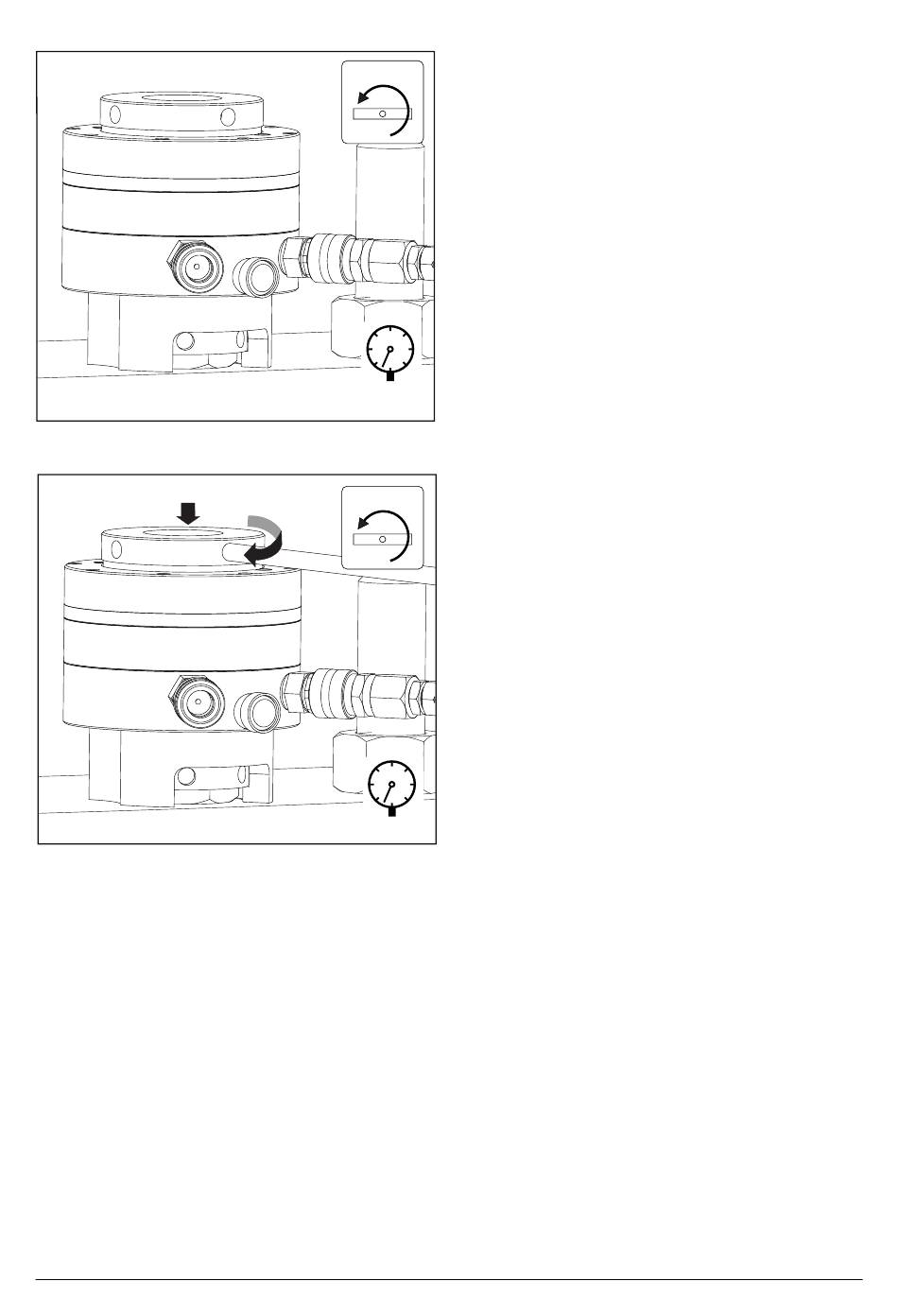

ABBILDUNG 10, DRUCK NACH DREHEN DER
MUTTER NACH UNTEN ABGELASSEN
ABBILDUNG 11, DREHEN DES
GEWINDEABZIEHERS NACH UNTEN (FALLS
ERFORDERLICH)
5.
Wenn keine Undichtigkeiten festgestellt werden,
fahren Sie damit fort, die Vorspannwerkzeuge auf
den in Schritt 3 berechneten Wert zu beaufschlagen.
Überwachen Sie während der Druckbeaufschlagung
ständig den Hub des Vorspannwerkzeugs und den
Hydraulikdruck.
6.
Wenn der berechnete Hydraulikdruck erreicht ist,
stoppen Sie die Pumpe. Überprüfen Sie nach dem
Stoppen der Pumpe erneut das Druckmanometer.
Stellen Sie sicher, dass der Druck stabil ist (nicht
ansteigt oder abfällt). Zwischen der Mutter und der
Auflagefläche können an jedem Vorspannwerkzeug
Gewinde sichtbar sein. Siehe Abbildung 7.
10
7.
Halten Sie den Druck konstant und drehen Sie die
erste Buchse und Mutter mit einem Drehstift von Hand
DRUCKABLASS-
VENTIL
herunter. Ziehen Sie die Mutter weiter an, bis sie an
der Auflagefläche fest anliegt. Siehe Abbildungen 8
GEÖFFNET
und 9.
8.
Wiederholen Sie Schritt 7 für alle verbleibenden
Bolzen im Kreislauf.
9.
Lassen Sie den Hydraulikdruck ab, indem Sie das
Druckablassventil der Pumpe (zurück zum Tank)
LANGSAM öffnen. Stellen Sie sicher, dass das
Druckmanometer Null (0) bar/psi anzeigt. Siehe
Abbildung 10.
10.
Überprüfen Sie die Hubanzeige. Drehen Sie, falls
erforderlich, den Gewindeabzieher nach unten,
bis der Kolben vollständig in den Körper des
0
Vorspannwerkzeugs eingefahren ist. Siehe Abbildung
11.
11.
Wiederholen Sie die Schritte 4 bis 10 ein zweites Mal.
12.
Wiederholen Sie die Schritte 4 bis 10 ein drittes Mal.
DRUCKABLASS-
VENTIL
13.
Als optionale Kontrolle empfiehlt es sich, ein viertes
Mal Hydraulikdruck aufzubringen und zu versuchen,
GEÖFFNET
die Muttern wieder anzuziehen.
• Wenn sich die Muttern nicht drehen lassen, ist
• Wenn die Muttern noch gedreht werden können,
14.
Stellen Sie sicher, dass das Druckmanometer Null
0
(0) bar/psi anzeigt. Wenn Druck angezeigt wird,
lassen Sie den Hydraulikdruck ab, indem Sie das
Druckablassventil der Pumpe (zurück zum Tank)
LANGSAM öffnen.
15.
Drehen Sie die Gewindeabzieher nach unten, bis die
Kolben vollständig eingefahren sind. Entfernen Sie
die Hydraulikschläuche und bringen Sie an jeder nicht
angeschlossenen Kupplung eine Staubkappe (nicht
dargestellt) an. Entfernen Sie die Vorspannwerkzeuge
von den Bolzen.
7.2 Vorspannanweisungen – 50 % Abdeckung
(Vorspannwerkzeug an jedem zweiten Bolzen montiert)
WICHTIG: Lesen Sie die Vorsichtsmaßnahmen und
Anweisungen zu Beginn von Abschnitt 7.0, bevor Sie
mit den folgenden Schritten beginnen. Siehe auch die
Sicherheitshinweise in Abschnitt 2.1.
1.
Stellen Sie sicher, dass der Flansch korrekt
ausgerichtet ist.
das Vorspannen abgeschlossen. Hydraulikdruck
ablassen. Fahren Sie mit Schritt 14 fort.
wiederholen Sie die Schritte 4 bis 10, bis keine
zusätzliche Bewegung mehr möglich ist. Allerdings
ist Vorsicht geboten, da eine übermäßige
Bewegung darauf hindeuten kann, dass ein
Flanschproblem vorliegt.
