6.3 Anordnungen von Vorspannwerkzeugen (typisch)
Hydraulische
Vorspannwerkzeuge
verfügbaren räumlichen Bedingungen an einer oder an
beiden Seiten des Flansches montiert werden. Wenn möglich,
sollten alle Bolzen am Flansch gleichzeitig vorgespannt
werden. Typische Beispiele für eine 100%ige und 50%ige
Abdeckung des Vorspannwerkzeugs sind in Abbildung 6
dargestellt. Wenden Sie sich für zusätzliche Informationen zu
Anordnungen von Vorspannwerkzeugen mit einer Abdeckung
von weniger als 50 % an Enerpac.
Verbindungsschlauch
Hinweis: Dieses Montageverfahren wird
häufig eingesetzt, wenn Bolzen aufgrund
einer
eingeschränkten
auf der gegenüberliegenden Seite nur
von einer Seite des Flansches gespannt
werden können. Die Bolzen müssen mit
den Überständen auf der gleichen Seite des
Flansches montiert werden (siehe unten).

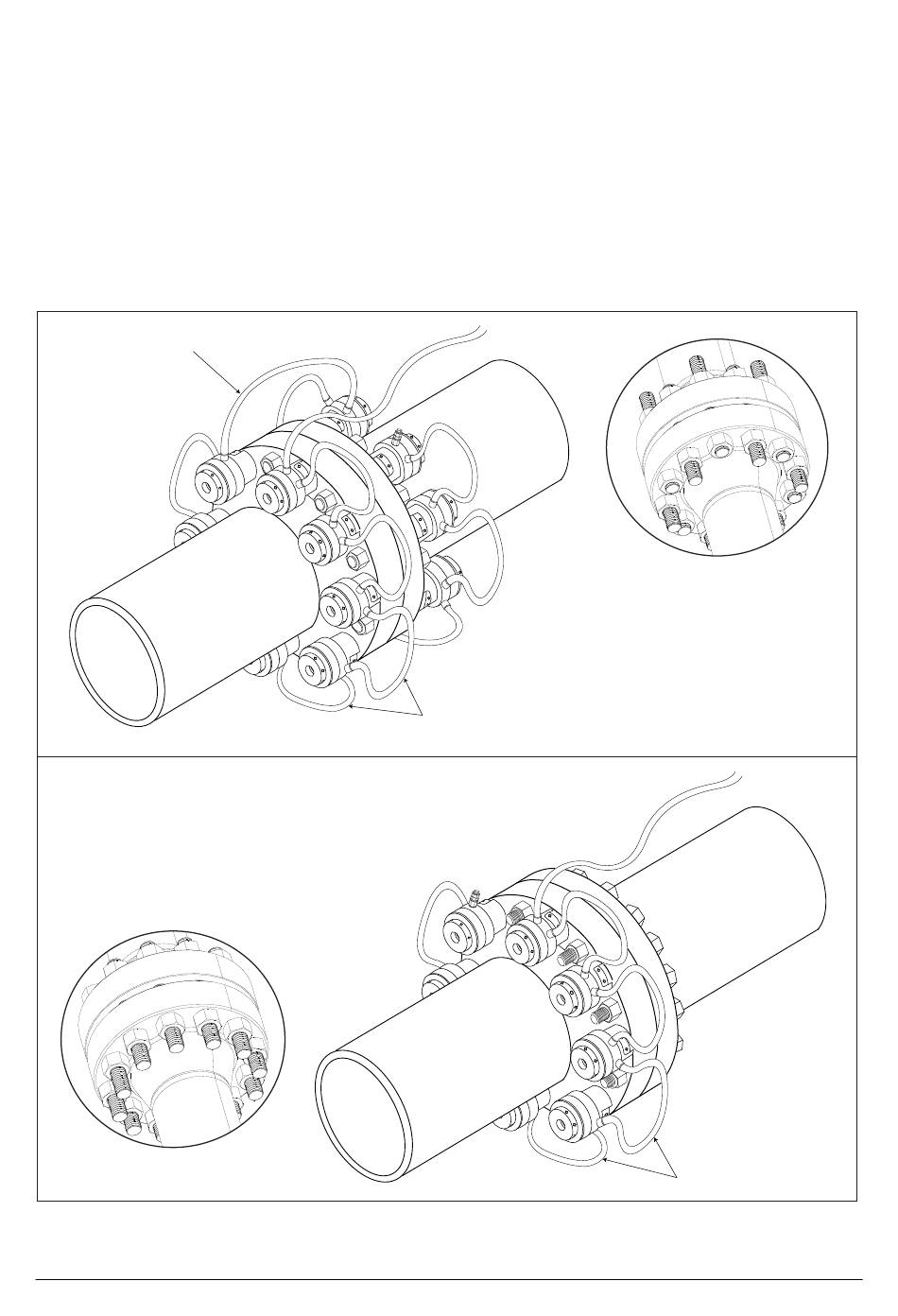

ABBILDUNG 6, MONTAGEARTEN FÜR HYDRAULISCHE VORSPANNWERKZEUGE (TYPISCH)
8
können
je
100 % Abdeckung
(typische Anordnung)
50 % Abdeckung
Zugänglichkeit
(typische Anordnung)
Hinweis: Bei einer Abdeckung von weniger als 100 %
teilen Sie die Anzahl der verfügbaren Vorspannwerkzeuge
nach
auf die Anzahl der Bolzen im Flansch auf. Dadurch werden
die Bolzenpositionen bestimmt, die bei jedem Durchgang
angezogen werden müssen. Wenn beispielsweise 18
Vorspannwerkzeuge für eine 36-er Verschraubung zur
Verfügung stehen, dann wird jedem zweiten Bolzen ein
Vorspannwerkzeug zugeordnet (50 % Abdeckung). Wenn 12
Vorspannwerkzeuge zur Verfügung stehen, dann wird jedem
dritten Bolzen ein Vorspannwerkzeug zugeordnet (33 %
Abdeckung).
Förderschlauch zur Pumpe
Hinweis: Bei diesem Montageverfahren
werden alle Bolzen in einem Arbeitsgang
gleichzeitig angezogen. Um Platz für alle
Vorspannwerkzeuge zu schaffen, müssen
die überstehenden Bolzen auf jeder Seite
des Flansches versetzt werden (siehe
oben).
Verbindungsschlauch
© 2022 Enerpac, Alle Rechte vorbehalten.
Förderschlauch
zur Pumpe
Hinweis:
In
Stufe
1
werden 50 % der Bolzen
gespannt. In Stufe 2
werden die restlichen
50
%
der
Bolzen
gespannt.
Verbindungsschlauch
