Umgang mit dem Gerät
SMA-Steckverbinder unterstützen hohe Bandbreiten und Hochfrequenzkabel.
7.
Ein/Aus-/Standby-Taste:
Schaltet das Gerät ein und aus. Die Farbe der Startschaltfläche des Geräts informiert über den Stromversorgungsstatus:
Leuchtet nicht auf – Keine Wechselspannung
•
Gelb – Standby-Modus
•
Blau – Eingeschaltet
•
Anschlüsse an der Rückwand
Über die Anschlüsse an der Rückwand wird das Gerät mit Strom versorgt. Außerdem befinden sich dort neben dem AFG-
Ausgang die Anschlüsse für Netzwerk, USB-Geräte sowie Video- und Referenzsignale.
MSO Serie 5, MSO Serie 6

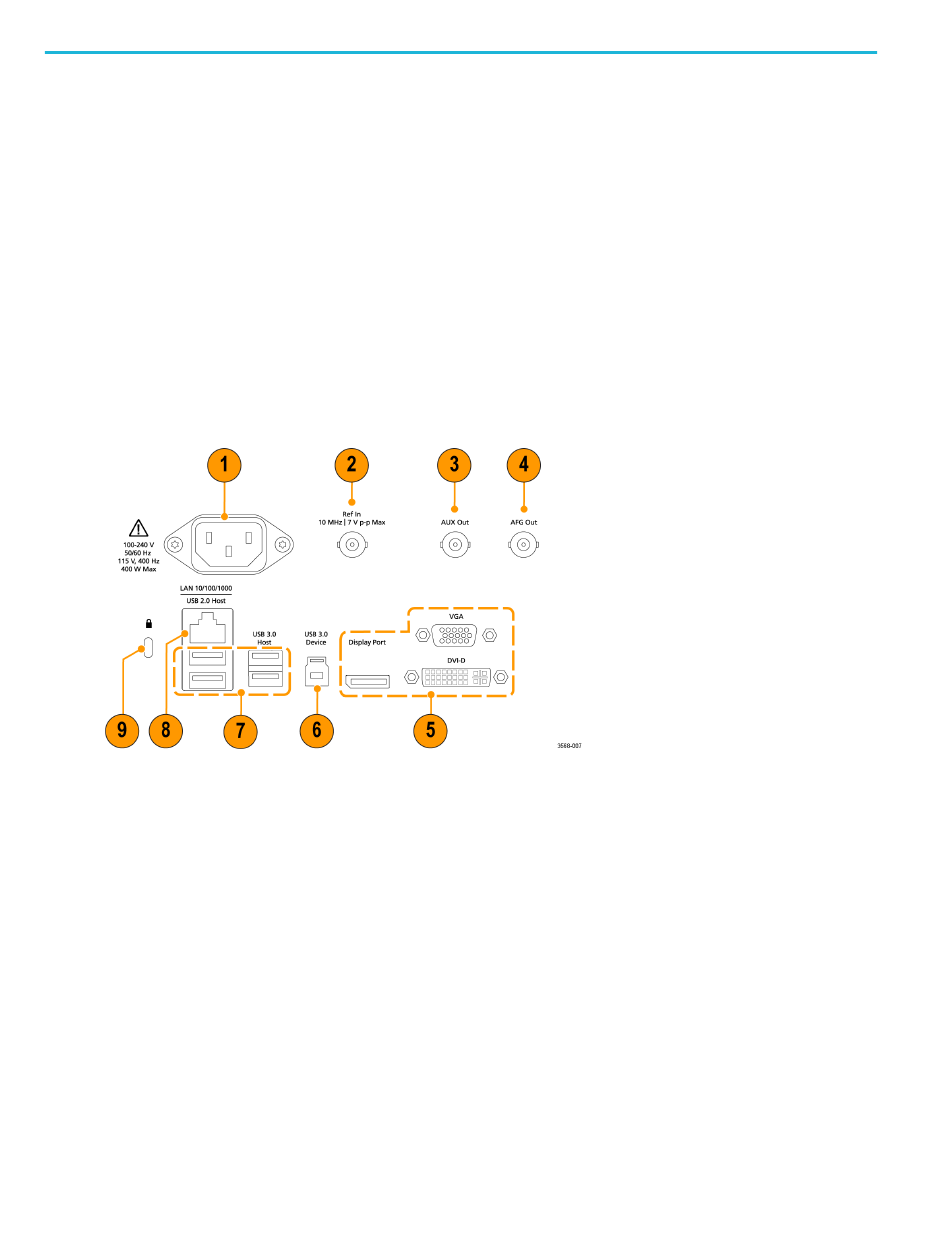

Abbildung 3: MSO Serie 5 (einschl. MSO58LP) und MSO Serie 6 (einschl. LPD64)
1.
Netzkabelanschluss Verwenden Sie nur das mit diesem Produkt mitgelieferte und für das Einsatzland zugelassene
Netzkabel.
2.
Ref In ermöglicht den Anschluss eines hochpräzisen 10 MHz Referenzsignals an das Oszilloskop für genauere Messungen.
3.
AUX Out generiert Signalwechsel bei einem Triggerereignis, sendet ein 10 MHz Referenzsignal oder ein
Synchronisationssignal vom AFG aus.
4.
AFG Out ist der Signalausgang bei optionaler Funktion des Arbiträr-Funktionsgenerators (AFG).
5.
Der Videoausgang (Anzeigeanschluss, VGA und DVI-D) ermöglicht den Anschluss an einen externen Monitor oder
Projektor für die Anzeige der grafischen Benutzeroberfläche des Geräts.
6.
DerUSB 3.0 Geräte-Anschluss ermöglicht Ihnen die Verbindung mit einem PC, sodass Sie das Gerät via USBTMC-
Protokoll fernbedienen können.
7.
DerUSB-Host-Anschluss ermöglicht das Anschließen eines USB-Speichermediums, einer Tastatur oder einer Maus.
8.
DerLAN-Anschluss (RJ-45) verbindet das Gerät mit einem lokalen 10/100/1000 Base-T-Netzwerk. LAN ist kompatibel mit
LXI 1,5.
9.
Der Anschluss einesSicherheitsschlosses ermöglicht die Verwendung eines Kabelsicherheitsschlosses für Standard-PCs/-
Laptops, um Ihr Oszilloskop an eine Werkbank o.ä. anzuschließen.
8
LPD64 Installations- und Sicherheitshandbuch
