Einbau
28

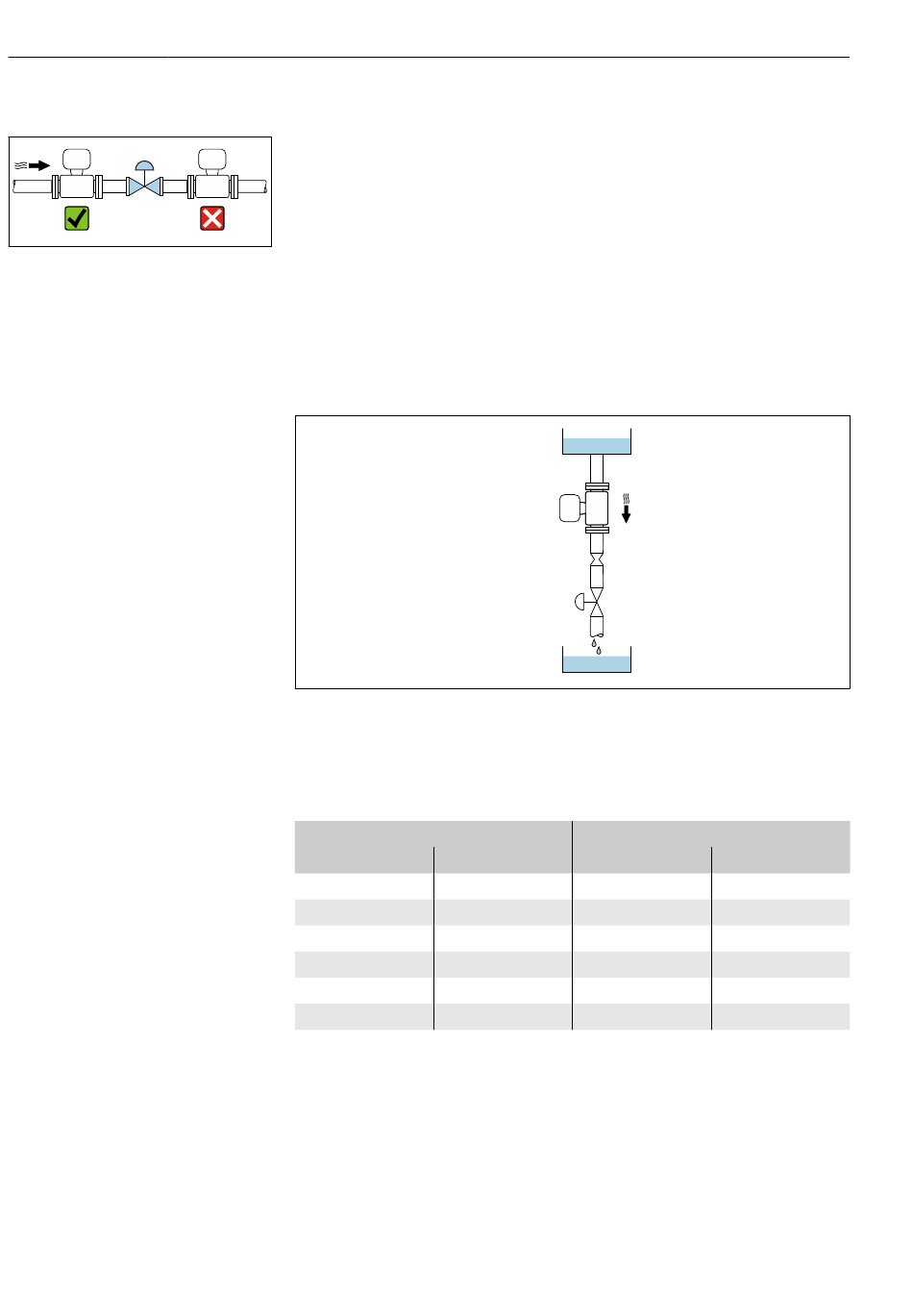

Einbau in der Nähe von Regelventilen
Gerät in Durchflussrichtung vor dem Regelventil einbauen.
A0041091

Einbau in einer Fallleitung

Installationsvorschlag für den Einbau in eine offene Fallleitung z.B. bei Abfül-
lanwendungen. Eine Rohrverengungen oder die Verwendung einer Blende mit
kleinerem Querschnitt als die Nennweite, verhindern das Leerlaufen des Mess-
aufnehmers während der Messung.
1 Vorratstank
2 Messaufnehmer
3 Blende oder Rohrverengung
4 Ventil
5 Abfüllbehälter
[mm]
8
15
25
40
50
80
Berstscheibe
Prozessrelevante Informationen → Berstscheibe,  92.
1
2
3
4
5
DN
[in]
³⁄₈
½
1
1½
2
3
Proline Promass K 10 IO-Link
Ø Blende, Rohrverengung
[mm] [in]
6 0,24
10 0,40
14 0,55
22 0,87
28 1,10
50 1,97
Endress+Hauser
A0028773
