Einbau
Bestellmerkmal "Gehäuse", Option
"Aluminium"
5 mm
Bestellmerkmal "Gehäuse", Option
"Polycarbonat"
5 mm
32

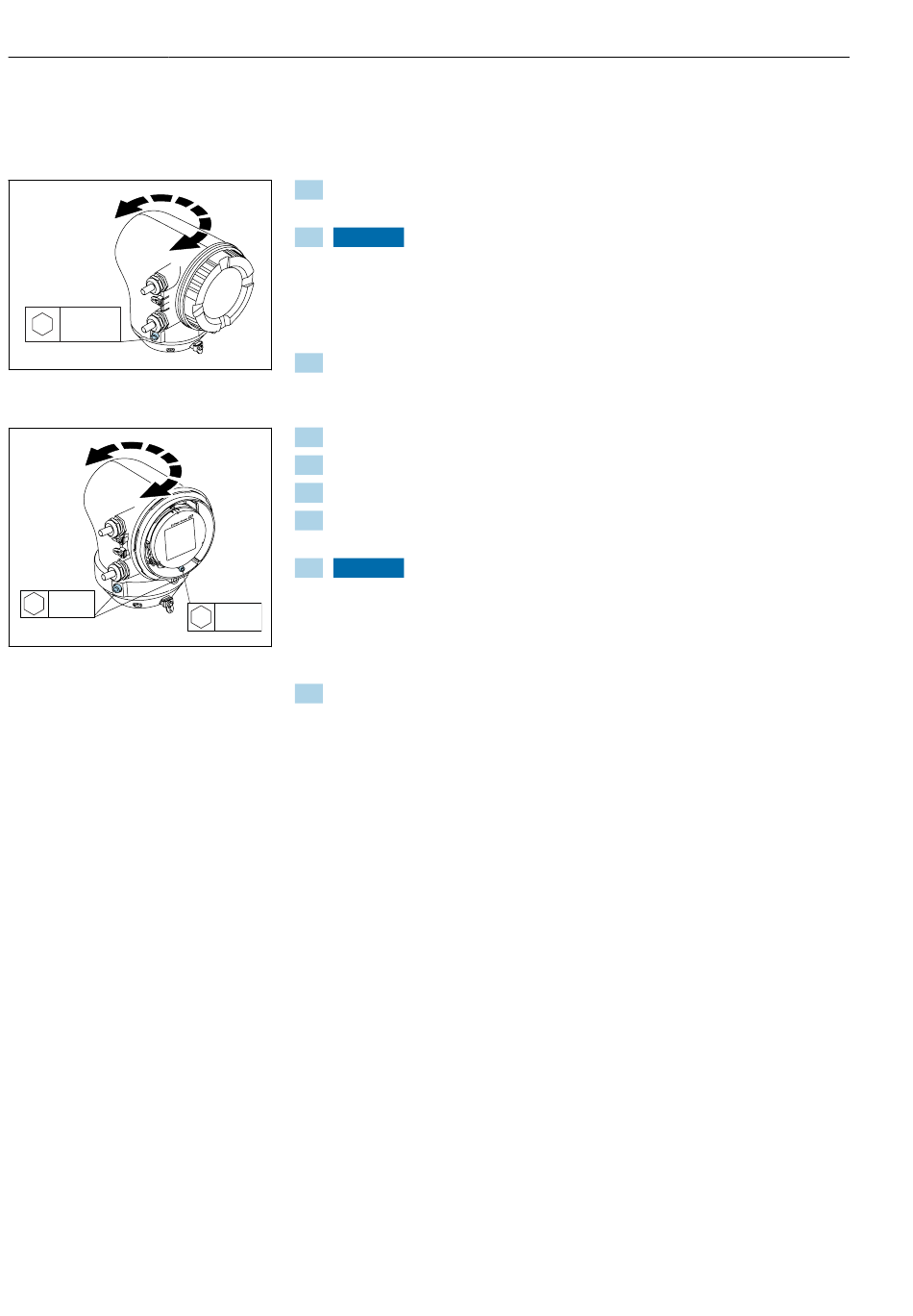

Messumformergehäuse drehen
1. Befestigungsschrauben auf beiden Seiten des Messumformergehäuses
lösen.
2. HINWEIS
Überdrehung des Messumformergehäuses!
Innenliegende Kabel werden beschädigt.
‣
Messumformergehäuse max. 180° in jede Richtung drehen.
Messumformergehäuse in gewünschte Position drehen.
3. Schrauben in umgekehrter Reihenfolge anziehen.
A0041095
1. Schraube am Gehäusedeckel lösen.
2. Gehäusedeckel öffnen.
3. Erdungsschraube lösen (unterhalb der Anzeige).
4. Befestigungsschrauben auf beiden Seiten des Messumformergehäuses
lösen.
5. HINWEIS
Überdrehung des Messumformergehäuses!
Innenliegende Kabel werden beschädigt.
3 mm
‣
Messumformergehäuse max. 180° in jede Richtung drehen.
A0050149
Messumformergehäuse in gewünschte Position drehen.
6. Schrauben in umgekehrter Reihenfolge anziehen.
