Hinterräder
Hinterräder
Demontage
1. Hauptschalter an der Steuerung ausschalten.
2. Das Fahrgestell des Rollstuhls anheben und
aufbocken, so dass das betreffende Rad frei
dreht.
3. Demontage der Nabenkapsel 1.
4. Schraube 2 und Unterlegscheibe 3 entfernen.
5. Das Rad von der Achse abziehen.
Montage
1. Überprüfen Sie, dass Radachse und Felge
nicht beschädigt sind. Bei Bedarf reinigen, um
Schmutz und Rost zu entfernen. Beschädigte
Teile sind auszuwechseln.
2. Das Rad auf die Achse setzen, hierzu
Handkraft verwenden. Überprüfen Sie, dass das
Rad richtig auf der Achse sitzt.
3. Die Unterlegscheibe 3 auf die Schraube setzen
2, das Hinterrad festziehen.
Anzugsmoment: 33 Nm.
ACHTUNG
Keinen (Schlag-)Schraubenschlüssel für das
Anzugsmoment verwenden.
ACHTUNG
Die Schraube darf nur einmal verwendet werden, eine einmal
entfernte Schraube darf daher nicht wieder montiert werden.
Es darf keine anderer Schraubentyp oder andere
Unterlegscheiben als hier angegebenen verwendet werden.
Es darf kein anderer Typ von Schließbelag oder
Schraubensicherung verwendet werden.

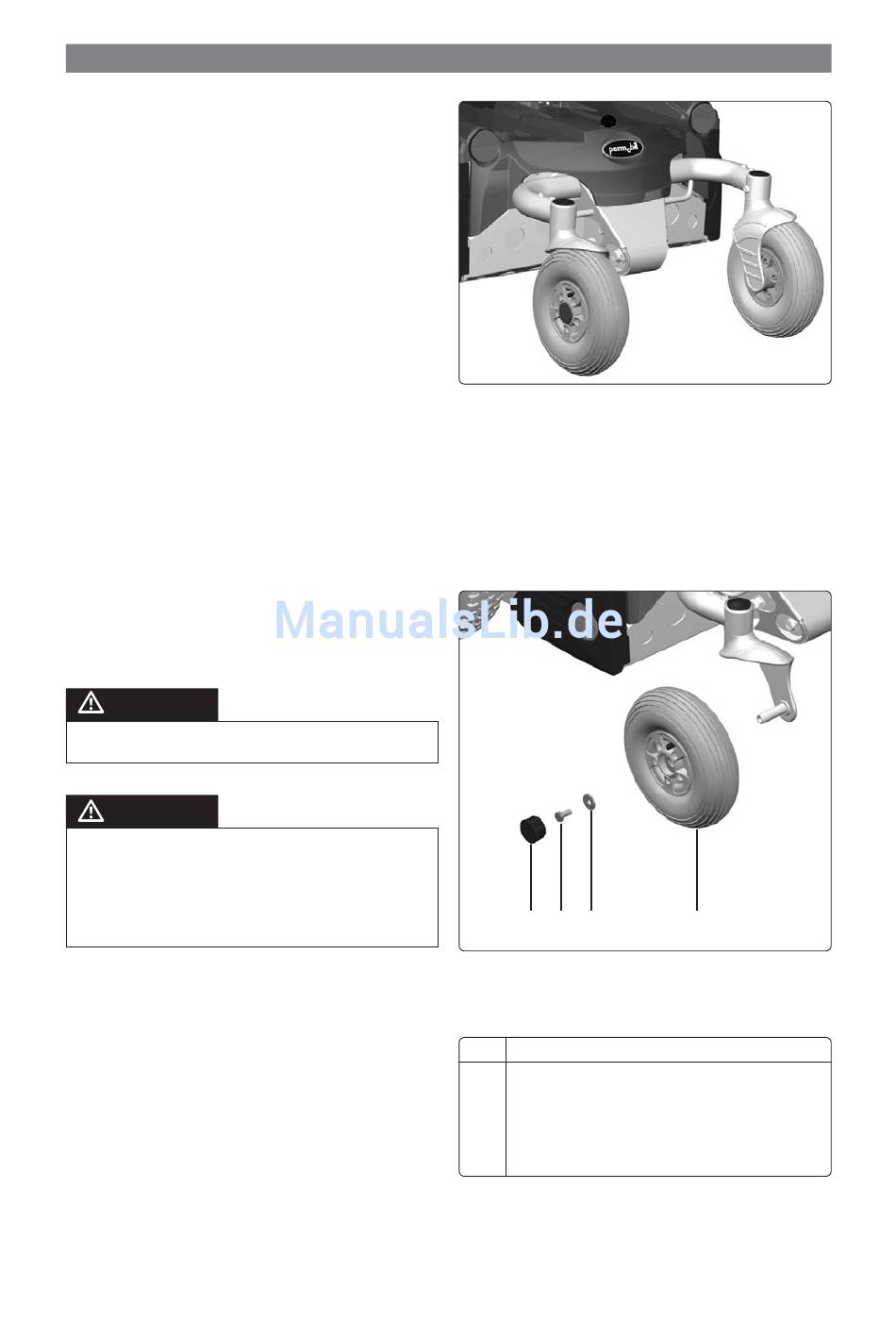

Hinterräder.
2 3
1
Befestigung der Felge.
Pos.
1 Nabenkapsel
2 Skraube, ISO 4017 M8x16 8.8 Fe/Zn 5 C1 / Locking
coat DIN 267-28
3 Unterlegscheibe, 8.5x23x3
4 Hinterrad
12
4
Beschreibung
