SLS-Antriebstufe
SLS-Antriebstufe
Demontage
1. Sitz ganz nach oben fahren. Für Hochfahren
des Sitzes bei Fahrgestell mit feststehendem
Sitzrohr, siehe Seite 32. Für Hochfahren des
Sitzes bei Fahrgestell mit elektrischer Sitz-
höhenverstellung, die sich nicht normal verhält,
z.B. auf Grund von entladenen Batterien oder
defektem Stellglied, Siehe Seite 30.
2. Hauptschalter an der Steuerung ausschalten.
3. Demontage der Abdeckung für Sitzhöhen-
verstellung und Fahrgestellabdeckung, siehe
Seite 8.

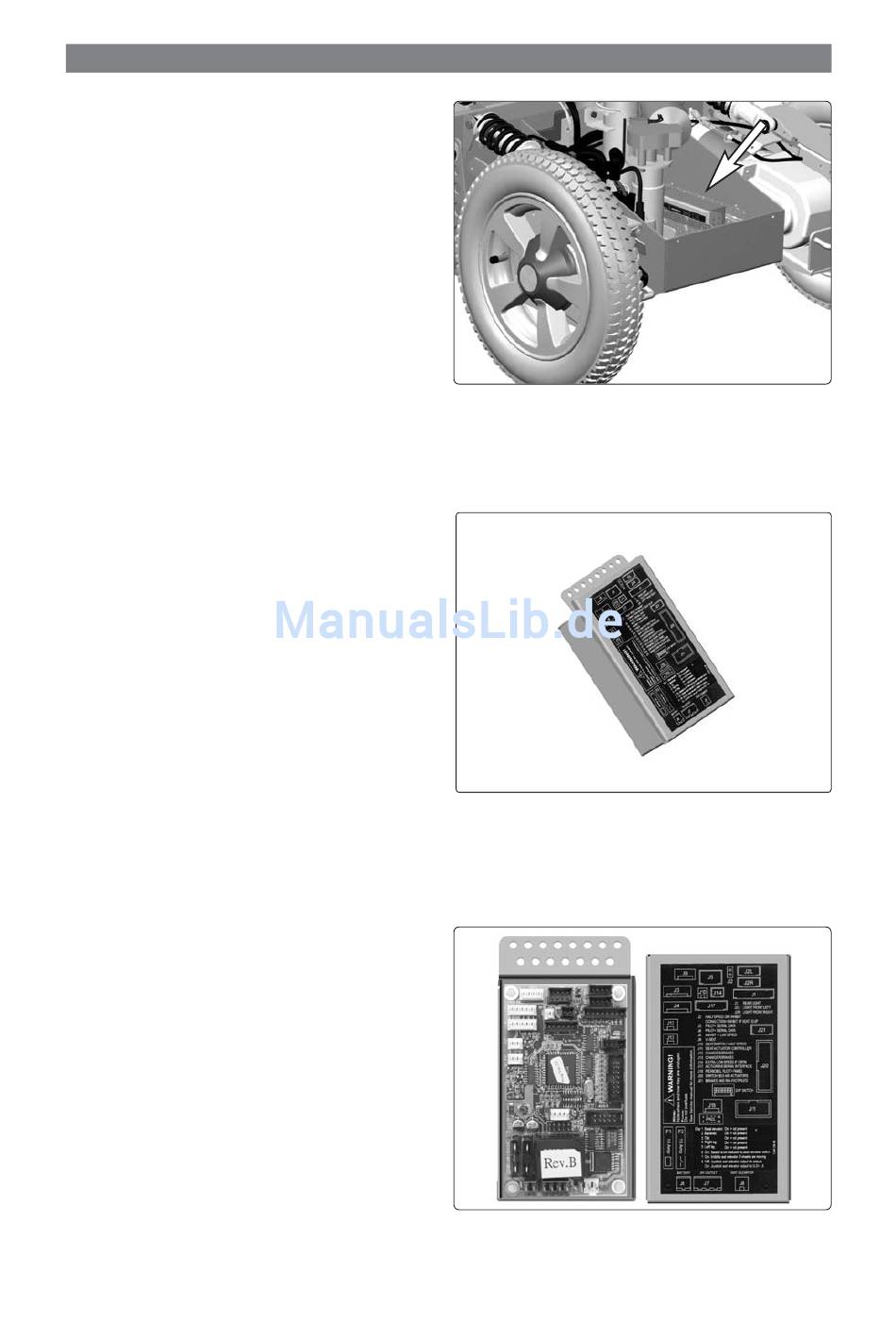

4. Die SLS-Antriebsstufe liegt in ihrer Halterung
ganz vorne links im Fahrgestell. Die SLS-
Antriebsstufe aus ihrer Halterung heben.
5. Den Deckel von der Endstufe abziehen.
6. Die Kabelbinder, die die Kabel festhalten,
abschneiden und
Verbindungen lösen, hierbei im Hinblick auf die
Wiedermontage auf ihre Platzierung achten.
Montage
Montage in umgekehrter Reihenfolge.
die elektrischen
38
SLS-Antriebsstufe liegt lose in der Halterung.
SLS-Antriebstufe.
SLS-Antriebstufe.
