  • Seite 1 Pilots Handbuch...

  • Seite 2: Inhaltsverzeichnis

    INHALT Danke Achtung Das Team Ozone Dein Zeolite Startvorbereitung Die wichtigsten Flugtechniken Flugtechniken für Fortgeschrittene Besondere Vorfalle Sorgfalt Und Pflege Ozone Qualitäts Garantie Übersicht Schirm Und Tragegurte Leinenplan Konstruktion Technische Daten Nachprüfanweisungen DE v1.1 September 2019...

  • Seite 3: Danke

    DANKE anke, dass du dich für einen Ozone Zeno entschieden hast. Wir bei Ozone als ein Haufen “Flugverrückter” haben uns zum Ziel gesetzt Gleitschirme zu bauen, die ein agiles, leichtes Handling mit Top-Leistung vereinen und dir dennoch maximale Sicherheit bieten. Unsere ganze Entwicklung, die Versuche und Tests sind darauf ausgerichtet, das beste Handling bei grösstmöglicher Sicherheit zu erreichen, denn das Vertrauen in deinen Gleitschirm ist beim Fliegen weit wichtiger als jeder kleine Leistungsgewinn. Wenn du Piloten fragst, die mit unseren Schirmen auf Abenteuertouren waren oder Wettbewerbserfolge gefeiert haben, werden sie dir das bestätigen.

  • Seite 4: Achtung

    ACHTUNG • Jede Form von Flugsport ist gefährlich und kann zu körperlichen verletzungen oder zum tode führen. • Als Besitzer dieses Ozone übernimmst du die Verantwortung für alle Risiken, die mit seinem Gebrauch verbunden sind. • Unsachgemässer Gebrauch und / oder Missbrauch deiner Ausrüstung kann dieses Risiko verstärken. • Fliege vorsichtig! • Informiere dich bevor du startest über das Gelände und die Wetterbedingungen in deinem Fluggebiet. Starte nie, wenn du dir nicht sicher bist, und treffe deine Entscheidungen stets mit grosser Sicherheitsreserve. • Verwende nur Gleitschirme, Gurtzeuge mit Protektor und Rettungsgeräte, die eine Zulassung besitzen und verwende diese auch nur innerhalb ihres zugelassenen Gewichtsbereiches. • Trage stets einen geeigneten Helm, Handschuhe und geeignete Schuhe. • Fliege nur, wenn du einen gültigen Flugschein für das betreffende Land besitzt und eine Haftpflichtversicherung hast.

  • Seite 5: Das Team Ozone

    DAS TEAM OZONE Jeder hier bei Ozone fühlt stets die Triebfeder der Leidenschaft für´s Fliegen in sich. Unsere Liebe zum Abenteuer und unser stetes Streben nach der noch besseren Entwicklung mit noch mehr Sicherheit und noch mehr Leistung eines Ozone Gleitschirms treibt uns immerwährend an. Die Entwicklungsabteilung wird vom stets mitdenkenden David Dagault. Zum Entwicklungsteam gehören Russell Ogden, Luc Armant, Fred Pieri und Honorin Hamard. Dav schöpft aus einem großen Erfahrungsschatz im Wettkampf- , XC- , X-Alps Fliegen und Gleitschirm Design. Luc hat sich dem XC- und Wettbewerbs-Fliegen verschrieben, und profitiert von seinem Hintergrund als Schiffsbauer. Fred, unser ortsansässiger Computerfreak, ist ein Mathematiker, Maschinenbauingenieur und Hike &Fly Spezialist. Russ ist ein Wettkampf Flieger und Test Pilot mit mehr als 1000 Stunden Test Erfahrung. Honorin fliegt bereits seit seinem 13. Lebensjahr. Er ist ein von Natur aus talentierter Pilot, der bereits Weltmeister geworden ist. Unter ihnen floriert ein Quell an Wissen, Ideen und Erfahrungen, der in enger Zusammenarbeit in den Design und Test Prozess einfließt. Mike Cavanagh ist unser Boss. Und er ist vielfacher Gewinner der UK XC Liga. Wenn er gerade nicht beim Fliegen ist, kontrolliert er das allgemeine Chaos. Matt Gerdes organisiert unsere Team Piloten und unsere Werbung. Er ist eine BASE Jumping Legende und ein Mini Schirm Spezialist. Er arbeitet eng mit unserem Grafik Designer Loren Cox zusammen, der uns auch immer wieder wunderbare Fotos liefert. Loren ist ein leidenschaftlicher Pilot aus Salt Lake City, USA. In unserem Büro haben unsere guten Geister Karine Marconi, Chloe Vila und Isabelle Martinez alle Zügel in der Hand und wissen, wo es lang geht. Diese wunderbaren Mädels kümmern sich um das Bestellsystem, unsere Händler, unser Design Team und all das, was Tag für Tag in einem Büro so anfällt. Ohne sie würde alles nicht funktionieren. Unsere Produktionsstätte in Vietnam wurde von Dr. David Pilkington aufgebaut, der unermüdlich weiterhin an der Herstellung und Produktion von Prototypen arbeitet, und stets auf der Suche ist nach noch besseren Materialien und einem Herstellungsprozess, der uns in die Zukunft unserer Produktion führt.

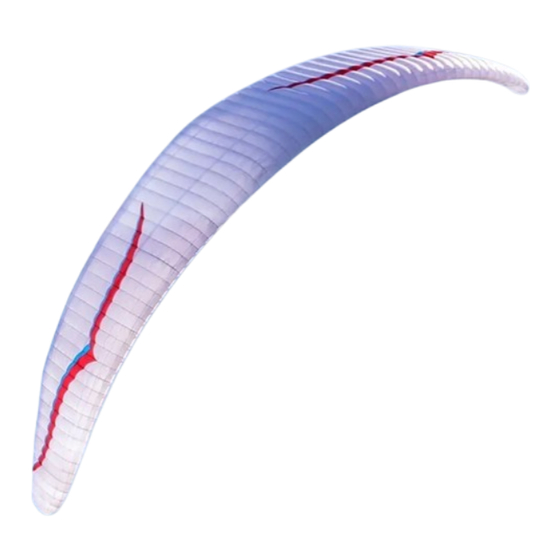

  • Seite 6: Dein Zeolite

    Flügels bislang, und das hebt seine Leistung auf ein ähnliches Level wie die von Zeno/Z-Alps. Eine ausgezeichnete Segelkohäsion und eine reelle Kontrolle über die 2-Leiner B-Tragegurte bedeuten hervorragende Steigeigenschaften und bei turbulentem Gleiten eine hohe Effizienz. Die Starteigenschaften des Zeolite sind ebenso gut und simple wie die des LM5 oder des Alpinas. Das Aufziehen bei Nullwind verlangt lediglich nach 1-2 Schritten. Es ist absolut möglich, von einem kleinen, engen und vielleicht überfüllten Startplatz loszufliegen, selbst wenn der Schirm mal nicht ganz so korrekt ausgelegt ist. Bei starkem Wind kannst du den Schirm sogar aus einem Knäuel heraus oder mit der Kobra-Methode aufziehen.
  • Seite 7 • Es muss mindestens 10 cm “Spiel” geben, bevor die Steuerleinen anfangen, die Austrittskante zu Bremsleinenrisses verformen - damit ist garantiert, dass bei Benutzung des Speed Systems der Flügel trotzdem „sauber“ oder wenn sich die bleibt. Leine vom Bremsgriff Tragegurte löst, kann der Schirm Der Zeolite wurde mit 2 Tragegurten pro Seite konzipiert, und dabei sind die A-Tragegurte farblich auch gesteuert gekennzeichnet um sie einfacher zu erkennen. werden, indem der hintere Tragegurt Die A-Tragegurte sind 2geteilt: der kleinere Tragegurt, der nur die äußersten A-Leinen hält, ist der „Baby (B -Tragegurt) oder A“ Tragegurt, und wurde so entwickelt, um das Ohrenanlegen leicht zu machen.

  • Seite 8: Fluggewicht

    Bremsdruck und einem weniger dynamischen Handling. Denke daran, dass du immer Ballast mitnehmen kannst, falls die Bedingungen härter sind. Für das Wettkampf Fliegen ist es im Allgemeinen besser, sich im oberen Gewichtsbereich zu bewegen. Einschränkungen Der Zeolite wurde als Hochleistungs-Solo XC/Wettkampf Schirm entwickelt, und ist ausschließlich für erfahrene Piloten geeignet. Er ist nicht geeignet für Anfänger, Intermediate Piloten, Akro Flieger, Schulungs- oder Tandemflüge. Um ihn sicher zu fliegen, benötigt es für den Zeolite einen hohen Level an Piloten Fähigkeiten. Von den Piloten wird erwartet, dass sie über ein eingehendes Wissen der SIV verfügen, und das vorzugsweise erst kürzlich mit einem Schirm, der über eine hohe Streckung verfügt, wieder auf die Probe gestellt haben. Wir erwarten vom Piloten ebenfalls, über die notwendigen aktiven Flugfähigkeiten zu verfügen sowie eine schnelle Reaktionszeit zu haben um einen Schirm mit hoher Streckung bei turbulenter Luft geöffnet zu halten. Der Zeolite ist mit Faltleinen zugelassen, und kann daher nicht für das SIV ohne deren Einsatz geflogen werden. Faltleinen können separat bestellt werden, und müssen korrekt montiert werden. Wir empfehlen...
  • Seite 9 Schleppen Es ist möglich, mit deinem Zeolite per Winde zu starten. Es obliegt der Verantwortung des Piloten, ein geeignetes Gurtzeug, entsprechende Verbindungen und Auslösemechanismen zu verwenden, und sicher zu stellen, dass alle mit der Ausrüstung und dem System vertraut und korrekt geschult sind. In Deutschland ist Windenschlepp mit dem Gleitschirm prinzipiell nur dann erlaubt, wenn der Pilot einen Befähigungsnachweis für Windenschlepp, der Windenfahrer einen Befähigungsnachweis für Windenfahrer mit Berechtigung für Gleitschirmschlepp besitzt, der Gleitschirm schlepptauglich ist, sowie Winde und Schleppklinke eine Zulassung haben, das sie als geeignet für Gleitschirmschlepp ausweist. Grundsätzlich sind die örtlich geltenden Vorschriften zu beachten, und nur mit einem erfahrenen Schleppteam und geeignetem Material zu schleppen. Beim Windenschlepp musst du darauf achten, dass der Gleitschirm vor dem Start senkrecht über dir steht. In der Startphase darf nicht mit zu großem Zug geschleppt werden, damit der Pilot im flachen Winkel vom Start wegsteigt. In jedem Fall entspricht der maximale Schleppleinenzug dem Körpergewicht des Piloten.

  • Seite 10: Startvorbereitung

    (überprüfe dazu bitte auch das Handbuch deines Gurtzeuges mit den entsprechenden Anweisungen). Verbinde die Leinen des Speed Systems mit dem Beschleunigungs-System an den Tragegurten mit den Brummel Hooks. Die Grundinstallation kannst du am Boden vornehmen: bitte einen Freund darum, die Tragegurte in die Länge zu ziehen, bis sie sich an der Position befinden wie im Flug, während du in deinem Gurtzeug sitzt. Jetzt kannst du die Leinenlängen so angleichen, dass die Stange (das „Gaspedal“) knapp unter deinem Sitz hängt. Du solltest mit deiner Ferse locker zum Speed System heran kommen, und sie in die zweite (untere) Schlaufe des Beschleunigers einhängen können. Das Speed System sollte so eingestellt sein, dass es im Normalflug auf keinen Fall die Tragegurte verkürzt, aber auch nicht so lang, dass man den vollen Beschleunigungsbereich gar nicht benutzen kann. Beim ersten Testflug mit Speed System bei ruhigen Flugbedingungen ist es wichtig zu überprüfen, ob beide Seiten gleichmäßig auf Zug sind. Die Feinabstimmung kannst du vornehmen, wenn du wieder am Boden bist. Gurtzeug Es ist wichtig, dein Gurtzeug entsprechend einzustellen und vorzubereiten, ehe du damit Fliegen gehst. Nimm dir die nötige Zeit um die unterschiedlichen Eistelllungen durchzuprobieren, bis du für dich die angenehmste und beste herausgefunden hast. Der Brustgurt sollte deiner Vorliebe entsprechend auf 44 bis 48 cm eingestellt sein (zwischen der Mitte der Aufhängepunkte). Rettungsschirm Wir empfehlen, dass du deinen Zeolite immer mit mindestens einem Rettungsschirm fliegst, der/die für dein maximales Gesamtfluggewicht geeignet ist/sind.

  • Seite 11: Checkliste Vor Dem Start

    Schirm Lege den Schirm auf dem Obersegel aus, und führe einen gründlichen täglichen Check durch. Dabei solltest du das Ober- so wie das Untersegel auf jegliche Risse und Abnutzung oder sonstige offensichtlichen Anzeichen von Beschädigungen überprüfen. Lege die Leinen jeweils an den Seiten aus, und halte die Tragegurte hoch. Jetzt ziehst du nach und nach alle Leinen frei, und beginnst dabei mit der Bremsleine. Wiederhole das Ganze mit dem Stabilo, den B und A Leinen. Lege die überprüften Leinen dann auf die bereits gesichteten, und vergewissere dich, dass keine Leinen verdreht, verworren oder verknotet sind. Auf der anderen Schirmseite führst du mit dem Leinenset den gleichen Prozess durch, und überprüfst die Leinen auf jeglich sichtbare Beschädigung. Dann überprüfst du die Tragegurte auf mögliche Anzeichen von Beschädigung. Um dich mit deinem neuen Gleitschirm vertraut zu machen, ist es sinnvoll, Aufziehübungen und kurze Flüge am Übungshang zu machen. Dabei kannst du auch deine Ausrüstung optimal einstellen.

  • Seite 12: Die Wichtigsten Flugtechniken

    Nicken und Rollen Wenn der Zeolite gefüllt und sauber über dir steht, beschleunige gleichmäßig und starte. des Schirms nicht vollkommen unter Rückwärtsstart - leichter bis starker Wind Kontrolle hast. Lege deinen Zeolite wie für den Vorwärtsstart aus. Drehe dich diesmal aber mit dem Gesicht zum Schirm, indem du einen kompletten Tragegurt über deinen Kopf hebst während du dich umdrehst. Nun kannst du den Zeolite an den A-Gurten aufziehen. Wenn der Schirm über dir ist, bremse ihn leicht an, drehe dich um und starte. Denke daran, dass es bei stärkerem Wind sein kann, dass du ein paar Schritte auf den Schirm zugehen musst während du ihn aufziehst. Dadurch nimmst du etwas Energie aus der Aufziehbewegung und der Schirm wird weniger überschießen. Übe so viel am Boden wie du nur kannst! Es macht nicht nur Spaß, du wirst auch ein viel besseres Gefühl für die Flugcharakteristik des Zeolite bekommen. Du wirst mehr Freude am Fliegen finden, indem du lernst, sicherer und besser zu starten.

  • Seite 13: Fluggeschwindigkeit

    Beschleuniger benutzen. Bis zur Hälfte des Beschleunigungswegs ist möglich, ohne dass dabei die Gleitleistung und Stabilität viel schlechter werden. Damit kommst du schneller und höher in der nächsten Thermik an. Auch voll beschleunigt bleibt der Zeolite relativ stabil. Wir raten trotzdem vom beschleunigten Flug in Bodennähe ab. Das Minimum Sinken wird mit ca. 30 cm gezogener Bremse erreicht. Wir empfehlen daher diese Geschwindigkeit für das Thermikfliegen und Soaren. Kurvenflug ACHTUNG Der Zeolite reagiert sehr stark auf Inputs. Um dich mit dem Verhalten deines neuen Schirmes vertraut Leite niemals eine zu machen, solltest du deine ersten Kurven vorsichtig einleiten und zunehmend steigern. Das Einsetzen Kurve ein, wenn von zu viel Bremse wird zu einem exzessiven Roll- und Sinkflugverhalten führen oder sogar einen Spinn du mit minimaler verursachen.

  • Seite 14: Aktives Fliegen

    WICHTIG durch turbulente Luft. Lasse den Druck auf die B-Tragegurte erst nach, wenn die Luft ruhig ist. Durch die Benutzung des Speed Systems Bei voller Geschwindigkeit ist der Zeolite schnell, hat aber weniger Innenstabilität. Gehe nur bei sehr kannst du besser ruhigen Luftbedingungen auf Maximalgeschwindigkeit, und fliege immer aktiv mit den B-Tragegurten/ gegen den Wind dem Beschleuniger.
  • Seite 15 WICHTIG Um mit den B-Gurten zu fliegen, behältst du die Bremsgriffe in der Hand (alle Bremswicklungen lösen), Benutze die Bremsen und nimmst die (hölzernen) Griffe in die Hand, die sich an den B-Gurten befinden. Jetzt hast du die direkte NICHT um in Kontrolle über den Anstellwinkel; weniger Druck verringert den Anstellwinkel und bringt den Schirm turbulenter Luft aktiv zurück in Trimmgeschwindigkeit. Mit den B-Tragegurten kannst du aktiv durch Turbulenzen hindurch zu fliegen während fliegen; Einklapper können gestoppt oder zumindest verringert werden, indem du wegen des plötzlich du die Speedbar ansteigenden Anstellwinkels den korrekten Input gibst. Wenn du bemerkst, dass die Nase des Schirmes...

  • Seite 16: Ohren Anlegen

    Strömungsabriß und somit massivem Es ist zwar möglich, mit angelegten Ohren in eine Steilspirale zu gehen, aber dieses Manöver setzt die Einklapper führen. unteren Leinen so enormen Kräften aus, dass die Reißfestigkeit der Leinen überfordert werden könnte, Lege immer zuerst die und es somit zu einem Materialschaden kommen könnte! Wir raten daher dringend von diesem Manöver Ohren an, und betätige dann erst die Speed Bar. B-Leinen Stall Der traditionelle B-Leinen Stall ist mit dem Zeolite nicht möglich. Ein festes Ziehen an den B-Leinen führt Fliege zu einem Fullstall. Mach das nicht. angelegten Ohren eine Steilspirale. Steilspirale Wenn du einige Vollkreise mit immer enger werdendem Radius fliegst, dann wird dein Gleitschirm beginnen eine Steilspirale zu fliegen. Darunter versteht man eine Rotationsbewegung mit hoher Seitenneigung und großem Höhenverlust. Um eine Steilspirale einzuleiten musst du folgendes tun: Schaue in die Richtung, in die du spiralen willst, verlagere dein Körpergewicht auf diese Seite und ziehe dann gleichmäßig die kurveninnere Bremse. Der Zeolite wird nach etwa einer Umdrehung in die Steilspirale übergehen. Sobald du dich In der Steilspirale befindest, musst du dein Körpergewicht wieder zentrieren,...
  • Seite 17 Verlagere abgebaut ist, dass er wieder in den Normalflug übergehen kann ohne exzessiv zu pendeln. dein Gewicht auf die Gegenseite In bestimmten Bedingungen zeigt der Zeolite eine leichte Tendenz, in der Steilspirale stabil zu und benutze die bleiben, und einige Parameter können dieses Verhalten noch negativ beeinflussen. Dies kann an einer Außenbremse genug falschen Einstellung des Brustgurtes, einem Gesamtfluggewicht, das außerhalb des zugelassenen...
  • Seite 18 Landen Der Zeolite hat kein ungewöhnliches Landeverhalten. Trotzdem hier ein paar Tipps zur Erinnerung: • Plane deine Landung immer frühzeitig, halte dir dabei viele Möglichkeiten mit einem großen Handlungsspielraum offen. • Wenn du weniger als 30 Meter Höhe über Grund hast, solltest du enge Kurven vermeiden, da dein Gleitschirm immer in die Normallage zurückpendeln muss. Wenn du zu niedrig bist oder ins Sinken kommst, könntest du den Boden härter berühren als nötig.

  • Seite 19: Besondere Vorfalle

    BESONDERE VORFALLE Ozone möchte daran erinnern, dass diese Manöver nur unter Aufsicht eines qualifizierten Fluglehrers und mit größter Sorgfalt erlernt werden sollten. Denke immer daran, dass eine gute Wetterbeobachtung vor WICHTIG dem Start verhindern kann, dass diese Techniken überhaupt eingesetzt werden müssen. Schlechte Einklapper und Verhänger Startvorbereitung, Akrofliegen, ein Dein Gleitschirm ist ein flexibler Flügel, und deshalb kann es passieren, dass er in turbulenter Luft plötzlich für dich zu hoch einklappt. Das kann von einem kleinen 30 % (asymmetrischen) Klapper bis hin zu einem vollständigen klassifizierter Schirm (symmetrischen) Klapper alles sein. oder zu heftige Flugbedingungen für Wenn du einen Klapper kassierst, musst du zu allererst deine Flugrichtung kontrollieren. Du musst vom dein Können sind die Boden, Hindernissen und anderen Piloten wegfliegen. Hauptursachen für Verhänger. Ein einseitiger Einklapper kann kontrolliert werden, indem man sein Gewicht zur offenen Seite des Schirmes hin verlagert, und mit dosiertem Steuerleinenzug die Flugrichtung gerade hält. In den allermeisten Fällen genügt dieses Eingreifen, damit sich der Schirm wieder vollständig erholt. Es gibt jedoch einige wichtige Punkte, die man im Umgang mit seitlichen Einklappern beachten sollte.
  • Seite 20 Bei einem Frontklapper sollte sich der Gleitschirm ohne Aktion des Piloten sofort selbständig wieder öffnen. Durch einen kurzen Bremsimpuls von 15-20 cm mit beiden Bremsen kann die Öffnung beschleunigt werden. Achte nach einem symmetrischen Klapper immer auf deine Fluggeschwindigkeit. Stelle sicher, dass sich der Schirm nicht im Sackflug befindet, ehe du weitere Inputs gibst. Wenn dein Schirm im beschleunigten Flug einklappt, musst du sofort aus dem Beschleuniger gehen um auf Trimmgeschwindigkeit abzubremsen. Danach verhältst du dich wie oben beschrieben. Wenn sich das Flügelende in den Leinen verfängt, nennt man das “Verhänger”. Ein Verhänger kann zu einer schwer kontrollierbaren Drehbewegung führen. Zuerst muss die Richtung durch gefühlvolles Gegenbremsen gehalten werden, und dann ist die erste Lösungsmöglichkeit an der Stabilo-Leine zu ziehen. Um einen Strömungsabriss zu vermeiden, muss das Gegenbremsen vorsichtig und dosiert sein.
  • Seite 21 Fluggeschwindigkeit aufzunehmen. Vergewissere dich, dass sich der Schirm wieder im Normalflug hast. befindet (überprüfe deine Luftgeschwindigkeit), ehe du die Bremsen betätigst. Fliege nicht bei Regen, da dies die Wahrscheinlichkeit in einen Sackflug zu geraten beträchtlich erhöht. WICHTIG Um diese Gefahr bei Regen so gering wie möglich zu halten, solltest du es vermeiden, die Bremsen Fliege nicht bei Regen stark zu betätigen oder die Ohren anzulegen. Suche dir einen sicheren Platz zum Landen, benutze die Speed Bar und versuche durchwegs eine gute Fluggeschwindigkeit zu halten. SIV und Faltleinen Der Zeolite wurde mit Faltleinen zugelassen. Daher müssen die Faltleinen zuerst korrekt eingebaut werden, ehe du während eines SIV Trainings einen Klapper provozieren willst. Ozone möchte dich WICHTIG daran erinnern, dass SIV Manöver nur unter der Anleitung eines qualifizierten Lehrers erlernt werden Nehme nur an einem sollten, und dabei immer behutsam vorgegangen werden muss. Wir empfehlen dringend eine SIV teil, wenn du schon professionelle Schulung über Wasser, wobei all die nötige Sicherheitsausrüstung vor Ort und alle Erfahrung einem Sicherheitsvorkehrungen getroffen sein müssen. Stelle sicher, dass du dich mit dem korrekten und Sicherheitstraining mit sicheren Umgang dieser Ausrüstung bestens vertraut gemacht, und diesen vollständig verstanden hast, einem hochgestreckten ehe du an einer SIV teilnimmst.

  • Seite 22: Sorgfalt Und Pflege

    SORGFALT UND PFLEGE Das Packen Um die Lebensdauer deines Schirmes zu verlängern, und die Plastikverstärkungen in bestmöglichem Zustand zu erhalten, ist es sehr wichtig, den Schirm sorgfältig zu packen. Ozone empfiehlt wärmstens die „Concertina Packmethode“ (Zelle auf Zelle) genau so, wie sie hier beschrieben wird. Damit wird sichergestellt, dass alle Zellen nebeneinader liegen und die Plastikverstärkungen nicht unnötig gebogen werden. Die mitgelieferte Schaumstoffrolle ist hier sehr hilfreich, da sie den Winkel der Anströmkantenfalte verringert und die Plastikverstärkungen schützt. Die Schaumstoffrolle kann mit einem Band komprimiert und im Gurtzeug transportiert werden. Auch der Saucisse Pack wird dazu beitragen, die Lebensdauer deines Schirmes zu verlängern. Außerdem kannst du damit schneller und einfacher packen. Schritt 1. Lege deinen Schritt 2. Raffe die zusammengerafften Flügel auf Anströmkante zusammen. den Saucisse Pack. Das ist die Wichtig: der Schirm ist jetzt beste Ausgangsbasis um zu NICHT zur Hälfte gefaltet, vermeiden, dass die Anströmkante sondern liegt wie eine unnötig über den Boden Ziehharmonika von Flügelende gezogen wird. Das Schleifen bis Flügelende beieinander, in über den Boden kann durch die der Länge immer noch gestreckt. Plastikverstärkungen Schäden an Es ist wirklich sehr wichtig, die der Segeloberfläche verursachen. mittleren Zellen nicht zu dehnen oder das Plastik zu sehr zu biegen. Schritt 3. Raffe nun den Rest des Flügels der Länge...
  • Seite 23 Schritt 4. Wenn die Anströmkante und der hintere Teil des Schirmes sortiert sind, drehe den ganzen Schirm auf die Seite. Falls du einen Saucisse Packsack benutzt, gehe über zu Schritt 7. Schritt 5. Lege die Schaumstoffrolle hinter die Anströmkante – auf die erste Faltung. Das verringert den Winkel der Faltung und schützt die Plastikverstärkungen. Danach faltest du die Hinterkante vorsichtig und nicht zu eng um die Anströmkante. Schritt 6. Jetzt steckst du den gefalteten Schirm in den dafür vorgesehenen Packsack.
  • Seite 24 Schritt 7. Schließe den Saucisse Pack vorsichtig mit dem Reißverschluss ohne dabei irgendein Material einzuklemmen. Schritt 8. Drehe die Saucisse auf die Seite, platziere die Schaumstoffrolle und falte die Anströmkante drum herum – mit 3 Faltungen. WICHTIG: Lege den Schirm NICHT flach auf den Boden, bevor du ihn packst. Das würde zu Abnutzungserscheinungen am Obersegel führen, da du den Schirm zur Mitte hin ziehst. Packe IMMER ausgehend vom zusammengerafften Schirm oder hebe ihn vom Boden weg, wenn du die Anströmkante zusammenfasst.
  • Seite 25 Beschichtung des Tuches. Hebe ihn hoch und trage ihn. • Versuche NICHT, deinen Schirm bei starkem Wind auszulegen, ohne vorher die Leinen sortiert zu haben - du belastest die Leinen sonst nur mit unnötigem Zug. • Laufe NICHT über Leinen und Segel. • Ziehe deinen Schirm NICHT unnötig oft auf um ihn dann wieder auf den Boden zurück knallen zu lassen. Versuche stattdessen diese Bewegung so sanft wie möglich zu machen, indem du auf den Schirm zugehst, wenn du ihn herunterlässt. • Knalle deinen Zeolite NICHT mit der Eintrittskante voran auf den Boden! Der Aufprall belastet Tuch und Nähte sehr stark, dabei können sogar Zellwände platzen. • Das FLIGEN am Meer mit viel Salz in der Luft, und Sand oder felsiger, schroffer Boden bei der Landung beschleunigt den Alterungsprozess des Schirms. • Fliege NICHT bei Regen und setze deinen Schirm keinerlei Feuchtigkeit aus. • Schütze deinen Schirm so gut es geht vor der Sonne und setze in NICHT unnötig lang den UV-Strahlen aus. Packe deinen Gleitschirm nach dem Landen zügig ein, und lasse Ihn nicht in der Sonne liegen. • Solltest du mit gewickelten Bremsen fliegen, dann befreie die Bremsleinen regelmäßig von den entstehenden Verdrehungen. Durch die Verdrehungen werden die Leinen kürzer, und das kann zu einer...

  • Seite 26: Lagerung Und Transport

    • Jedes Flügelende ist an der Austrittskante mit einem Loch versehen, das mit einem Klettband verschlossen ist: das “Butt Hole”. Es ermöglicht das Entfernen von gesammelten Objekten z.B. Sand, Blätter, Gras oder Handys Wir empfehlen, dass du deinen Schirm regelmäßig überprüfen und CHECKEN lässt – vor allem nach langen Pausen, intensivem Benutzen oder einem besonderen Vorfall / Unfall. Lagerung und Transport Bewahre deine gesamte Flugausrüstung stets geschützt vor direktem Sonnenlicht und Hitze in einem trockenen Raum auf. Hitze und Feuchtigkeit sind die zwei Faktoren, die einen Gleitschirm schneller altern lassen. Ein feuchter Gleitschirm im Auto bei direkter Sonneneinstrahlung ist fast das Schlimmste was du tun kannst.

  • Seite 27: Reparaturen

    Ozone Händler oder direkt auf der Ozone Website bestellen: http://www.flyozone.com/ paragliders/en/shop/lines.php Es ist wichtig, dass die Ersatzleinen aus dem gleichen Material mit gleicher Bruchlast sind. Solltest du gezwungen sein, eine Leine selbst zu ersetzen, vergleiche die Länge mit dem Gegenstück auf der anderen Seite. Ziehe den Schirm nach Ersetzen einer Leine auf, und überprüfe die Leinen vor dem nächsten Flug. Schirmcheck Dein Flügel muss, so wie dein Auto, regelmäßig überprüft werden um seine Lufttüchtigkeit sicher zu stellen. Falls du deinen Zeolite verkaufst, dann bitte nur mit dem aktuellen Check-Protokoll. Dein Zeolite muss alle 24 Monaten oder nach 100 Flugstunden von einem zugelassenen Instandhaltungsbetrieb gecheckt werden. Solltest du jedoch ein Vielflieger sein (und fliegst mehr als 100 Stunden im Jahr), empfehlen wir einen jährlichen Check.
  • Seite 28 Segeltuch und Leinen altern unterschiedlich schnell: es ist möglich, dass du während der gesamten Lebenszeit deines Zeolite einen Teil oder alle Leinen austauschen musst. Um den genauen Zustand der verschieden Komponenten zu kennen, ist es daher sehr wichtig, die Checks durchzuführen. Wir...
  • Seite 29 Die Veränderungen, die sich zeigen können, sind ein leichtes Dehnen der A+B Leinen, und ein leichtes Schrumpfen der C- und D-Leinen - was zu einer niedrigeren Trimmgeschwindigkeit und zu Aufziehproblemen etc. führen kann. Tragegurte – es findet eine augenscheinliche Überprüfung auf Abrieb und Abnutzung statt. Der Längenunterschied sollte hier +/- 5 mm nicht über- bzw. unterschreiten. Sichtprüfung - von allen Komponenten (Nähte, Aufhängungen, Verstärkungen, Leinen usw.) Falls der Prüfer im Zweifel über das korrekte Flugverhalten des Gleitschirms ist, dann kann er nach seiner Werkstattarbeit noch einen Checkflug machen. Veränderungen Dein Ozone Zeolite ist so entwickelt und getrimmt, dass er die optimale Balance von Leistung, Handling und Sicherzeit aufweist. Jede noch so kleine Veränderung führt automatisch dazu, dass die Zulassung erlischt. Es ist auch wahrscheinlich, dass eine Änderung das Fliegen deines Schirmes erschwert. Deshalb raten wir dringend davon ab, irgendwelche Veränderungen an diesem Gleitschirm vorzunehmen.

  • Seite 30: Ozone Qualitäts Garantie

    OZONE QUALITÄTS GARANTIE Wir nehmen die Qualität unserer Produkte sehr genau, alle Schirme werden unter höchsten Standards in unserer eigenen Produktionsstätte hergestellt. Jeder Schirm wird einer sehr strengen Endkontrolle unterzogen, in der alle Produktionsschritte nochmals überprüft werden. Das Kundenfeedback ist uns sehr wichtig und wir setzen auf erstklassigen Service. Wir werden uns immer darum kümmern Materialfehler, die nicht auf die normale Abnutzung oder falschen Gebrauch zurückzuführen sind, zu beheben. Falls du Probleme mit deinem Schirm haben solltest, setzte dich bitte mit deinem Händler in Verbindung. Falls es dir nicht möglich sein sollte, deinen Händler zu kontaktieren, dann melde dich direkt bei uns unter info@ flyozone.com. Kurz Gesagt In unserem Sport steht die Sicherheit an erster Stelle: Um sicher Gleitschirm zu fliegen, müssen wir gut ausgebildet, sowie geübt und aufmerksam gegenüber Gefahren sein. Das erreicht man nur, wenn...

  • Seite 31: Übersicht Schirm Und Tragegurte

    ÜBERSICHT SCHIRM UND TRAGEGURTE Trailing Lower Surface Edge Upper Leading Surface Edge Upper Cell Lines Openings Brake Lines Butt Hole Non Accelerated (inside maillon) Middle 530mm Lines 525mm Riser Stabilo Line Lines 520mm Accelerated (inside maillon) Risers 355mm 438mm 520mm...

  • Seite 32: Leinenplan

    Zeolite Rigging Diagram LEINENPLAN Einzelleinenlänge und Gesamtleinenlänge finden sie online. Riser A Riser AML1 AML2 AML3 AML5 AML4 AML6 AMU1 AMU2 AML7 AML8 CMU4 CMU3 K10 K11 CMU2 CMU1 DMU4 DMU3 DMU1 BMU2 DMU2 BML2 BMU1 CML4 BML1 CML3 CML2 CML1 KMU6 KMU5 KMU4 KMU3...

  • Seite 33: Konstruktion

    KONSTRUKTION Alle OZONE Gleitschirme sind aus den hochwertigsten Materialien gebaut, die es gibt. Tuch Obersegel Porcher 7000 E71 Untersegel Porcher 7000 E71 Zellwände Porcher 70032E4D / Porcher 7000 E91 Eintrittskanten-Verstärkungen 1.4mm Plastic pipe Leinen Stammleinen Edelrid 8000U 280/230/190/130/050 Mittelleinen Edelrid 8000U 190/130/090/070/050kg - Edelrid 9200 030 Galerieleinen Edelrid 8000U 070/050kg - Edelrid 9200 030g Tragegurte und Hardware Schäkel Link Lite Tragegurte 07mm Dyneema webbing Röllchen Ronstan ball bearing...

  • Seite 34: Technische Daten

    TECHNISCHE DATEN No. of Cells Projected Area (m 17.4 18.6 19.8 Flat Area (m 20.7 22.1 23.6 Projected Span (m) Flat Span (m) 11.8 12.2 12.6 Projected Aspect Ratio Flat Aspect Ratio Root Chord (m) 2.36 2.44 2.52 Weight (Kg) 2.85 2.99 3.17...

  • Seite 35: Nachprüfanweisungen

    NACHPRÜFANWEISUNGEN Diese sind bindend für Deutschland und Österreich. Nachprüfintervalle Das erste Nachprüfintervall beträgt 24 Monate oder 100 Flugstunden, je nachdem welches Ereignis zuerst eintrifft, und das ab dem Datum der Stückprüfung, bzw. dem Datum des ersten Flugbetriebes. Jedes folgende Nachprüfintervall beträgt wiederum 24 Monate bzw. 100 Flugstunden ab dem Datum der letzten Nachprüfung. Eine Verkürzung des nächsten Nachprüfintervalls liegt im Einzelfall im Ermessen des Prüfers. Personelle Voraussetzungen für die Nachprüfung ausschließlich persönlich und einsitzig genutzter Gleitsegel • Luftfahrerschein, Sonderpilotenschein oder als gleichwertig anerkannte ausländische Lizenz. • eine ausreichende, typenbezogene Einweisung beim Hersteller oder in einem Fachbetrieb, der für die Nachprüfung des betreffenden Gleitsegeltyps zugelassen ist. Diese Einweisung ist jährlich zu verlängern. • Hinweis: Die Gültigkeit der Nachprüfung für ausschließlich persönlich und einsitzig genutzte Gleitsegel erlischt, sobald das Gleitsegel von Dritten genutzt wird, das heißt z.B. beim Verkauf. Personelle Voraussetzungen für die Nachprüfung von Dritten genutzten Gleitsegeln und für Doppelsitzer gemäß LuftPersV §106 5.b • Luftfahrerschein, Sonderpilotenschein oder als gleichwertig anerkannte ausländische Lizenz.
  • Seite 36 Messvorrichtung zur Messung und Dokumentation der Längenmessung von Gleitsegelleinen unter 5 kp Zug und Stahlmaßband nach ISO. (Minestanforderung). • Vorrichtung zur Ermittlung der Reißfestigkeit von Tuch nach B.M.A.A. (Approved Patent No. GB 2270768 Clive Bettes Sales). • Sollten Reparaturen notwendig sein: weitere, entsprechend dem verwendeten Material und Nahtbild erforderliche Nähmaschinen • Alle Originalmaterialien, so wie sie vom Gleitsegel-Hersteller spezifiziert sind. Notwendige Unterlagen • Luftsportgeräte-Kennblatt • Stückprüfprotokoll • Vorangegangene Nachprüfprotokolle falls bereits vorhanden • Wartungs- und Kalibrierungsunterlagen der Messgeräte • Lufttüchtigkeitsanweisungen bzw. Sicherheitsmitteilungen des Herstellers für das betreffende Gleitsegel sofern solche existieren • Gültige Einweisungsbestätigung des Herstellers oder vom Hersteller autorisierten Fachbetrieb • Leinenmessblatt zur Dokumentation der Soll-, Ist- und Differenzwerte der Leinenlängen • Der Prüfer muss sich vor Durchführung der Nachprüfung beim Hersteller informieren, ob neue Erkenntnisse vorliegen, die bei der Prüfung des betreffenden Gleitsegeltyps zu berücksichtigen sind...
  • Seite 37 • Sichtkontrolle der Leinen • Sämtliche Leinen sind auf Beschädigungen zu untersuchen. Dies betrifft z.B. Beschädigungen der Nähte oder des Mantels, Risse, Knicke, Scheuerstellen, Kernaustritte, Verdickungen usw. • Beschädigte Leinen sind durch Originalmaterial (Leine und Faden) in identischer Verarbeitung zu ersetzen. Sichtkontrolle der Verbindungsteile • Die Tragegurte sind auf Beschädigungen zu untersuchen. Dies betrifft z.B. Beschädigungen der Nähte oder Risse, Knicke, Scheuerstellen usw. Die Leinenschlösser sind auf Beschädigungen zu überprüfen und es ist zu kontrollieren, ob sie fest geschlossen sind. • Die Länge der Tragegurte (nicht beschleunigt und voll beschleunigt) ist unter 5daN Last zu vermessen. Toleranzwert: +/-5 mm • Beschädigte Leinenschlösser müssen ersetzt werden. Beschädigte Tragegurte müssen ersetzt oder nach Anweisung des Herstellers repariert werden. Vermessung der Leinenlängen Diese erfolgt unter 5daN Last nach Anweisung des Herstellers. Toleranzwert +/-10 mm darüber hinausgehende Toleranzen sind im Einzelfall nach Ermessen des Prüfers zulässig. Kontrolle der Dehnung und Rückstellung der Leinen Diese ist besonders bei Dyneema Leinen anzuraten. Sie erfolgt unter 20 daN Last nach Anweisung des Herstellers. Maximal zulässiger Rückstellwert ist + 10 mm, darüber hinausgehende Toleranzen sind im Einzelfall nach Ermessen des Prüfers zulässig. Kontrolle der Leinenfestigkeit Bei Aramidleinen wird je eine mittlere A Stammleine, Mittelleine und Galerieleine und je eine B und C Stammleine so lange belastet, bis sie reißt. Die dabei erreichte Last wird ermittelt. Danach werden diese Leinen durch neue ersetzt. Sind die Mittelleinen und Galerieleinen aus Dyneema, dann muss unbedingt auch eine Dehnungsmessung dieser Leinen durchgeführt werden. Bei 4 Leinern und in speziellen Fällen kann die Prüfung der D-Ebene notwendig sein.
  • Seite 38 eine Risslänge von < 5 mm festgelegt. Der genaue Prüfablauf ist durch die Bedienungsanleitung des Bettsometers vorgegeben. Dies ist ein Testverfahren, welches das Tuch nicht beschädigt. Kontrolle der Luftdurchlässigkeit Erfolgt nach Herstelleranweisung mit der Kretschmer Textiluhr. Der Grenzwert beträgt 15 Sek. Sichtkontrolle von Trimmung und Einstellung Im Normalfall besteht bei Einhaltung der oben angegebenen Toleranzwerte +/- 10 mm kein Grund, die Trimmung oder Einstellung zu ändern. Im Einzelfall liegt es jedoch im Ermessen des Prüfers eine Trimm-Korrektur vorzunehmen. Checkflug Im Normalfall ist bei Befolgen der vorliegenden Verfahrenseinweisungen kein Checkflug erforderlich. Sollten besondere Umstände vorliegen, liegt es im Ermessen des Prüfers einen Checkflug vorzunehmen. Hierbei sind die Anweisungen des Herstellers zu beachten. Dokumentation Die jeweiligen Prüfergebnisse, die Beurteilung des Gesamtzustandes des Gleitsegels, sowie Reparaturen und Korrekturen sind im Prüfprotokoll des Herstellers festzuhalten. Die Soll-, Ist- und Differenzwerte der Leinenlängen sind im Leinenmessblatt festzuhalten. Das Prüfprotokoll ist zusammen mit dem Betriebshandbuch aufzubewahren. Die Durchführung der Nachprüfung sowie die Fälligkeit zur nächsten Nachprüfung sind mit Datum und Unterschrift des Prüfers und dessen Prüfernummer auf oder neben dem Typenschild festzuhalten.
  • Seite 39 1258 Route de Grasse Le Bar sur Loup 06620 France...
