MICRO-EPSILON optoNCDT ILD 1420-10 Betriebsanleitung Seite 51

Intelligente laseroptische wegmessung 1420 serie
Inhaltsverzeichnis

Werbung

Sensor-Parameter einstellen
Als Triggerbedingungen sind implementiert:
Pegel-Triggerung mit Pegel hoch / Pegel niedrig.
Kontinuierliche Messwertaufnahme/-ausgabe, solange der
gewählte Pegel anliegt. Danach stoppt die Datenaufnahme/-
ausgabe.
Die Pulsdauer muss mindestens eine Zykluszeit betragen.
Die darauffolgende Pause muss ebenfalls mindestens eine
Zykluszeit betragen.
Flanken-Triggerung mit steigender oder fallender Flanke.
Startet Messwertaufnahme/-ausgabe, sobald die gewählte
Flanke am Triggereingang anliegt. Der Sensor gibt bei erfüll-
ter Triggerbedingung die festgelegte Anzahl an Messwerten
aus. Wertebereich von 1 ... 16383. Nach Beendigung der
Datenausgabe bleibt der Analogausgang auf dem letzten
Wert stehen (Sample & Hold).
Die Pulsdauer muss mindestens 50 µs betragen.
Software-Triggerung. Startet die Messwertausgabe, sobald ein Softwarebefehl (anstatt des Triggereingan-
ges) kommt. Der Triggerzeitpunkt ist ungenauer definiert. Nach dem Triggerereignis gibt der Sensor die
vorher eingestellte Anzahl an Messwerten aus oder startet eine kontinuierliche Messwertausgabe. Ist für die
Anzahl der Messwerte „0" gewählt, stoppt der Sensor die Triggerung und die kontinuierliche Wertausgabe.
Die Messwertausgabe kann auch über ein Kommando beendet werden.
optoNCDT 1420

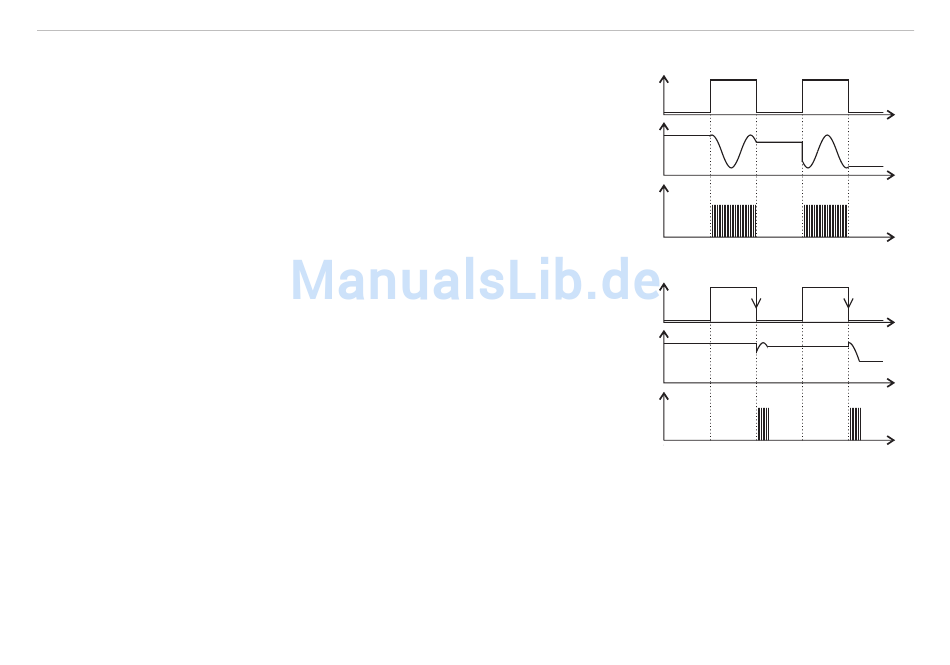

Abb. 28 Triggerpegel High (oben) mit Analogausgang A
Abb. 29 Triggerflanke HL (oben) mit Analogausgang A
U
I
A
0
D
0
und Digitalausgangssignal D
0
U
I
A
0
D
0
und Digitalausgangssignal D
0
t
t
t
(unten)
0
t
t
t
(unten
0
Seite 51
