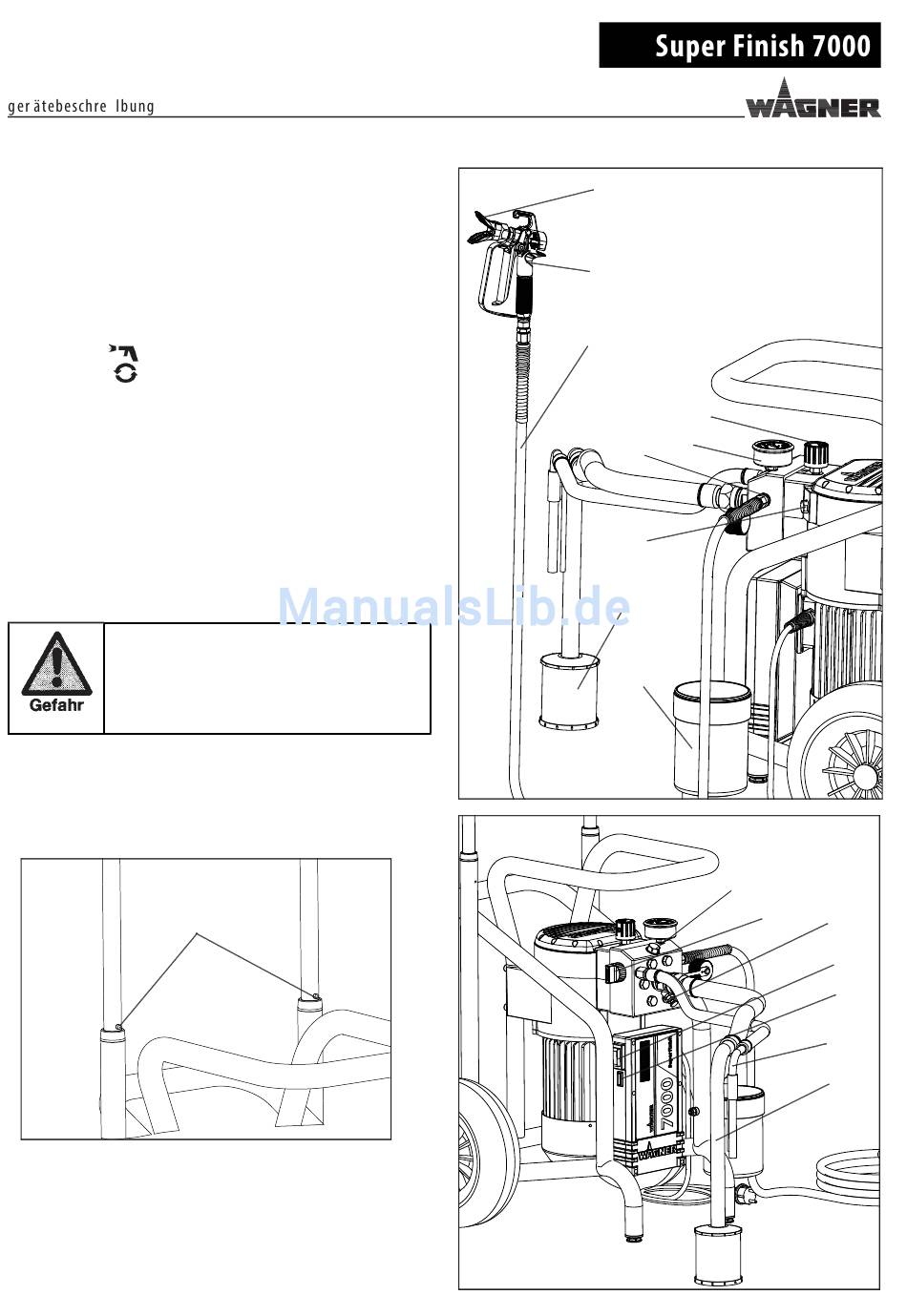

ERKLÄRUNGSBILDER
1 Düsenhalter mit Düse
2 Spritzpistole
3 Hochdruckschlauch
4 Anschluss für Hochdruckschlauch
5 Manometer
6 Druckregelventil
7 Druck- Entlastungsventil
Symbole: Spritzen
Zirkulation
8 EIN / AUS - Schalter
9 Kontrollleuchte (grün zeigt vorhandene Netzspannung
an)
10 Rücklaufschlauch
11 Ansaugschlauch
12 Einlassventildrücker
13 Auslassventil
14 Ölmessstab unter der Ölverschlussschraube
15 Filterkorb
16 Ablagebehälter für Filterkorb
3.4

TRANSPORT

Gerät nur zu zweit hochheben oder tragen.
Hochdruckschlauch aufrollen und über den Wagenrahmen
legen.
Deichsel herausziehen.
Gerät schieben oder ziehen.
Zum Einfahren der Deichsel die beiden Knöpfe (1) gedrückt
halten.
Transport im Fahrzeug
Gerät im Fahrzeug mit geeignetem Befestigungsmittel si-
chern.
Das Gerät kann bei Bedarf auf die Seite gelegt werden. Hier
bitte darauf achten, dass keine Anbauteile beschädigt werden
können. Achtung: Farb- oder Lösemittelreste können aus den
Anschlussverschraubungen austreten!
1
2
3
6
5
4
14
15
13
7 12
8
9
10
11
