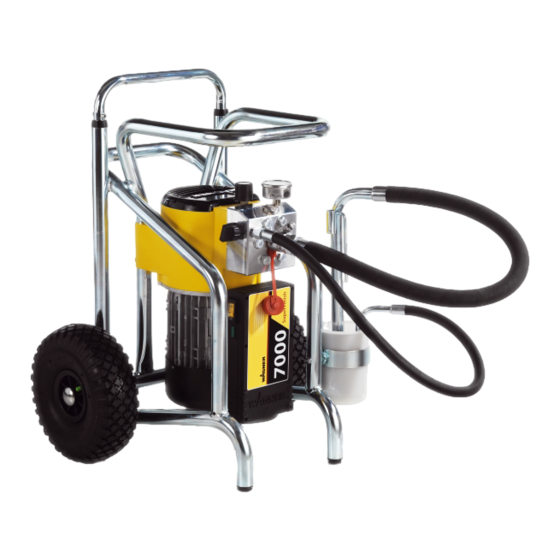

WAGNER Super Finish 7000 Betriebsanleitung
Airless-hochdruck spritzgerät
Vorschau ausblenden
Andere Handbücher für Super Finish 7000:
- Betriebsanleitung (56 Seiten) ,
- Originalbetriebsanleitung (132 Seiten)
Verwandte Anleitungen für WAGNER Super Finish 7000
Inhaltszusammenfassung für WAGNER Super Finish 7000
- Seite 1 Betriebsanleitung Operating manual Airless high-pressure spraying unit Super Finish 7000 0254 870 12 / 2008...
- Seite 2 Vor jeder Inbetriebnahme sind gemäß Betriebsanleitung folgende Punkte zu beachten: 1. Fehlerhafte Geräte dürfen nicht benutzt werden. 2. Wagner-Spritzpistole sichern mit Sicherungshebel am Abzugsbügel. 3. Erdung sicherstellen. 4. Zulässigen Betriebsdruck vom Hochdruckschlauch und Spritzpistole überprüfen. 5. Alle Verbindungsteile auf Dichtheit prüfen.
-
Seite 3: Inhaltsverzeichnis
Aufstellung in unebenem Gelände _______________6 10.10 Hilfe bei Störungen __________________________ 19 ANWENDUNGSÜBERSICHT __________________ 6 ERSATZEILE UND ZUBEHÖR _________________ 20 Einsatzgebiete ________________________________6 11.1 Zubehör für Super Finish 7000 _________________ 20 Beschichtungssto ____________________________6 11.2 Ersatzteilliste Pumpenkopf ___________________ 22 2.2.1 Beschichtungssto e mit scharfkantigen 11.3... -
Seite 4: Sicherheitsvorschriften Für Das Airless Spritzen
VERLETZUNGSGEFAHR DURCH DEN SICHERHEITSVORSCHRIFTEN FÜR SPRITZSTRAHL DAS AIRLESS SPRITZEN Die sicherheitstechnischen Anforderungen für das Airless- Nie die Spritzpistole auf sich, Personen und Spritzen sind geregelt in: Tiere richten. a) Europäische Norm „Spritz- und Sprühgeräte für Beschich- Nie die Spritzpistole ohne Spritzstrahl-Berüh- tungssto e –... -
Seite 5: Vermeiden Von Berufskrankheiten
Hochdruckschlauchs gleich oder kleiner ein Gerät niemals mit Hochdruck- oder Dampf- Megaohm betragen. hochdruckreiniger abspritzen. Aus Gründen der Funktion, Sicherheit und Lebensdauer nur WAGNER Original-Hoch- druckschläuche verwenden. 1.19 ARBEITEN ODER REPARATUREN AN DER ELEKTRISCHEN AUSRÜSTUNG ELEKTROSTATISCHE AUFLADUNG FUNKEN ODER FLAMMENBILDUNG Diese nur von einer Elektrofachkraft durchführen lassen. -
Seite 6: Aufstellung In Unebenem Gelände
Luftblasen stören beim Spritzen, können so- gar zur Betriebsunterbrechung führen. EINSATZGEBIETE 2.2.1 Super Finish 7000 ist ein elektrisch betriebenes Gerät zur luft- BESCHICHTUNGSSTOFFE MIT losen (Airless) Zerstäubung verschiedener Beschichtungs- SCHARFKANTIGEN ZUSATZSTOFFEN sto e. Es eignet sich auch für den Betrieb des innengespeisten Diese Partikel üben auf Ventile und Düse, aber auch auf die... -
Seite 7: Filterung
AIRLESS VERFAHREN Hauptanwendungsgebiete sind dickere Schichten von höher- viskosem Beschichtungssto . Bei der Super Finish 7000 saugt eine Membranpumpe den Beschichtungssto an und fördert ihn über den Hochdruck- schlauch zur Spritzpistole mit der Airlessdüse. Hier zerstäubt der Beschichtungssto , da er bis zu einem Druck von max. 250 bar (25 MPa) durch den Düsenkern gepresst wird. -
Seite 8: Erklärungsbilder
ERKLÄRUNGSBILDER Düsenhalter mit Düse Spritzpistole Hochdruckschlauch Anschluss für Hochdruckschlauch Manometer Druckregelventil Druck- Entlastungsventil Symbole: Spritzen Zirkulation EIN / AUS - Schalter Kontrollleuchte (grün zeigt vorhandene Netzspannung 10 Rücklaufschlauch 11 Ansaugschlauch 12 Einlassventildrücker 13 Auslassventil 14 Ölmessstab unter der Ölverschlussschraube 15 Filterkorb 16 Ablagebehälter für Filterkorb TRANSPORT Gerät nur zu zweit hochheben oder tragen. -
Seite 9: Krantransport
KRANTRANSPORT TECHNISCHE DATEN SUPER FINISH 7000 Anhängepunkte für die Bänder oder Seile (keine Drahtseile) Spannung : 230 Volt ~, 50 Hz siehe Abbildung. Absicherung : 16 A träge Geräteanschlussleitung : 6 m lang, 3x1,5 mm Max. Stromaufnahme: 13,5 A Schutzart:... -
Seite 10: Inbetriebnahme
1. Adapter für Mehrpistolenbetrieb am Schlauchanschluss INBETRIEBNAHME anschrauben (falls benötigt). 2. Hochdruckschlauch (10) am Schlauchanschluss bzw. am GERÄT MIT ANSAUGSYSTEM Adapter anschrauben. 1. Staubschutzkappe (Pos. 1) abschrauben. 2. Auf saubere Dicht ächen an den Anschlüssen achten. sen mit den beiliegenden Blindkappen ver- Darauf achten, dass der rote Einlauf (2) in den Beschich- schlossen werden. -
Seite 11: Anschluss An Das Stromnetz
ANSCHLUSS AN DAS STROMNETZ schriftsmäßig geerdete Schutzkontaktsteck- dose mit Fehlerstrom-Absicherung (FI-Siche- rung) erfolgen. Vor Anschluss an das Stromnetz darauf achten, dass die Netz- spannung übereinstimmt mit der Angabe auf dem Leistungs- schild am Gerät. BEI ERSTINBETRIEBNAHME REINIGUNG VON KONSERVIERUNGSMITTEL 1. Ansaugsystem in einen mit geeignetem Reinigungsmittel gefüllten Behälter eintauchen. -
Seite 12: Spritztechnik
6. Düse aus dem Düsenhalter nehmen und in einem kleinen Um bei Lackierarbeiten besonders gute Ober ächen zu erzie- Gefäß mit geeignetem Reinigungsmittel lagern. len, gibt es spezielle Zubehöre im Wagner Programm, z.B. die 7. Ansaugsystem im Beschichtungssto eingetaucht lassen FineFinish Düsen oder eine AirCoat Spritzpistole mit Doppel- oder dieses in das entsprechende Reinigungsmittel ein- schlauch und Druckluftregler. -
Seite 13: Gerätereinigung
GERÄTEREINIGUNG VON AUSSEN GERÄTEREINIGUNG Sauberkeit ist die sicherste Gewährleistung für einen stö- rungsfreien Betrieb. Nach Beendigung der Spritzarbeiten Ge- Kurzschlussgefahr durch eindringendes Was- rät reinigen. Auf keinen Fall dürfen Beschichtungssto reste im ser! Gerät antrocknen und sich festsetzen. Das zur Reinigung ver- Gerät niemals mit Hochdruck- oder Dampf- wendete Reinigungsmittel (nur mit einem Flammpunkt über hochdruckreiniger abspritzen. -
Seite 14: Reinigung Der Airless-Spritzpistole
Prüfung vorgeschrie- ben - inklusive des Nachweises dafür. REINIGUNG DER AIRLESS SPRITZPISTOLE Wartung des Gerätes können Sie vom Wagner-Service durchführen lassen. Mit Ser- 1. Airless-Spritzpistole bei niedrigem Betriebsdruck mit ge- vicevertrag und/oder Wartungspaketen kön- eignetem Reinigungsmittel durchspülen. nen Sie günstige Konditionen vereinbaren. -
Seite 15: Einlassventil
EINLASSVENTIL 1. Beiliegenden Schlüssel (30mm) am Drückergehäuse (1) ansetzen. 2. Mit leichten Hammerschlägen auf das Schlüsselende das Drückergehäuse (1) lösen. 3. Drückergehäuse mit Einlassventil (2) aus der Farbstufe he- rausschrauben. 4. Spange (3) mit beiliegendem Schraubendreher abziehen. 10.3 AUSLASSVENTIL 5. Beiliegenden Schlüssel (30mm) am Einlassventil (2) anset- zen. -
Seite 16: Druckregelventil
10.6 DRUCKREGELVENTIL MEMBRANE AUSTAUSCHEN regelventil (1) nur vom Kundendienst austauschen lassen. Vor allen Reparaturen – Netzstecker aus der Der max. Betriebsdruck ist vom Kunden- Steckdose ziehen. dienst neu einzustellen. 1. Drückergehäuse mit Einlassventil aus der Farbstufe schrauben, siehe unter 10.2 Einlassventil, Punkt 1 bis 3. (Demontage der Sechskantschrauben wird so erleichtert) 2. -
Seite 17: Geräteanschlussleitung Austauschen
Vor der Montage der neuen Membrane, die Einlage sowie ge- rillte Fläche am Druckeinsatz (2) und der Farbstufe (3) reinigen und eventuell vorhandenes Öl abwischen. Montage erfolgt in umgekehrter Reihenfolge 1. Zuerst alle Sechskantschrauben (1) über Kreuz mit 30 Nm dann über Kreuz mit 70 Nm anziehen. -
Seite 18: Schaltplan
SCHALTPLAN... -
Seite 19: Hilfe Bei Störungen
10.10 HILFE BEI STÖRUNGEN Gerät läuft Motorschutzschalter lässt sich Keine Spannung vorhan- Spannungsversorgung prüfen nicht an nicht einschalten Kontrolleuchte leuchtet nicht Motorschutzschalter läßt sich Gerätesicherung hat an- Motor abkühlen lassen nicht einschalten gesprochen Kontrolleuchte leuchtet Gerät saugt Luftblasen treten aus dem Gerät saugt Nebenluft Kontrollieren Sie: Ansaugsystem fest ange- nicht an... -
Seite 20: Ersatzeile Und Zubehör
ERSATZEILE UND ZUBEHÖR 11.1 ZUBEHÖR FÜR SUPER FINISH 7000 Zubehör: Spritzpistole AG-14; 1/4“ 0502 166 (Edelstahlausführung) Spritzpistole AG-08: 1/4“ 0296 388 (Aluminiumausführung) Einsteck lter rot, 1Stk.; 180 MA 0034 383 Einsteck lter rot, 10 Stk.; 180 MA 0097 022 Einsteck lter gelb, 1 Stk.; 100 MA 0043 235 Einsteck lter gelb, 10 Stk.;... - Seite 21 Wagner üse ohne Düse Trade Tip 2 F-Gewinde (11/16 - 16 UN) G-Gewinde (7/8 - 14 UNF) bis 270 bar für Wagner Spritzpistolen für Graco/Titan Spritzpistolen (27 MPa) Best.-Nr. 0556 042 Best.-Nr. 0556 041 Düsenmarkie- Spritz- Bohrung Spritzbreite mm Bestell-Nr.
-
Seite 22: Ersatzteilliste Pumpenkopf
11.2 ERSATZTEILLISTE PUMPENKOPF 0341 219 Druckregulierknopf* 0254 347 Farbstufe 0341 599 Schild * bei Austausch ist der Betriebsdruck vom Kundendienst neu 0254 232 Membrane kpl. einzustellen 0341 314 Schraub ansch 9971 469 O-Ring 35x2 (PTFE) 0341 315 Flanschring 0034 357 Druckfeder 0254 341 Kolbeneinsatz... -
Seite 23: Ersatzteilliste Pumpen-Aggregat
ERSATZTEILLISTE PUMPEN AGGREGAT 0254 334 Deckel 9905 103 Linsenschraube ST4,3x19 (6) 0254 221 Motor teilmontiert 230V/50Hz (Pos. 1,3 und 4) 0254 346 Typenschild SF 7000 3050 814 Zylinderschraube M6x25 (4) 9952 870 Kondensator 60µF 0254 520 Lüfterrad 9953 704 Motorschutzschalter 0254 521 Lüfterhaube 2301 766... - Seite 24 tzteilbild Pumpenaggregat...
-
Seite 25: Ersatzteilliste Hochdruck Lter (Zubehör)
11.5 ERSATZTEILLISTE HOCHDRUCKFILTER ERSATZTEILLISTE WAGEN ZUBEHÖR 0254 240 Wagen kpl. 0097 123 Hochdruck lter HF- 01 kpl. 0097 301 Filterblock 0348 349 Rad (2) 0097 302 Filtergehäuse 9994 902 Radkappe (2) 0097 306 Hohlschraube 0254 372 Deichselführung 0097 304 Dichtring 0254 373 Achse 9970 110... -
Seite 26: Ersatzteilliste Ansaugsystem
11.6 11.7 ERSATZTEILLISTE ANSAUGSYSTEM ERSATZTEILLISTE OBERBEHÄLTER 0341 266 Oberbehältergarnitur 20 Liter 0253 209 Ansaugsystem kpl. 0097 269 Oberbehälter ohne Deckel 0341 435 Filter, Maschenweite 1 mm Optional: 0097 270 Deckel 0253 244 Filter, Maschenweite 0,8 mm 9902 306 Kombi-Blechschraube 3,9 x 13 0253 211 Rücklaufrohr 0097 521... -
Seite 27: Servicenetz Deutschland
Heidersdorf in Sachsen J. Wagner GmbH Service-Stützpunkt Olbernhauer Straße 11 09526 Heidersdorf Tel. 03 73 61 / 1 57 07 Telefax 03 73 61 / 1 57 08 WAGNER KONTAKTNETZ DEUTSCHLAND, IM INTERNET ZU FINDEN UNTER: WWW.WAGNER GROUP.COM/PROFI...
