Installieren des Geräts
2.5.2 Beispielverdrahtungen
2.5.2 Beispielverdrahtungen
Nachfolgend ist dargestellt, wie eine einzelne und eine doppelte Stromversorgung an
das Gerät angeschlossen wird.
Konfigurationen HI-Stromversorgung

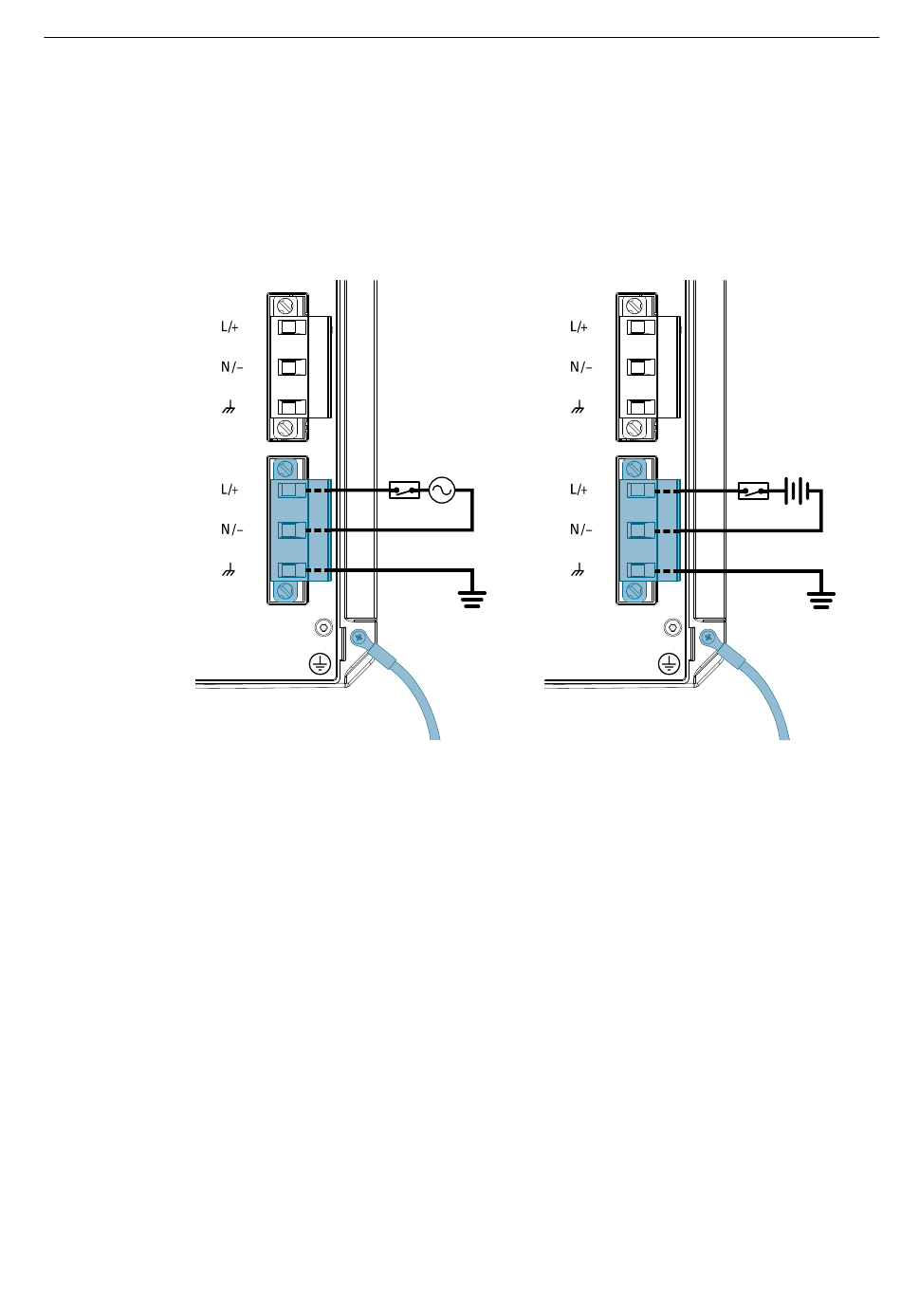

Abbildung 2.10
18
Konfiguration einzelnes AC-
Netzteil HI
Abbildung 2.11 Konfiguration einzelnes DC-
Netzteil HI
