Installieren des Geräts
2.5 Anschluss an die Netzspannung
2.5

Anschluss an die Netzspannung

Der RUGGEDCOM RSG907R besitzt zwei Eingangsklemmen, über die das Gerät wie
folgt versorgt werden kann:
•
•
Hinweis
Der RUGGEDCOM RSG907R ist ein Stromversorgungssystem mit zwei
Eingängen. Aufgrund dieser Struktur werden induzierte Spannungen zwischen
der Plusklemmestromführenden Klemme und der Masse-/Erdungsklemme sowie
zwischen der Minus-/Nullleiterklemme und der Masse-/Erdungsklemme beobachtet.
Elektrische Gefahr – Gefahr von Sachschäden
Schließen Sie nicht mehr als ein HI AC/DC-Netzteil an das Gerät an. Das Anschließen
von mehr als einem HI-AC-Netzteil kann zu elektrischen Schäden am Gerät führen.
14
Reihenklemme mit dem fehlersicheren Alarmrelais
1
Schließerkontakt
2
Massekontakt
3
Öffnerkontakt
4

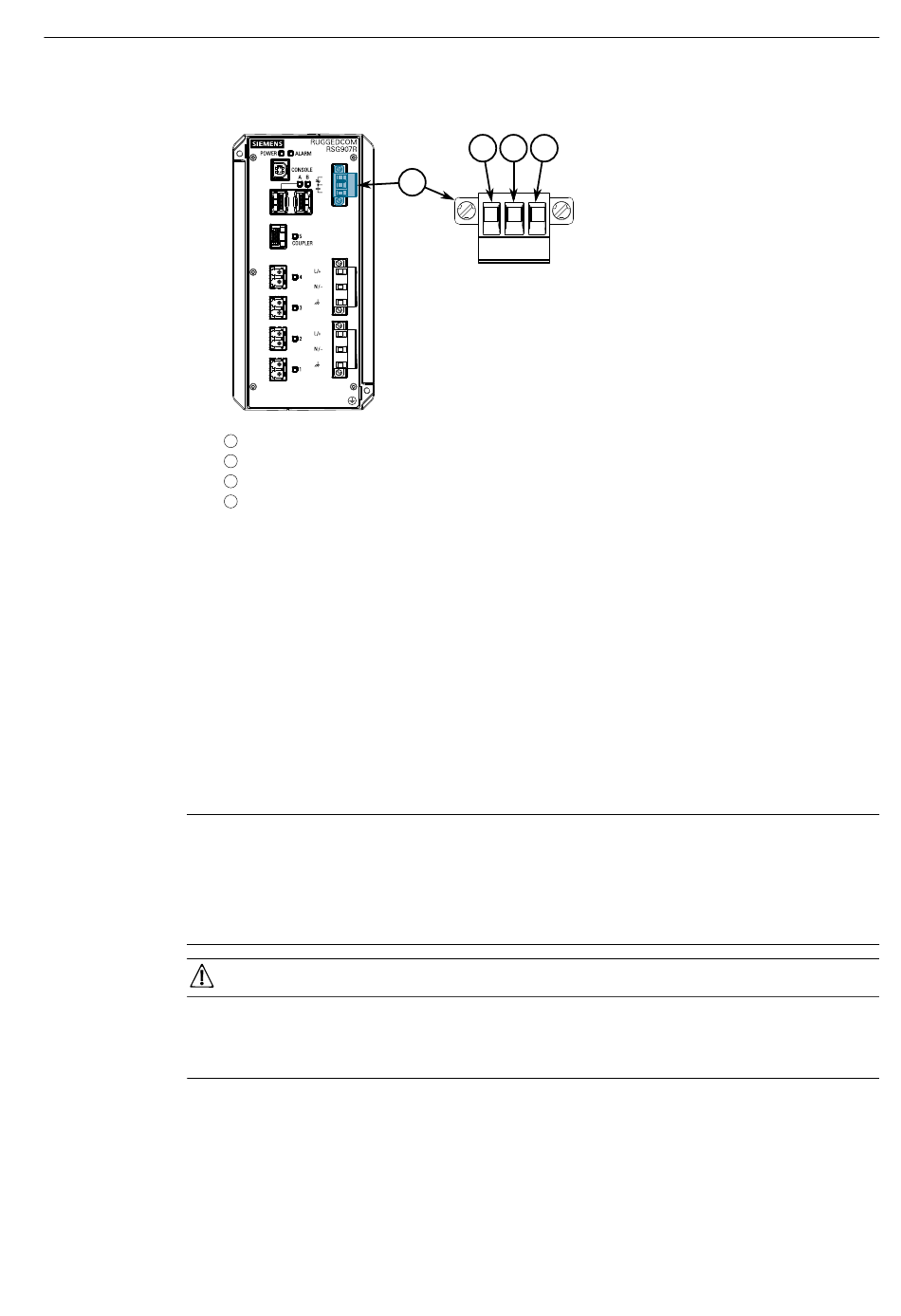

Abbildung 2.6 Verdrahten des fehlersicheren Alarmrelais
Mit bis zu einer unabhängigen AC-Stromquelle und einer unabhängigen DC-
Stromquelle
Mit zwei unabhängigen DC-Stromquellen
VORSICHT
2 3 4
1
RUGGEDCOM RSG907R
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1387-18
