Installieren des Geräts
2.5.3 Beispielverdrahtungen
3.
4.
5.
6.
2.5.3

Beispielverdrahtungen

Nachfolgend ist dargestellt, wie eine einzelne und eine doppelte Stromversorgung
angeschlossen wird.
18
Verbinden Sie den Plusdraht von der Stromquelle mit der Klemme 5 (+/L) an der
Reihenklemme.
1 3 3 3 4
Reihenklemme mit Schraubanschluss
1
Steckbare Reihenklemme
2
Brücke
3
Klemme 4 (Chassismasse)
4
Klemme 5 (+/L)
5
Klemme 7 (-/N)
6
Chassismasseklemme
7

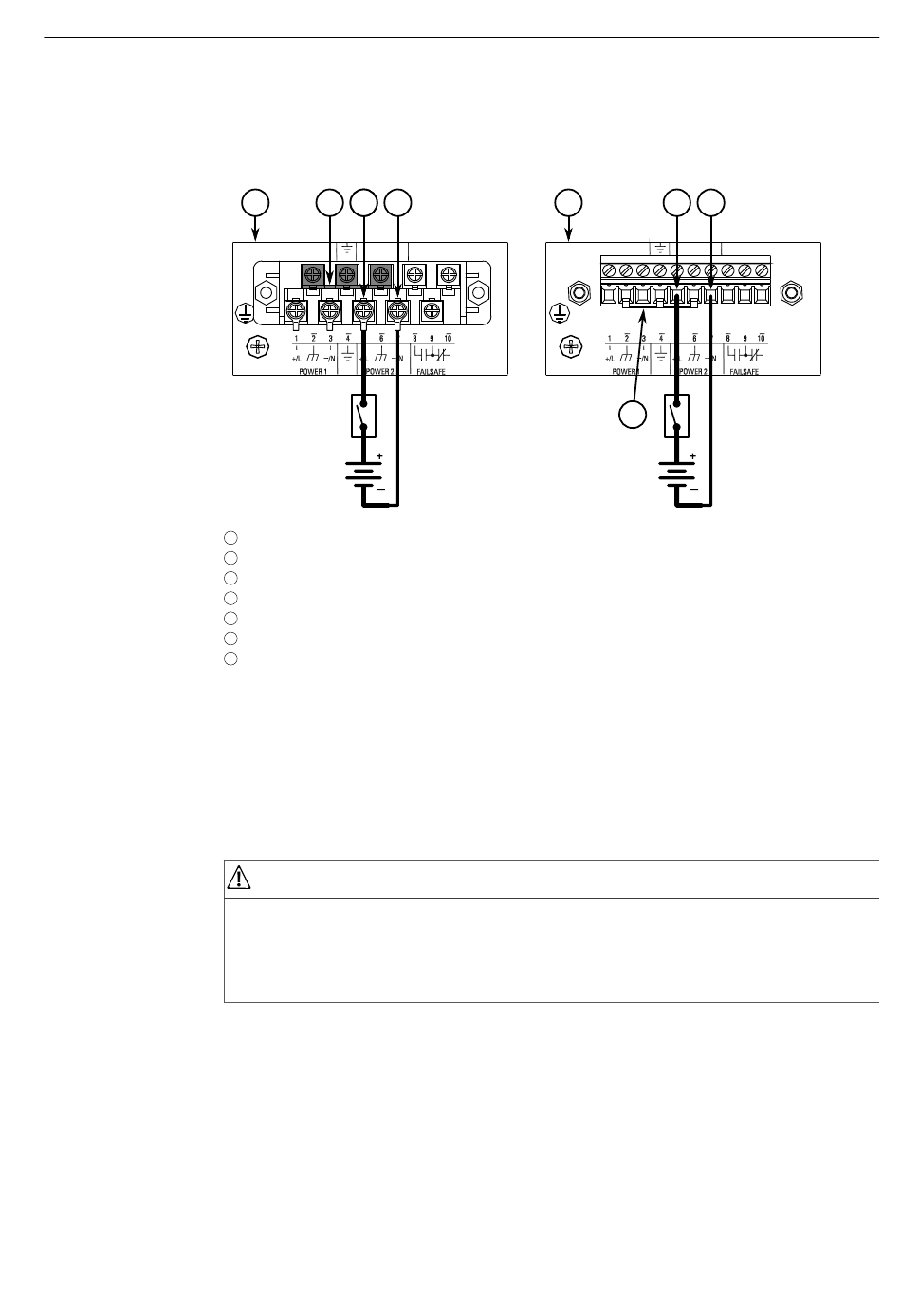

Abbildung 2.7 Verdrahtung der Reihenklemme
Verbinden Sie den Minusdraht von der Stromquelle mit Klemme 7 (-/N) an der
Reihenklemme.
Wenn die externe PoE-Stromversorgung über einen Chassismasseanschluss ver-
fügt, verbinden Sie die Masseklemme an der Stromversorgung mit Klemme 4 an
der Reihenklemme.
GEFAHR
Stromschlaggefahr – Gefahr von lebensgefährlichen Personenschäden,
schweren Personenschäden und/oder Sachschäden
Stellen Sie sicher, dass die mitgelieferte Klemmenabdeckung stets angebracht
ist, bevor das Gerät mit Strom versorgt wird.
Installieren Sie die Klemmenabdeckung.
2 3 4
1
