Installieren des Geräts
2.5.1 Anschluss an Wechsel- oder Gleichstrom
gehen Sie wie folgt vor, wenn nur eine AC/DC-Stromversorgung an das Gerät
angeschlossen ist:
•
•
1.
2.
16
Stellen Sie sicher, dass an dem freien Port eine Reihenklemme installiert
wird und dass alle Leiter der sekundären Reihenklemme ordnungsgemäß
abgeschlossen werden.
Stellen Sie sicher, dass die erste Stromquelle ausgeschaltet ist, wenn Sie eine
zweite Stromquelle anschließen (oder die Verbindung zu ihr trennen).
Stellen Sie beim Anschließen einer sekundären Stromquelle sicher, dass die
derzeit an das Gerät angeschlossene Stromquelle deaktiviert ist (dass z. B. das
Netzkabel aus der Wandsteckdose gezogen ist).
Führen Sie die passende(n) Reihenklemme(n) in das Gerät ein und ziehen Sie
beide Schrauben fest.
Stromquelle
HI
LO

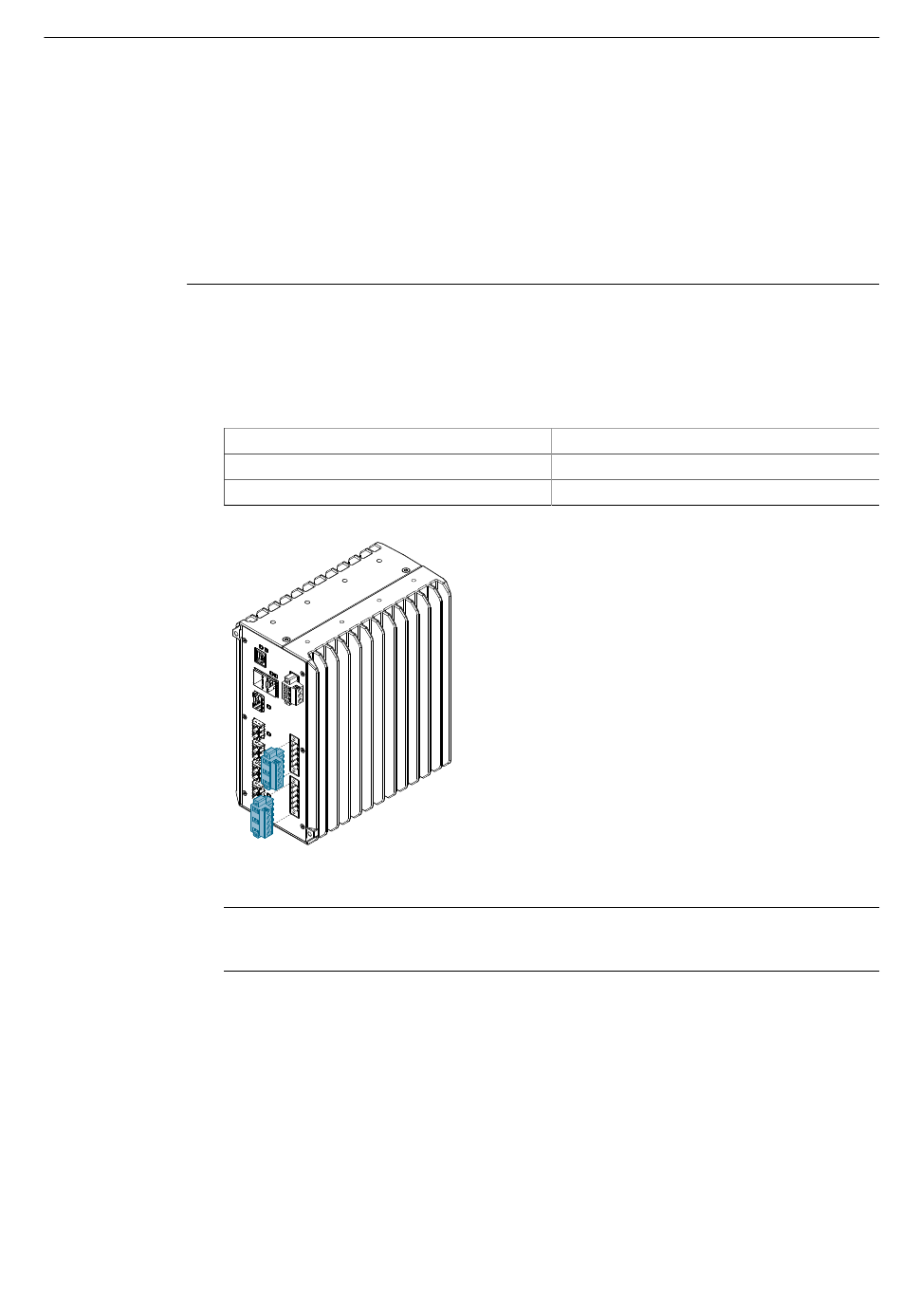

Abbildung 2.7 Montieren der Leistungsklemmenleisten
Hinweis
Ziehen Sie alle Anschlussklemmen mit einem Drehmoment von 0,6 Nm fest.
Reihenklemme
3 POS
5 POS
