Installieren des Geräts
2.5.2 Beispielverdrahtungen
4.
5.
2.5.2

Beispielverdrahtungen

Nachfolgend ist dargestellt, wie eine einzelne und eine doppelte Stromversorgung an
das Gerät angeschlossen wird.
18
3. Verbinden Sie den Erdungsleiter
mit der Masse-/Erdungsklemme
an der Reihenklemme.

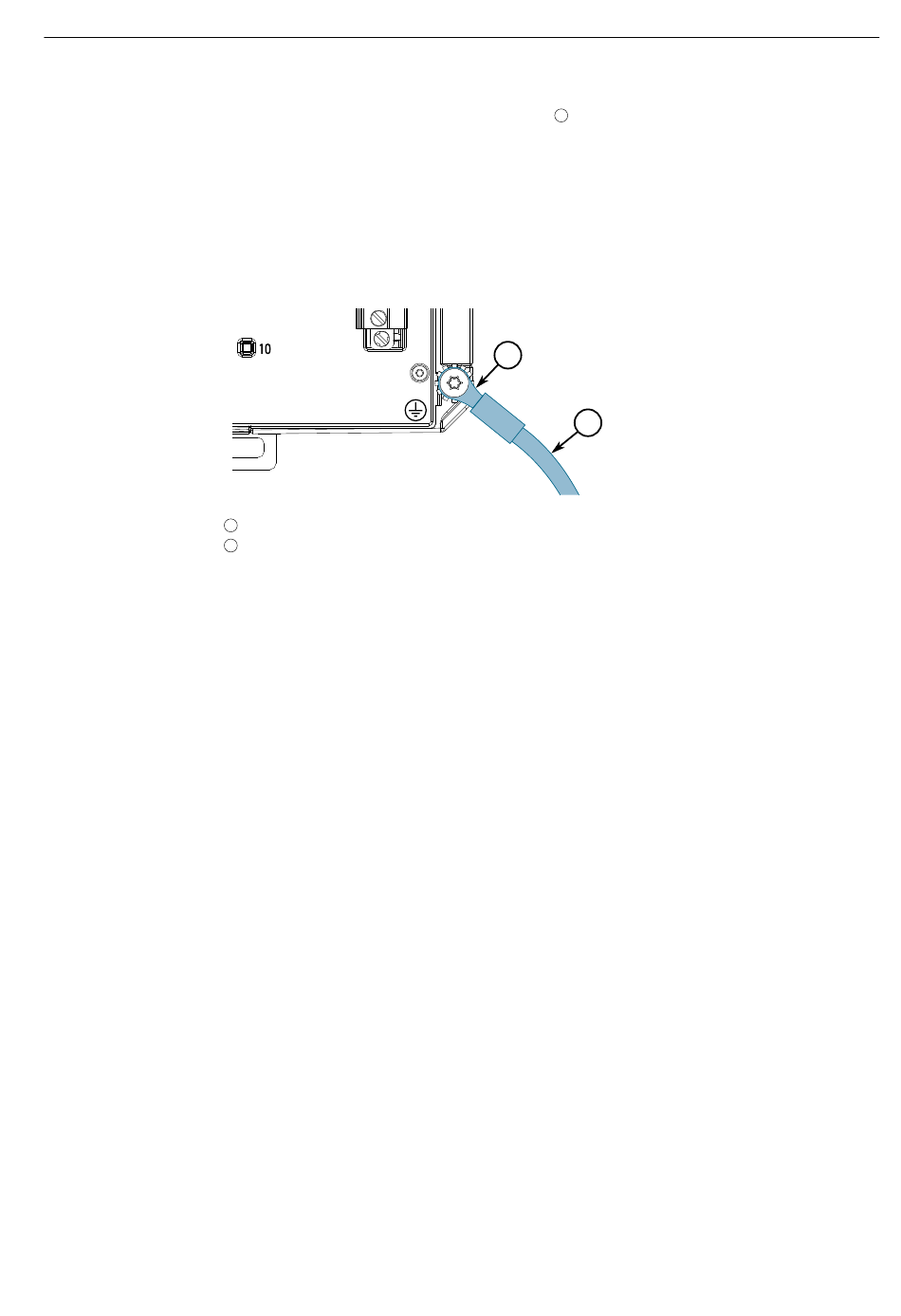

Verbinden Sie die Masse-Erdungsschraube mit Erde (Erdpotential). Es wird
empfohlen, die Masseverbindung mit einer M4-Ringzunge abzuschließen und
mit einem Drehmoment von 1,7 Nm (15 lbf-in) festzuziehen.
Schraube M4
1
Ringzunge M4
2
Abbildung 2.11 Masse-Erdungsanschluss
Schließen Sie die externe Stromversorgung an. LED Power leuchtet grün, wenn
das Gerät mit Strom versorgt wird.
Masse-/Erdungsklemme
3
Abbildung 2.10
1
2
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1490-08
Verdrahtung an DC-
Reihenklemme, LO
RUGGEDCOM RST916C
