Siemens SIMATIC NET RUGGEDCOM RSG907R Betriebshandbuch Seite 28

3.
4.
5.
RUGGEDCOM RSG907R
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1387-18
Schließen Sie das Netzkabel wie folgt an das Gerät an:
AC/DC-Stromversorgung, HI
1. Verbinden Sie den Netzleiter
(AC) bzw. Plusleiter (AC)
mit der Plusklemme /
stromführenden Klemme (+/L)
an der Reihenklemme.
2. Verbinden Sie den Neutralleiter
(AC) oder Minusleiter (DC)
mit der Minusklemme /
neutralen Klemme (-/N) an der
Reihenklemme.
3. Verbinden Sie den Erdungsleiter
mit der Masse-/Erdungsklemme
an der Reihenklemme.
DC-Stromversorgung, LO
1. Verbinden Sie den Plusleiter
mit der Plusklemme (+) an der
Reihenklemme.
2. Verbinden Sie den Minusleiter
mit der Minusklemme (-) an der
Reihenklemme.
3. Verbinden Sie den Erdungsleiter
mit der Masse-/Erdungsklemme
an der Reihenklemme.
Verbinden Sie die Masse-Erdungsschraube mit Erde (Erdpotential). Es wird
empfohlen, die Masseverbindung mit einer M4-Ringzunge abzuschließen und
mit einem Drehmoment von 1,7 Nm (15 lbf-in) festzuziehen.
Schraube M4
1
Ringzunge M4
2

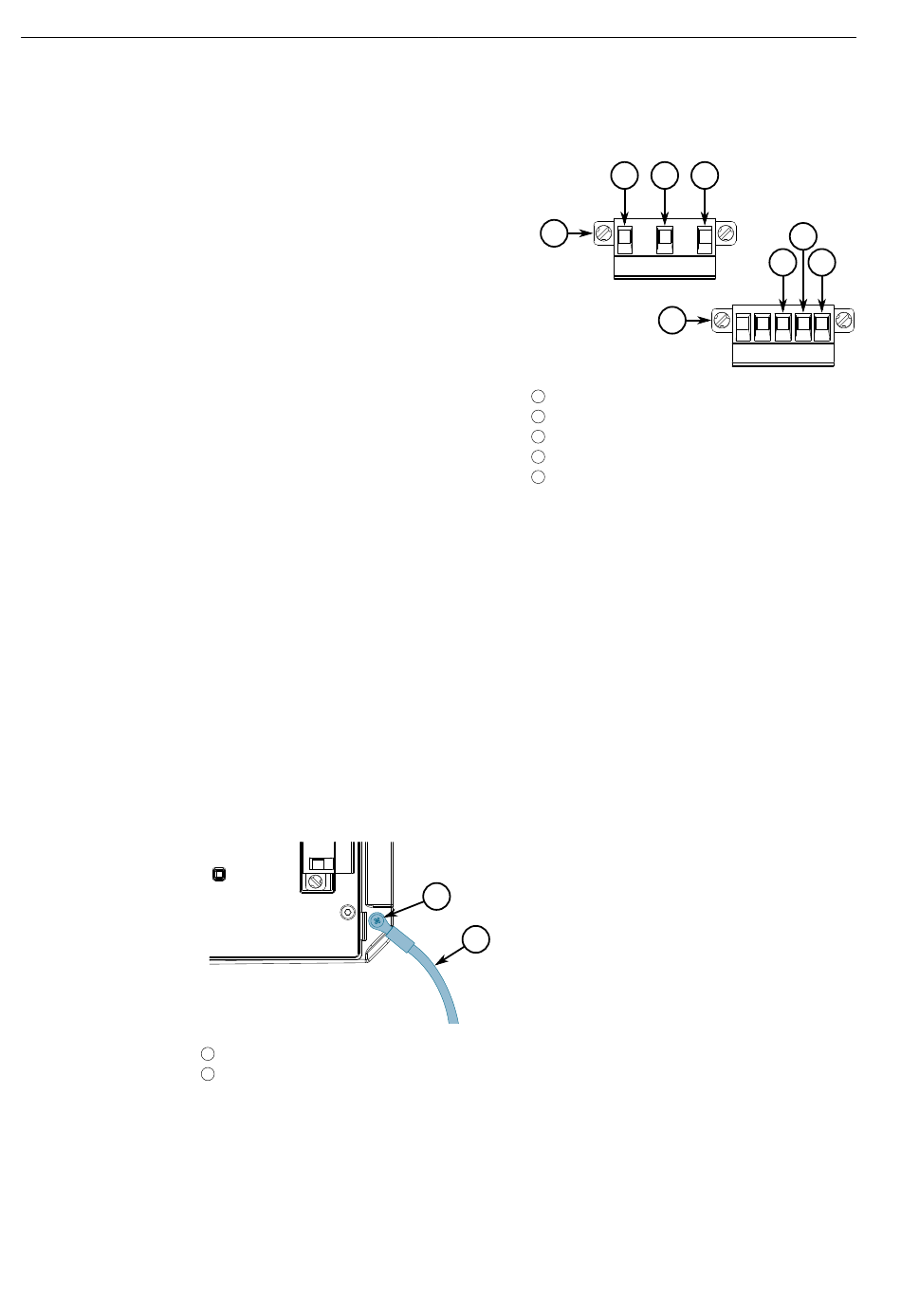

Abbildung 2.9 Masse-Erdungsanschluss
Schließen Sie die externe Stromversorgung an. LED Power leuchtet grün, wenn
das Gerät mit Strom versorgt wird.
2.5.1 Anschluss an Wechsel- oder Gleichstrom
1
3-POS-Reihenklemme
1
5-POS-Reihenklemme
2
Masse-/Erdungsklemme
3
Minusklemme
4
Plusklemme
5
Abbildung 2.8
1
2
Installieren des Geräts
3 4 5
3
2
Klemmenblockverdrahtung
4
5
17
