Montagehandbuch
SIMATIC NET
Rugged Ethernet Switches
RUGGEDCOM RSG2200F
Ausgabe
04/2021
https://www.siemens.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC NET RUGGEDCOM RSG2200F

Inhaltszusammenfassung für Siemens SIMATIC NET RUGGEDCOM RSG2200F

  • Seite 1 Montagehandbuch SIMATIC NET Rugged Ethernet Switches RUGGEDCOM RSG2200F Ausgabe 04/2021 https://www.siemens.com...
  • Seite 2 Vorwort Einleitung Installation des Geräts SIMATIC NET Gerätemanagement Rugged Ethernet Switches RUGGEDCOM RSG2200F Kommunikationsports Technische Daten Montagehandbuch Zertifizierung 04/2021 C79000-G8900-1346-09...

  • Seite 3: Qualifiziertes Personal

    Beachten Sie Folgendes: WARNUNG Siemens -Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation,...

  • Seite 4: Inhaltsverzeichnis

    Zugang zur Dokumentation ..................... v Eingetragene Marken ......................v Gewährleistung ........................v Schulung ..........................vi Kundensupport ........................vi Kontakt Siemens ........................vii Einleitung ..........................1 Funktionale Highlights ..................1 Beschreibung ......................2 Erforderliche Werkzeuge und Werkstoffe ............... 3 Außerbetriebnahme und Entsorgung ..............4 Empfehlungen zur Verkabelung ................
  • Seite 5 Inhaltsverzeichnis GBIC-Ethernetports in Glasfasertechnik ..............26 4.4.1 Installation eines GBIC-Ports in Glasfasertechnik ........... 27 4.4.2 Entfernen eines GBIC-Ports in Glasfasertechnik ............ 28 Technische Daten ........................ 31 Technische Daten der Stromversorgung .............. 31 Fehlersicheres Relais – Technische Daten ............31 Unterstützte Netzwerkstandards ................32 Technische Daten für Ethernet-Port in Kupfertechnik ...........

  • Seite 6: Vorwort

    Verwendung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Gewährleistung Siemens gewährt eine Garantie von fünf (5) Jahren ab dem Kaufdatum auf das Produkt unter der Bedingung, dass das Produkt während der Garantiedauer zu Wartungszwecken an unser Werk zurückgesandt wird. Dieses Produkt enthält keine durch den Anwender zu wartenden Teile.

  • Seite 7: Schulung

    Siemens- Vertriebspartner. Kundensupport Der Kundensupport ist für alle Kunden von Siemens rund um die Uhr an 7 Tagen in der Woche erreichbar. Für technischen Support oder allgemeine Informationen wenden Sie sich auf einem der folgenden Wege an den Siemens-Kundensupport: Online Stellen Sie Ihre Support-Anfrage über...

  • Seite 8: Kontakt Siemens

    Rufen Sie eine lokale Telefon-Hotline an, um eine Support-Anfrage zu stellen. Um die für Sie zuständige Telefonhotline herauszufinden, gehen Sie zu https://w3.siemens.com/aspa_app/?lang=de. Mobilgeräte-App Installieren Sie die Industry Online Support App der Siemens AG auf jedem Gerät mit Android-, Apple iOS- oder Windows-Betriebssystem. Mit dieser App können Sie: •...
  • Seite 9 Vorwort Kontakt Siemens viii RUGGEDCOM RSG2200F Montagehandbuch, 04/2021, C79000-G8900-1346-09...

  • Seite 10: Einleitung

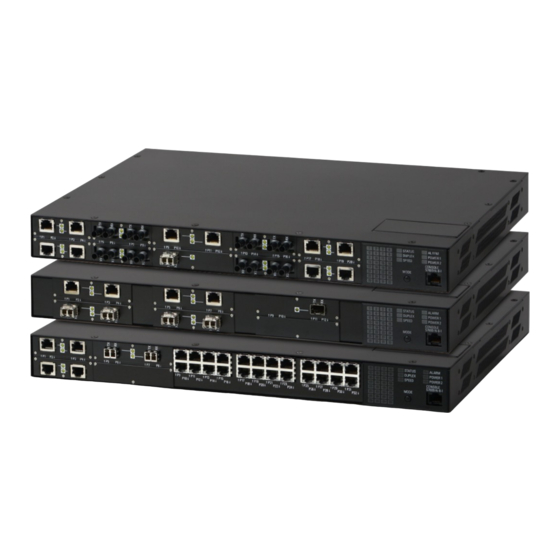

    Einleitung Der RUGGEDCOM RSG2200F ist ein robuster Fully-Managed Ethernet-Switch für den Einsatz im Energieversorgungsbereich, der besonders in den elektrisch rauen und klimatisch anspruchsvollen Umgebungen von Eisenbahn, Umspannwerken und Industrieanlagen zuverlässig arbeitet. Das robuste Hardwaredesign des RUGGEDCOM RSG2200F zusammen mit dem integrierten Rugged Operating System (ROS) sorgen für höhere Systemzuverlässigkeit, verbesserte Netzsicherheit und Netzwerkfunktionen, wodurch er sich hervorragend zur Realisierung von Ethernet- Netzwerken für aufgabenkritische Echtzeit-Steuerungsanwendungen eignet.

  • Seite 11: Beschreibung

    Einleitung 1.2 Beschreibung • Geeignet für Leiterplatten mit Schutzbeschichtung (optional) • Verzinktes Stahlgehäuse 18 AWG Optionen für eine universelle Stromversorgung • Vollständig integrierte, zweifach redundante (optional) Hoch- und Niederspannungsnetzteile • Universeller Hochspannungsbereich: 88-300 VDC oder 85-264 VAC • Gängige Niederspannungsbereiche: 24 VDC (10-36 VDC), 48 VDC (36-72 VDC) •...

  • Seite 12: Erforderliche Werkzeuge Und Werkstoffe

    Einleitung 1.3 Erforderliche Werkzeuge und Werkstoffe Modus Farbe/Zustand Beschreibung Grün (blinkend) Verbindung (Aktivität) Keine Verbindung erkannt Duplex Grün Vollduplexmodus Orange Halbduplexmodus Keine Verbindung erkannt Geschwindigkeit Grün (dauerhaft 100 MBit/s leuchtend) Grün (blinkend) 1000 MBit/s Grün (dauerhaft 10 MBit/s leuchtend) Keine Verbindung erkannt Anzeigemodus-LEDs Die Anzeigemodus-LEDs geben den aktuellen Anzeigemodus...

  • Seite 13: Außerbetriebnahme Und Entsorgung

    Ereignisses zu Fehlern oder Unterbrechungen der Kommunikation kommen kann, die Wiederherstellung jedoch automatisch geschieht. Siemens empfiehlt ebenfalls nicht die Verwendung von in Kupfer ausgeführten Ethernet-Ports zur Anbindung von Geräten im Feld über Entfernungen, durch die bei Fehlerzuständen zwischen Leitung und Erde starke Erhöhungen des Erdpotentials (über 2500 V) auftreten könnten.

  • Seite 14: Unterstützte Glasfaserkabel

    Einleitung 1.5.3 Unterstützte Glasfaserkabel Systemplaner und Systemintegratoren dem Verkabelungsstandard TIA/EIA-568- A der Telecommunications Industry Association (TIA) entnehmen. Dieser legt die Mindestleistungsanforderungen an die Verkabelung für den ordnungsgemäßen Betrieb von Gigabit-Ethernet-Leitungen fest. Um die betriebssichere und fehlerfreie Datenkommunikation sicherzustellen, sollten neue ebenso wie vorhandene Kommunikationswege auf Konformität mit TIA/EIA-568-A geprüft werden.

  • Seite 15: Manipulationsgeschützte Sicherheitssiegel

    Manipulation oder Entfernung von Komponenten nach. NOTICE Verschlissene, beschädigte oder fehlende Siegel sind umgehend zu ersetzen. Ersatzsiegel sind von Siemens erhältlich. Für weitere Informationen wenden Sie sich bitte an einen Siemens-Vertriebspartner. Es gibt drei Möglichkeiten, festzustellen, ob ein Sicherheitssiegel manipuliert wurde: •...

  • Seite 16: Installation Des Geräts

    Dieses Produkt enthält keine durch den Anwender zu wartenden Teile. Die Gewährleistung erlischt, sobald Wartungsmaßnahmen von unbefugtem Personal ausgeführt werden. Von Siemens AG nicht ausdrücklich genehmigte Änderungen können zu ungültigen Spezifikationen, Prüfergebnissen und behördlichen Zulassungen führen, und die Berechtigung des Anwenders zum Betrieb dieses Geräts kann erlöschen.

  • Seite 17: Allgemeines Vorgehen

    Beschädigung. Prüfen Sie, ob der Lieferumfang vollständig ist. Hinweis Wenn ein Teil fehlt oder beschädigt ist, benachrichtigen Sie Siemens. Montage des Geräts Der RUGGEDCOM RSG2200F ist auf maximale Flexibilität bei der Montage und Anzeige ausgelegt. Das Gerät kann mit Steckverbindern ausgerüstet werden, so dass eine Montage in einem Rack 48 cm (19 in), auf einer Hutschiene 35 mm (1,4 in) oder...

  • Seite 18: Montage Des Geräts In Einem Baugruppenträger (Rack)

    Installation des Geräts 2.3.1 Montage des Geräts in einem Baugruppenträger (Rack) Eine Zwangsbelüftung ist nicht erforderlich. Jede zusätzliche Luftzirkulation verringert die Umgebungstemperatur weiter und verbessert so die langfristige Zuverlässigkeit aller im Baugruppenträger montierten Geräte. Hinweis Detaillierte Abmessungen des Geräts zum Einbau in ein Rack, auf einer Hutschiene oder in einer Schalttafel finden Sie in "Maßzeichnungen (Seite 35)".

  • Seite 19: Montage Des Geräts Auf Hutschiene

    Installation des Geräts 2.3.2 Montage des Geräts auf Hutschiene • Stellen Sie sicher, dass der Baugruppenträger und alle Geräte über eine ordnungsgemäße Masse-zu-Erde-Verbindung verfügen. Achten Sie besonders auf Zuleitungen (z.B. Steckerleisten), die nicht direkt mit dem Zweigstromkreis verbunden sind. Gehen Sie wie folgt vor, um das Gerät an einem Standard-Baugruppenträger (48 cm [19 in]) zu montieren: Hinweis Sie können ein Gerät bestellen, bei dem sich die Kommunikationsports vorn oder...

  • Seite 20: Montage Des Geräts In Einer Schalttafel

    Installation des Geräts 2.3.3 Montage des Geräts in einer Schalttafel vorinstalliert werden. Mit Hilfe der Adapter kann das Gerät auf eine Hutschiene (35 mm oder 1,4 in) geschoben werden. NOTICE Eine Hutschienenmontage wird in Umgebungen mit konstanten Vibrationen nicht empfohlen. Gehen Sie wie folgt vor, um das Gerät auf einer DIN-Schiene zu montieren: Richten Sie die Adapter auf die Hutschienen aus und schieben Sie das Gerät in Position.

  • Seite 21: Anschließen Des Ausfallsicheren Alarmrelais

    Installation des Geräts 2.4 Anschließen des ausfallsicheren Alarmrelais Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor: Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den Montagebohrungen aus. Schraube Schalttafel-/Hutschienen-Adapter Abbildung 2.3 Schalttafeleinbau Ziehen Sie die mitgelieferten Schrauben fest, um die Adapter in der Schalttafel zu sichern.

  • Seite 22: Anschluss An Die Netzspannung

    Installation des Geräts 2.5 Anschluss an die Netzspannung Die folgende Abbildung zeigt die korrekten Relaisanschlüsse. Schließerkontakt Massekontakt Öffnerkontakt Abbildung 2.4 Verdrahten des fehlersicheren Alarmrelais Anschluss an die Netzspannung Der RUGGEDCOM RSG2200F unterstützt eine einzelne oder zwei redundante AC- und/oder DC-Stromversorgung(en). Der RUGGEDCOM RSG2200F kann wahlweise mit einer Reihenklemme mit Schraubanschluss oder einer steckbaren Reihenklemme ausgestattet werden, die Strom an beide Stromversorgungen liefert.

  • Seite 23: Anschluss An Wechsel- Oder Gleichstrom

    Installation des Geräts 2.5.1 Anschluss an Wechsel- oder Gleichstrom • Bei für 100-240 VAC ausgelegten Geräten muss ein entsprechend ausgelegter AC-Leistungsschalter installiert werden. • Bei für 125/250 VDC ausgelegten Geräten muss ein entsprechend ausgelegter DC-Leistungsschalter installiert werden. • Bei für 12, 24 oder 48 VDC ausgelegten Stromversorgungen ist kein Leistungsschalter erforderlich.
  • Seite 24 Installation des Geräts 2.5.1 Anschluss an Wechsel- oder Gleichstrom Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der Klemme für Pluspol/Phase (+/L) am Klemmenblock. Reihenklemme mit Schraubanschluss Steckbare Reihenklemme Brücke Plus-Klemme/stromführende Klemme (+/L) Minus-Klemme/neutrale Klemme (-/N) Erdungsklemme für Überspannung Gehäusemasseanschluss Gehäusemasseanschluss Abbildung 2.5 Klemmenblockverdrahtung...

  • Seite 25: Beispielverdrahtungen

    Installation des Geräts 2.5.2 Beispielverdrahtungen des Geräts. Stellen Sie sicher, dass der Kabelschuh mit einem Drehmoment von 1,7 N m (15 lbf·in) festgezogen wird. Edelstahlbolzen Schraube Nr. 6-32 Ringkabelschuh Nr. 6 Abbildung 2.6 Gehäusemasseanschluss GEFAHR Stromschlaggefahr – Lebensgefahr, Gefahr von schweren Personenschäden und/oder Sachschäden. Stellen Sie sicher, dass die mitgelieferte Klemmenabdeckung stets angebracht ist, bevor das Gerät mit Strom versorgt wird.
  • Seite 26 Installation des Geräts 2.5.2 Beispielverdrahtungen Abbildung 2.7 Einzelne AC-Stromversorgung Abbildung 2.8 Einzelne DC-Stromversorgung RUGGEDCOM RSG2200F Montagehandbuch, 04/2021, C79000-G8900-1346-09...
  • Seite 27 Installation des Geräts 2.5.2 Beispielverdrahtungen Abbildung 2.9 Doppelte AC-Stromversorgung Abbildung 2.10 Doppelte PoE-Stromversorgung DC RUGGEDCOM RSG2200F Montagehandbuch, 04/2021, C79000-G8900-1346-09...
  • Seite 28 Installation des Geräts 2.5.2 Beispielverdrahtungen Abbildung 2.11 Doppelte PoE-Stromversorgung AC/DC RUGGEDCOM RSG2200F Montagehandbuch, 04/2021, C79000-G8900-1346-09...
  • Seite 29 Installation des Geräts 2.5.2 Beispielverdrahtungen RUGGEDCOM RSG2200F Montagehandbuch, 04/2021, C79000-G8900-1346-09...

  • Seite 30: Gerätemanagement

    Gerätemanagement In diesem Abschnitt wird beschrieben, wie Sie eine Verbindung zum Gerät herstellen und das Gerät verwalten. Anschließen an das Gerät Im Folgenden werden die verschiedenen Methoden für den Zugriff auf die RUGGEDCOM RSG2200F -Konsole und die Webschnittstellen des Geräts beschrieben.

  • Seite 31: Konfigurieren Des Geräts

    Gerätemanagement 3.2 Konfigurieren des Geräts Bezeichnung Beschreibung Kommentar RJ45- DB9-Buchse Stecker Daten empfangen (zu DTE)   Daten senden (von DTE)   Bereit zum Senden   Bereit zum Senden   Rufindikator   Die Pins DSR, DCD und DTR sind intern verschaltet. Die Pins CTS und RTS sind intern verschaltet. RI ist nicht angeschlossen.

  • Seite 32: Kommunikationsports

    Kommunikationsports Der RUGGEDCOM RSG2200F kann mit Kommunikationsports verschiedener Typen ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern. Mit fünf verfügbaren Steckplätzen unterstützt der RUGGEDCOM RSG2200F eine Vielzahl von Ethernet-Modulen in Glasfaser- oder Kupfertechnik mit einem oder zwei Ports verschiedener Geschwindigkeiten mit bis zu neun Gigabit-Ethernet-Ports (1 GBit/s). Modulzuweisung Abbildung 4.1 Modulzuweisung...

  • Seite 33: Ethernet-Ports In Kupfertechnik

    Kommunikationsports 4.1 Ethernet-Ports in Kupfertechnik   LED-Zustand Beschreibung Gelb (dauerhaft Verbindung hergestellt leuchtend) Gelb (blinkend) Verbindung (Aktivität) Keine Verbindung erkannt Port-LED Abbildung 4.2 Port-LEDs Ethernet-Ports in Kupfertechnik Der RUGGEDCOM RSG2200F unterstützt mehrere Ethernet-Ports des Typs 10/100/1000Base-TX, die den Anschluss an standardmäßige UTP-Kabel der Kategorie 5 (CAT-5) mit Steckverbindern RJ45 ermöglichen.

  • Seite 34: Ethernet-Ports In Glasfasertechnik

    Kommunikationsports 4.2 Ethernet-Ports in Glasfasertechnik Bezeichnung Beschreibung 10/100BASE-TX 1000Base-TX BI_DA- Daten empfangen- oder bidirektionales Paar A- BI_DB+ Daten senden+ oder bidirektionales Paar B+ Reserviert (nicht BI_DC+ Daten senden+ oder anschließen) bidirektionales Paar C+ Reserviert (nicht BI_DC- Daten empfangen- oder anschließen) bidirektionales Paar C- BI_DB- Daten senden- oder bidirektionales Paar B-...

  • Seite 35: Sfp-Transceiver

    Transceiver sowie Anweisungen für Bestellung und Einbau/Ausbau finden Sie im RUGGEDCOM Katalog SFP-Transceiver [https://support.industry.siemens.com/cs/ca/ en/view/109482309]. WICHTIG Verwenden Sie nur SFP-Transceiver, die von Siemens für RUGGEDCOM -Produkte freigegeben sind. Siemens haftet nicht für Leistungsprobleme, die vollständig oder teilweise auf Fremdkomponenten zurückzuführen sind. GBIC-Ethernetports in Glasfasertechnik GBIC-Ethernetports (Gigabit Interface Converter) in Glasfasertechnik sind mit den Steckverbindern SC (Standard oder Subscriber Connector) verfügbar.

  • Seite 36: Installation Eines Gbic-Ports In Glasfasertechnik

    Gehen Sie zum Installieren eines GBIC-Ports in Glasfasertechnik wie folgt vor: NOTICE Elektrische Gefahr – Gefahr von Sachschäden Nur Bauteile verwenden, die für von Siemens für die Verwendung mit RUGGEDCOM- Produkten zertifiziert sind. Es können Schäden am Modul und Gerät auftreten, wenn Kompatibilität und Zuverlässigkeit nicht korrekt beurteilt wurden.

  • Seite 37: Entfernen Eines Gbic-Ports In Glasfasertechnik

    Kommunikationsports 4.4.2 Entfernen eines GBIC-Ports in Glasfasertechnik Verriegelungen auf beiden Seiten des Ports drücken und den Port in den Sockel einsetzen. GBIC-Portmodul in Glasfasertechnik Sockel Verriegelung Abbildung 4.8 Installation eines GBIC-Ports in Glasfasertechnik Verriegelungen loslassen und sicherstellen, dass der Port einrastet. NOTICE Den Staubschutzstopfen nur entfernen, wenn ein Kabel an den GBIC-Port in Glasfasertechnik angeschlossen werden soll.
  • Seite 38 Kommunikationsports 4.4.2 Entfernen eines GBIC-Ports in Glasfasertechnik dem Gehäusemasseanschluss oder einer blanken Metalloberfläche am Router/ Switch verbunden ist. Kabel vom Port trennen entfernen und die Staubkappe am Kabelende anbringen. Die Verriegelungen am Port auf beiden Seiten drücken und den Port aus dem Sockel ziehen.
  • Seite 39 Kommunikationsports 4.4.2 Entfernen eines GBIC-Ports in Glasfasertechnik RUGGEDCOM RSG2200F Montagehandbuch, 04/2021, C79000-G8900-1346-09...

  • Seite 40: Technische Daten

    Technische Daten In diesem Abschnitt sind die technischen Daten und Betriebsbedingungen für das Gerät aufgeführt. Technische Daten der Stromversorgung Der RUGGEDCOM RSG2200F kann mit der folgenden Stromversorgung ausgestattet werden: NOTICE Elektrische Gefahr – Gefahr von Sachschäden. Die Stromversorgung des Geräts muss innerhalb des angegebenen Eingangsleistungsbereichs liegen.

  • Seite 41: Unterstützte Netzwerkstandards

    • Die maximale Segmentlänge ist stark abhängig von Faktoren wie Faserqualität sowie der Anzahl an Verteilern und Spleißen. Für Hilfe bei der Bestimmung der maximalen Segmentabstände wenden Sie sich an einen Siemens- Vertriebspartner. • Alle optischen Leistungsangaben sind als Durchschnittswerte in dBm angegeben.

  • Seite 42: Technische Daten Für Ethernet-Ports In Glasfasertechnik

    Gilt für den typischen Fall. Typische Entfernung. Die maximale Entfernung ist stark abhängig von Faktoren wie Kabeltyp und Anzahl der Steckverbinder und Spleiße. Für Hilfe bei der Bestimmung der maximalen Entfernungen wenden Sie sich an einen Siemens-Vertriebspartner. Gigabit-Ethernet (1 GBit/s) (Glasfaser) – Technische Daten Hinweis Diese Transceiver nutzen einen DFB-Laser und sind nur für den Betrieb bei -20 bis 85...
  • Seite 43 Alle optischen Leistungsangaben sind als Durchschnittswerte in dBm angegeben. Typische Entfernung. Die maximale Segmentlänge ist stark abhängig von Faktoren wie Faserqualität sowie von der Anzahl der Verteiler und Spleiße. Für Hilfe bei der Bestimmung der maximalen Segmentabstände wenden Sie sich an einen Siemens- Vertriebspartner.

  • Seite 44: Betriebsumgebung

    Technische Daten 5.6 Betriebsumgebung Betriebsumgebung Der RUGGEDCOM RSG2200F ist für einen Betrieb unter folgenden Umgebungsbedingungen ausgelegt. Umgebungstemperatur im -40 bis 85 °C (-40 bis 185 °F) Betrieb Umgebungstemperatur -40 bis 85 °C (-40 bis 185 °F) Lagerung Relative 5 % bis 95 % Umgebungsluftfeuchtigkeit Maximale Höhe 2000 m (6562 ft)
  • Seite 45 Technische Daten 5.8 Maßzeichnungen 438.15 Abbildung 5.1 Gesamtabmessungen RUGGEDCOM RSG2200F Montagehandbuch, 04/2021, C79000-G8900-1346-09...
  • Seite 46 Technische Daten 5.8 Maßzeichnungen 32.77 21.08 11.68 479.29 470.4 461.0 Abbildung 5.2 Abmessungen für Baugruppenträgermontage RUGGEDCOM RSG2200F Montagehandbuch, 04/2021, C79000-G8900-1346-09...
  • Seite 47 Technische Daten 5.8 Maßzeichnungen 11.7 10.4 476.3 486.4 Abbildung 5.3 Maße der Schalttafel und der Hutschienenbefestigung RUGGEDCOM RSG2200F Montagehandbuch, 04/2021, C79000-G8900-1346-09...

  • Seite 48: Zertifizierung

    Einrichtungen der Informationstechnik – Sicherheit – Teil 1: General Requirements 6.1.2 Europäische Union (EU) Dieses Gerät erfüllt laut Siemens AG grundlegende Anforderungen und sonstige einschlägige Bestimmungen folgender EU-Richtlinien: • EN 62368-1 Einrichtungen der Informationstechnik – Sicherheit – Teil 1: Allgemeine...

  • Seite 49: Fcc

    Einrichtungen der Informationstechnik – Funkstöreigenschaften – Grenzwerte und Messverfahren Das Gerät ist mit einer CE-Kennzeichnung versehen und kann in der gesamten Europäischen Gemeinschaft eingesetzt werden. Eine Kopie der CE-Konformitätserklärung ist von Siemens AG erhältlich. Informationen zu Ansprechpartnern finden Sie in "Kontakt Siemens (Seite vii)".

  • Seite 50: Ised

    • ISO 9001:2015 Qualitätsmanagementsysteme – Anforderungen 6.1.7 RoHS Für dieses Gerät hat Siemens AG erklärt, dass es die Anforderungen der folgenden RoHS-Schadstoffrichtlinien erfüllt, die eine Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten untersagen: • China RoHS 2 Verwaltungsmaßnahmen zur Kontrolle von Umweltverschmutzungen durch...

  • Seite 51: Typprüfungen Emv Und Umgebungsbedingungen

    Zertifizierung 6.2 Typprüfungen EMV und Umgebungsbedingungen Typprüfungen EMV und Umgebungsbedingungen Der RUGGEDCOM RSG2200F wurde erfolgreich im Hinblick auf EMV (elektromagnetische Verträglichkeit) und auf Umgebungsbedingungen geprüft. EMV-Typprüfungen nach IEC 61850-3 Hinweis • Im Fall einer ausschließlich in Glasfasertechnik ausgeführten Portkonfiguration erfüllt dieses Produkt alle Anforderungen der Class 2. Andernfalls werden alle Anforderungen nach Class 1 für Kupferports erfüllt.
  • Seite 52   (Gleichstrom) Stromanschlüsse   (Wechselstrom) Von Siemens angegebene Schweregrade EMV-Prüfungen zur Störfestigkeit – Typprüfungen nach IEEE 1613 Hinweis Der RUGGEDCOM RSG2200F erfüllt die Anforderungen der Klasse 2 für eine reine Glasfaserkonfiguration und die Anforderungen der Klasse 1 für Kupferanschlüsse. Bei Class 1 ist ein vorübergehender Kommunikationsverlust zulässig, während Class 2...
  • Seite 53 Zertifizierung 6.2 Typprüfungen EMV und Umgebungsbedingungen Beschreibung Prüfstufen Gehäuse Kontakt ± 2 kV ±4 kV ±8 kV Gehäuse Luft ±4 kV ±8 kV ±15 kV Störfestigkeit gegen Gehäuseports 35 V/m hochfrequente elektromagnetische Felder Störfestigkeit gegen Signalports 4 kV bei 2,5 kHz schnelle transiente Stromanschlüsse (Gleichstrom) 4 kV elektrische Störgrößen Stromanschlüsse (Wechselstrom) 4 kV Erdungsports...

  • Seite 54: Weitere Informationen

    Weitere Informationen Siemens RUGGEDCOM https://www.siemens.com/ruggedcom Industry Online Support (Service und Support) https://support.industry.siemens.com Industry Mall https://mall.industry.siemens.com Siemens AG Digital Industry Process Automation Postfach 48 48 90026 NÜRNBERG DEUTSCHLAND...
