Installation des Geräts
2.6.2 Beispielverdrahtungen
4.
5.
2.6.2
Beispielverdrahtungen
Nachfolgend ist dargestellt, wie eine einzelne und eine doppelte Stromversorgung
ans Gerät angeschlossen wird.
16
b.
Verbinden Sie den Minusleiter mit
der Minusklemme (-) an der Rei-
henklemme.
c.
Verbinden Sie den Erdungsleiter
mit der Chassis-/Erdungsklemme
an der Reihenklemme.

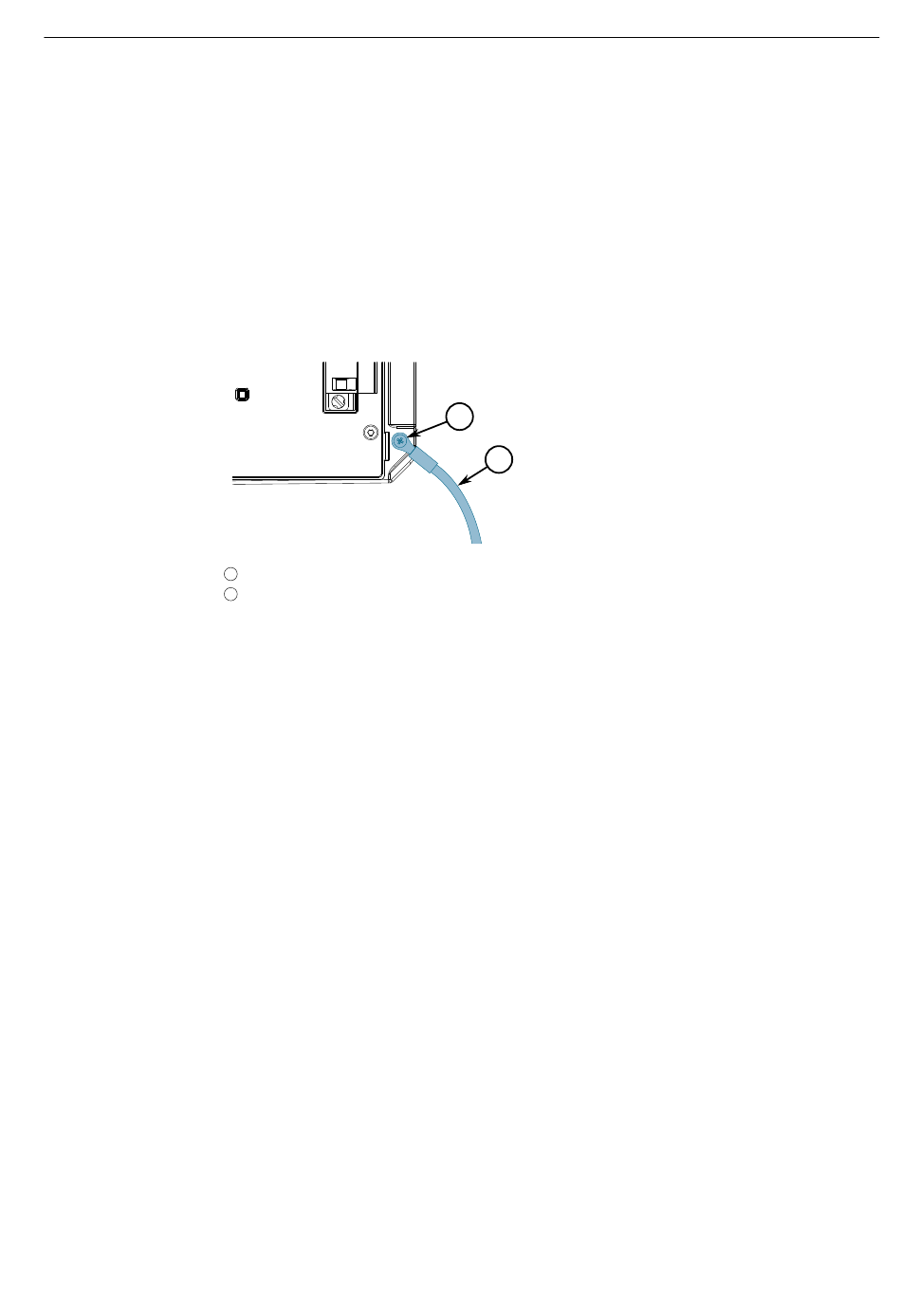

Verbinden Sie die Chassis-Erdungsschraube mit Erde (Erdpotential). Es empfiehlt
sich, den Erdungsanschluss mit einem Ring- oder -Flachkabelschuh M4 abzu-
schließen und mit einem Drehmoment von 1,7 Nm (15 lbf-in) festzuziehen.
Schraube M4
1
Ringkabelschuh M4
2
Abbildung 2.10
Chassis-Erdungsanschluss
Schließen Sie das Netzkabel an die Stromquelle an.
1
2
RUGGEDCOM RSG907R
Montagehandbuch, 02/2020, C79000-G8900-1387-09
