Installieren des Geräts
2.6 Anschließen des Geräts an das Netzwerk
Anschließen an einen HSR-Ring
In dieser Anwendung wird das Gerät als HSR RedBox in einem HSR-Ring betrieben.
Schließen Sie das Gerät wie folgt an:
A
B
5 (Koppler)
1 bis 4
22
Port Anschließen
an...
Anschließen
an Port B des
benachbarten
HSR-Geräts
Anschließen
an Port A des
benachbarten
HSR-Geräts
[Optional]
Verbinden mit
einem Singly
Attached
Node (SAN)
An einen
oder mehrere
Singly
Attached
Nodes (SAN)
anschließen
1
HSR-Ring
1
HSR RedBox (RUGGEDCOM RSG907R)
2
Nicht HSR-fähiges Gerät
3
SAN
4

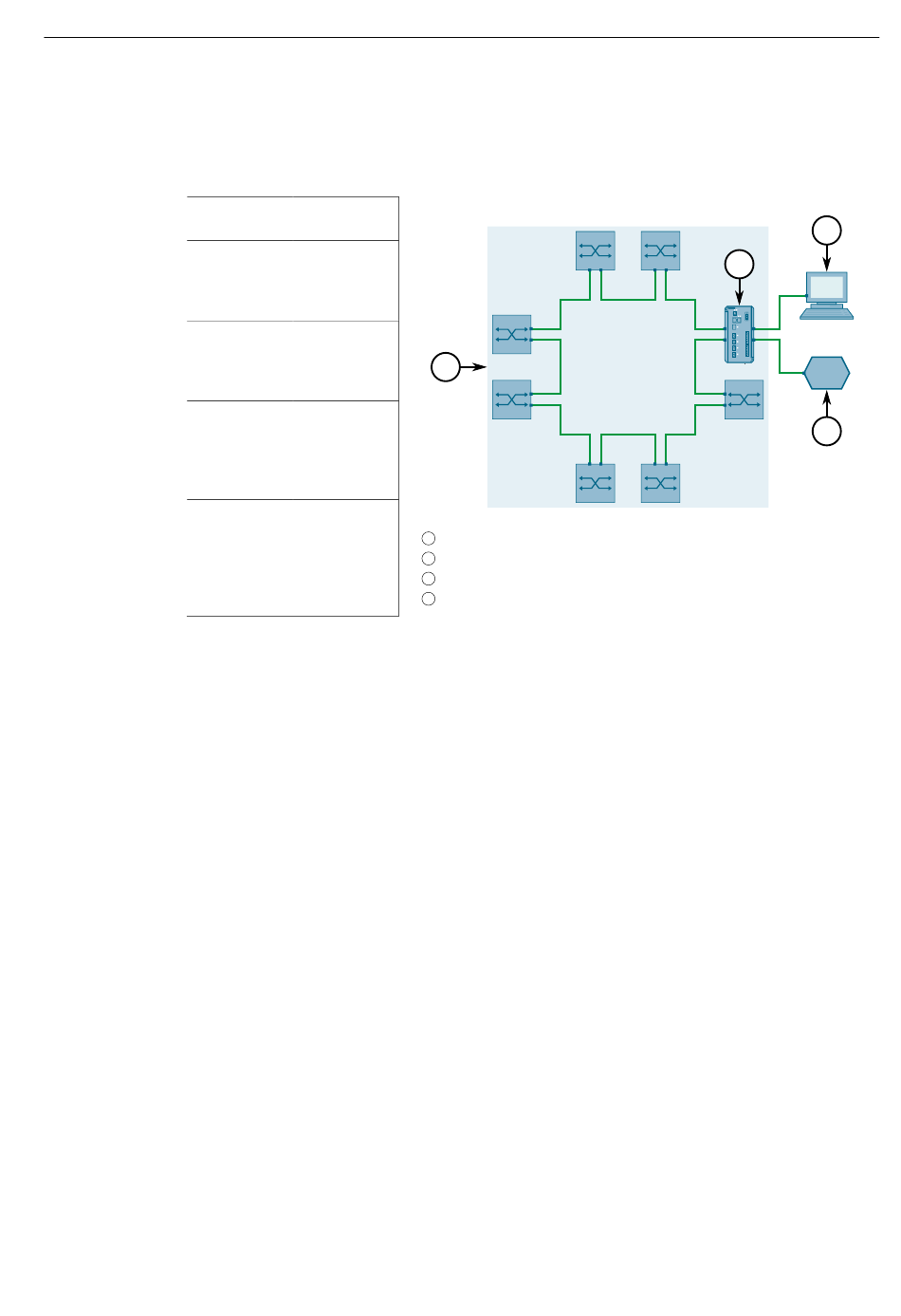

Abbildung 2.18 HSR-Ring
2
A 1
B 5
RUGGEDCOM RSG907R
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1387-18
