Installieren des Geräts
2.5.2 Beispielverdrahtungen
8.
2.5.2

Beispielverdrahtungen

Nachfolgend ist dargestellt, wie eine einzelne und eine doppelte Stromversorgung
angeschlossen wird.
16
Stellen Sie sicher, dass der Kabelschuh mit einem Drehmoment von 1,7 N m (15
lbf·in) festgezogen wird.
1
Edelstahlbolzen
1
Schraube Nr. 6-32
2
Ringkabelschuh Nr. 6
3

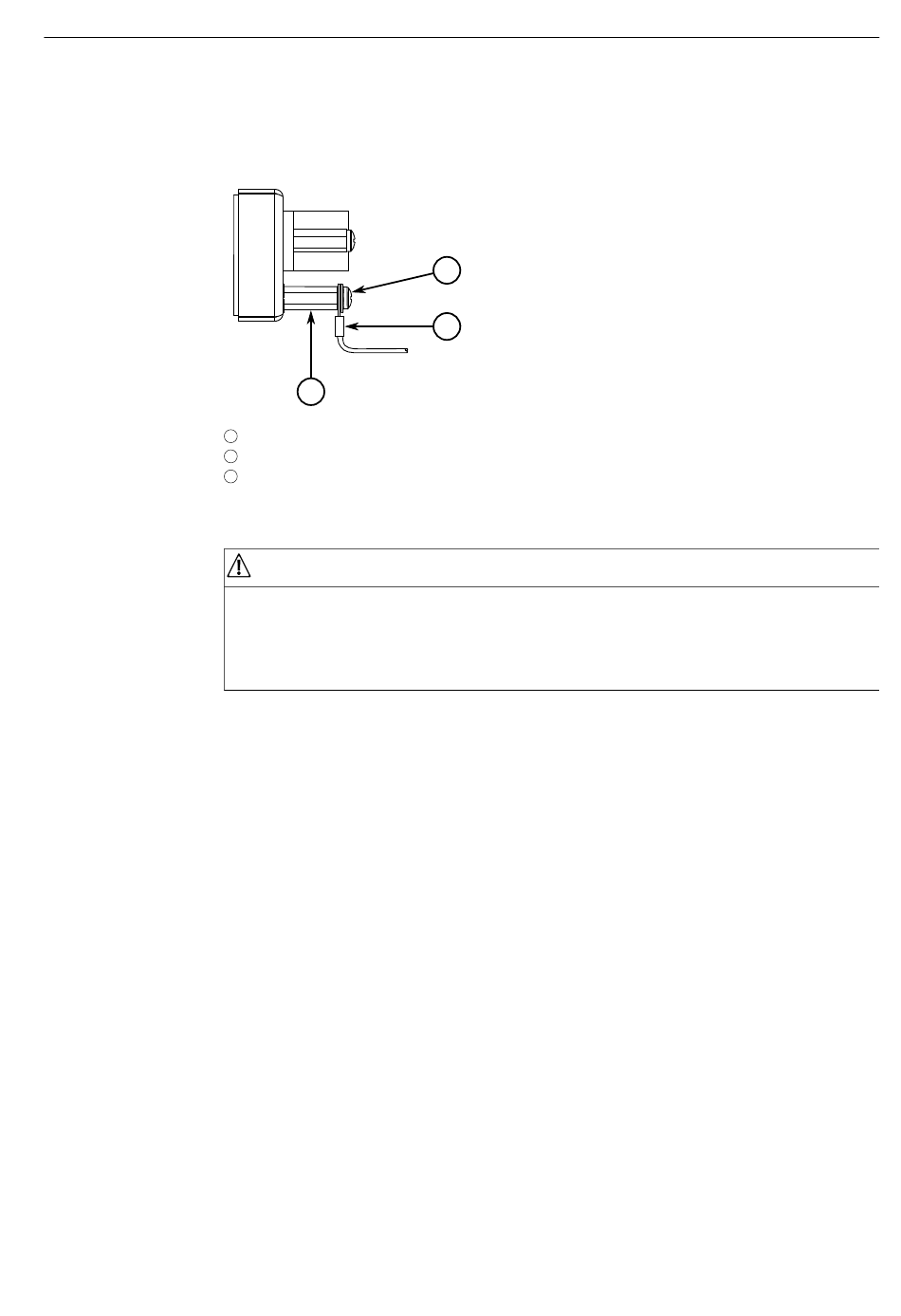

Abbildung 2.6 Chassismasseverbindung
GEFAHR
Stromschlaggefahr – Gefahr von lebensgefährlichen Personenschäden,
schweren Personenschäden und/oder Sachschäden
Stellen Sie sicher, dass die mitgelieferte Klemmenabdeckung stets angebracht
ist, bevor das Gerät mit Strom versorgt wird.
Installieren Sie die Klemmenabdeckung.
2
3
