- Seite 1 Montagehandbuch SIMATIC NET Rugged Ethernet Switches RUGGEDCOM RS910W Ausgabe 02/2020 https://www.siemens.com...
- Seite 2 Vorwort Einleitung Installation des Geräts SIMATIC NET Gerätemanagement Rugged Ethernet Switches RUGGEDCOM RS910W Kommunikations-Ports Technische Daten Montagehandbuch Zertifizierung 02/2020 C79000-G8900-1031-09...
-
Seite 3: Qualifiziertes Personal
Beachten Sie Folgendes: WARNUNG Siemens -Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorge- sehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müs- sen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme,... -
Seite 4: Inhaltsverzeichnis
Haftungsausschluss ......................... v Eingetragene Markenzeichen ....................v Gewährleistung ........................vi Schulung ..........................vi Kundensupport ........................vii Kontakt Siemens ........................vii Einleitung ..........................1 Funktionale Highlights ..................2 Beschreibung ......................3 Erforderliche Werkzeuge und Werkstoffe ............... 4 Außerbetriebnahme und Entsorgung ..............4 Empfehlungen zur Verkabelung ................ - Seite 5 CSA ........................37 6.1.2 FCC ........................38 6.1.3 FDA/CDRH ......................38 6.1.4 ISED ........................38 6.1.5 TÜV SÜD ......................39 6.1.6 RoHS ........................39 6.1.7 Sonstige Zulassungen ..................39 Typprüfungen EMV und Umgebungsbedingungen ..........39 RUGGEDCOM RS910W Montagehandbuch, 02/2020, C79000-G8900-1031-09...
-
Seite 6: Vorwort
Vorwort In diesem Handbuch wird der RUGGEDCOM RS910W beschrieben. Es werden die wesentlichen Funktionen des Geräts, die Installation, Inbetriebnahme und wichtige technische Daten beschrieben. Das Handbuch richtet sich an technisches Netzwerkpersonal, das für die Installati- on, Inbetriebnahme und Instandhaltung des Geräts verantwortlich ist. Seine Verwen- dung ist auch für Netzwerk- und Systemplaner, Systemprogrammierer und Leitungs-... -
Seite 7: Gewährleistung
Verwendung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Gewährleistung Siemens gewährt eine Garantie von fünf (5) Jahren ab dem Kaufdatum auf das Pro- dukt unter der Bedingung, dass das Produkt während der Garantiedauer zu War- tungszwecken an unser Werk zurückgesandt wird. Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile. -
Seite 8: Kundensupport
Vorwort Kundensupport Kundensupport Der Kundensupport ist für alle Kunden von Siemens rund um die Uhr an 7 Tagen in der Woche erreichbar. Für technischen Support oder allgemeine Informationen wen- den Sie sich auf einem der folgenden Wege an den Siemens-Kundensupport: Online Stellen Sie Ihre Support-Anfrage über... - Seite 9 Vorwort Kontakt Siemens viii RUGGEDCOM RS910W Montagehandbuch, 02/2020, C79000-G8900-1031-09...
-
Seite 10: Einleitung
Einleitung Der RUGGEDCOM RS910W ist ein serieller Geräteserver für den Einsatz in der Energie- erzeugung und -verteilung, der ein lokales Netzwerk nach IEEE 802.11b/g (LAN) mit verdrahteten seriellen sowie Ethernet-Ports kombiniert. Damit ist es möglich, über ein WLAN nach IEEE 802.11i jedes serielle Gerät RS232/422/485 bei bis zu 230 Kilo- bit je Sekunde und/oder Ethernet-Geräte für drahtlosen Zugang und Steuerung anzu-... -
Seite 11: Funktionale Highlights
Vollständig integriertes Netzteil • Universeller Hochspannungsbereich: • 125-250 VDC oder 100-240 VAC (Gefährliche Umgebungen) • 88-300 VDC oder 85-264 VAC (Ungefährliche Umgebungen) • Reihenklemmen für zuverlässige wartungsfreie Verbindungen • Sicherheitszulassung CSA/UL 60950-1 bis 85 °C (185 °F) RUGGEDCOM RS910W Montagehandbuch, 02/2020, C79000-G8900-1031-09... -
Seite 12: Beschreibung

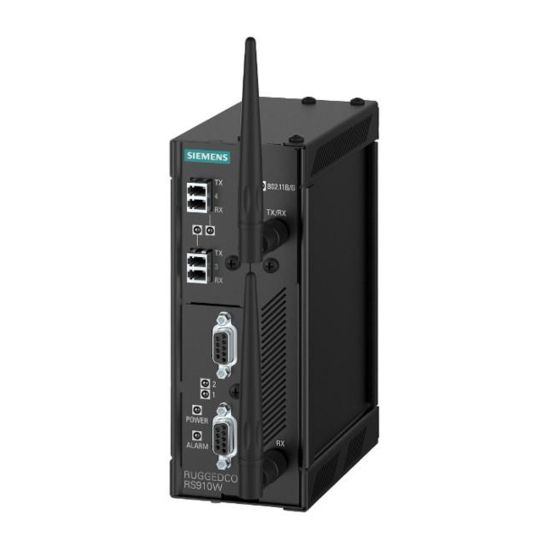

Einleitung 1.2 Beschreibung Beschreibung Der RUGGEDCOM RS910W verfügt auf dem Frontbedienfeld über eine Reihe von Ports, Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren des Geräts sowie zur Fehlerbehebung dienen. LED POWER LED ALARM [Optional] Ethernet-Ports in Kupfertechnik (10/100Base-TX) oder Glasfasertechnik (100Base-FX) -
Seite 13: Erforderliche Werkzeuge Und Werkstoffe
Sie sich an eine für die Entsorgung von Elektroschrott zertifizier- te Einrichtung. Bei Bei Recycling und Entsorgung müssen die örtlichen Vorschriften beachtet werden. Empfehlungen zur Verkabelung Alle Ethernet-Ports in Kupfertechnik an den RUGGEDCOM-Produkten sind mit Über- spannungsschutzschaltungen zum Schutz vor Schäden durch elektrische Transienten RUGGEDCOM RS910W Montagehandbuch, 02/2020, C79000-G8900-1031-09... -
Seite 14: Unterstützte Glasfaserkabel
Fehlern oder Unterbrechungen der Kommunikation kommen kann, die Wiederher- stellung jedoch automatisch geschieht. Siemens empfiehlt ebenfalls nicht die Verwendung von in Kupfer ausgeführten Ethernet-Ports zur Anbindung von Geräten im Feld über Entfernungen, durch die bei Fehlerzuständen zwischen Leitung und Erde starke Erhöhungen des Erdpotentials (über 2500 V) auftreten könnten. - Seite 15 Einleitung 1.5.1 Unterstützte Glasfaserkabel RUGGEDCOM RS910W Montagehandbuch, 02/2020, C79000-G8900-1031-09...
-
Seite 16: Installation Des Geräts
Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile. Die Gewährleis- tung erlischt, sobald Wartungsmaßnahmen von unbefugtem Personal ausgeführt werden. Von Siemens AG nicht ausdrücklich genehmigte Änderungen können zu ungülti- gen Spezifikationen, Prüfergebnissen und behördlichen Zulassungen führen, und die Berechtigung des Anwenders zum Betrieb dieses Geräts kann erlöschen. -
Seite 17: Allgemeines Vorgehen
Beschädigung. Prüfen Sie, ob der Lieferumfang vollständig ist. NOTICE Wenn ein Teil fehlt oder beschädigt ist, wenden Sie sich an Siemens zur Unterstüt- zung. Installation des Geräts in explosionsgefährdeten Bereichen Der RUGGEDCOM RS910W erfüllt konstruktiv die Sicherheitsstandards nach Class I, Division 2 für explosionsgefährdete Bereiche, in denen im Gegensatz zu normalen... -
Seite 18: Montage Des Geräts
Le remplacement de composants pourrait compromettre l'admissibilité à la Classe I, Division 2. Montage des Geräts Der RUGGEDCOM RS910W ist auf maximale Flexibilität bei der Montage und Anzeige ausgelegt. Das Gerät kann mit Adaptern ausgestattet werden, um eine Montage auf einer DIN-Schiene oder in einer Schalttafel zu ermöglichen. -
Seite 19: Montage Des Geräts Auf Einer Din-Schiene
2.4.1 Montage des Geräts auf einer DIN-Schiene Der RUGGEDCOM RS910W kann mit einer auf der Rückseite des Chassis vorinstal- lierten Halterung für die DIN-Schiene bestellt werden. Mit Hilfe des Adapters kann das Gerät auf eine DIN-Schiene (35 mm oder 1.4 in) nach IEC/EN 60715 oder TS35 geschoben werden. - Seite 20 Montage des Geräts auf einer DIN-Schiene Schieben Sie einen Schlitzschraubendreher in die Nut der Schiebeentriegelung und bewegen Sie ihn nach unten. Drücken Sie das Gerät unten gegen die DIN-Schiene und lassen Sie dann die Schiebeentriegelung los, damit das Gerät einrastet. RUGGEDCOM RS910W Montagehandbuch, 02/2020, C79000-G8900-1031-09...
-
Seite 21: Schalttafeleinbau Des Geräts
2.4.2 Schalttafeleinbau des Geräts Für den Schalttafeleinbau kann der RUGGEDCOM RS910W mit Adaptern für die Schalttafel ausgestattet werden, die auf der Ober- und Unterseite des Chassis vorin- stalliert sind. Mithilfe der Adapter ist es möglich, das Gerät mit Schrauben an einer Schalttafel zu befestigen. -
Seite 22: Anschließen Der Antennen
Befestigen Sie die Adapter mit Schrauben Nr. 6-32 an der Schalttafel. Anschließen der Antennen Der RUGGEDCOM RS910W unterstützt zwei Dipolantennen, die für eine bestmögli- che Positionierung um 360 ° um den Anschlusspunkt und um bis zu 90 ° am Schar- nier gedreht werden können. -
Seite 23: Anschließen Des Ausfallsicheren Alarmrelais
Alarm konfiguriert, öffnet das Relais den Schließerkontakt (NO) und schließt den Öffnerkontakt (NC). Hinweis Die Steuerung des Ausgangs des ausfallsicheren Relais ist über RUGGEDCOM RS910W konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung eines Alarms bei Stromausfall. Ausführliche Informationen finden Sie im RUGGEDCOM ROS User Guide zum RUGGEDCOM RS910W. -
Seite 24: Anschluss An Die Netzspannung
Öffnerkontakt Massekontakt Schließerkontakt Abbildung 2.5 Verdrahten des fehlersicheren Alarmrelais Anschluss an die Netzspannung Der RUGGEDCOM RS910W kann mit einer einzelnen AC/DC-Hochspannungsversor- gung oder DC-Niederspannungsversorgung betrieben werden. WICHTIG • Bei für 110/230 VAC ausgelegten Geräten muss ein entsprechend bemessener AC-Leistungsschalter installiert werden. - Seite 25 Spannungen mit Gehäusemasse und muss entfernt werden, um Schäden an der Schutzschaltung während der Prüfung zu verhindern. Hinweis Ziehen Sie alle Anschlussklemmen mit einem Drehmoment von 0,6 Nm fest. Befestigen Sie die Leistungsklemmenleiste am Gerät. RUGGEDCOM RS910W Montagehandbuch, 02/2020, C79000-G8900-1031-09...
- Seite 26 Installation des Geräts 2.7.1 Anschließen der AC/DC-Hochspannungsversorgung Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der Klemme für Pluspol/Phase (+/L) am Klemmenblock. Plusklemme/stromführend (+/L) Minusklemme/neutral (-/N) Überspannungsschutzklemme Geschirmtes Erdungskabel Abbildung 2.6 Klemmenblockverdrahtung RUGGEDCOM RS910W Montagehandbuch, 02/2020, C79000-G8900-1031-09...
-
Seite 27: Anschließen Der Gleichspannungsversorgung (Dc)
Chassis-Erdungsklemme an der Reihenklemme. 2.7.2 Anschließen der Gleichspannungsversorgung (DC) RUGGEDCOM RS910W ist für eine Spannungsversorgung mit 24 V oder 48 V mit Verpolungsschutz und doppelten Spannungsversorgungseingängen ausgestattet, wodurch es möglich ist, das Gerät über redundante Anschlüsse mit einer einzelnen Gleichstromversorgung zu verbinden. - Seite 28 Klemme für den Pluspol am Klemmenblock. ± ± Plusklemme Minusklemme Überspannungsschutzklemme Geschirmtes Erdungskabel Abbildung 2.8 Verdrahtung der Reihenklemme – Einzelne DC-Stromversorgungseingänge Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der Klemme für den Minuspol am Klemmenblock. RUGGEDCOM RS910W Montagehandbuch, 02/2020, C79000-G8900-1031-09...
- Seite 29 Erdungsleiter die Erdungsklemme für Überspannung mit dem Gehäu- semasseanschluss. Die Überspannungsmasseklemme wird als Erdungsleiter für alle Überspannungsschutzschaltungen im Gerät verwendet. Verbinden Sie den von der Spannungsquelle kommenden Erdungsleiter mit der Chassis-Erdungsklemme an der Reihenklemme. RUGGEDCOM RS910W Montagehandbuch, 02/2020, C79000-G8900-1031-09...
-
Seite 30: Gerätemanagement
Verbinden Sie eine Workstation direkt mit dem seriellen RS232-Konsolenport, um Zugriff auf die Boot-Zeitsteuerung und die Konsolenschnittstelle von RUGGEDCOM RS910W zu erhalten. Der Konsolenport bietet Zugriff auf die Konsolenschnittstelle des RUGGEDCOM RS910W. WICHTIG Der serielle Konsolenport ist nur zur temporären Verbindung während der Erstkonfi- guration oder Fehlersuche bestimmt und darf nur in einem sicheren Bereich (gemäß... -
Seite 31: Konfigurieren Des Geräts
Verbinden Sie einen beliebigen verfügbaren Ethernet-Port am Gerät mit einem Management-Switch und greifen Sie über die IP-Adresse des Geräts auf die Konsole und die Webschnittstellen des RUGGEDCOM RS910W zu. Die werkseitig eingestellte IP-Adresse für den RUGGEDCOM RS910W lautet https://192.168.0.1. Weitere Informationen über verfügbare Ports finden Sie unter "Kommunikati-... -
Seite 32: Kommunikations-Ports
Kommunikations-Ports Der RUGGEDCOM RS910W kann mit Kommunikationsports verschiedener Typen aus- gestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern. Ports 1 und 2 Ports 3 und 4 Port 9 Abbildung 4.1 Port-Zuweisung Port 1 und 2 Serielle Ports 3 und 4... -
Seite 33: Pinbelegung
Reserviert (nicht anschließen) Ethernet-Ports Reserviert (nicht anschließen) Daten senden- Reserviert (nicht anschließen) Reserviert (nicht anschließen) Technische Daten Technische Daten zu den verfügbaren Ethernet-Ports in Kupfertechnik finden Sie in "Technische Daten für Ethernet-Port in Kupfertechnik (Seite 32)". RUGGEDCOM RS910W Montagehandbuch, 02/2020, C79000-G8900-1031-09... -
Seite 34: Ethernet-Ports In Glasfasertechnik
Status Beschreibung Gelb (dauerhaft leuchtend) Verbindung hergestellt Gelb (blinkend) Verbindung (Aktivität) Keine Verbindung erkannt Technische Daten Technische Daten zu den verfügbaren Ethernet-Ports in Glasfasertechnik siehe "Tech- nische Daten für Ethernet-Ports in Glasfasertechnik (Seite 33)". RUGGEDCOM RS910W Montagehandbuch, 02/2020, C79000-G8900-1031-09... -
Seite 35: Drahtlose Ethernet-Ports
Kommunikations-Ports 4.3 Drahtlose Ethernet-Ports Drahtlose Ethernet-Ports Der RUGGEDCOM RS910W unterstützt ein optionales Paket aus IEEE 802.11-kompa- tiblen drahtlosen Ethernet-Ports für den Zugriff auf ein drahtloses lokales Netzwerk (WLAN). Entsprechend den gewählten Optionen ist das Gerät für den Einsatz in Nord- amerika (US), der Europäischen Union (EU), Australien (AU) oder Indien (IN) zugelas- sen. -
Seite 36: 4.3.3 Kanalzuteilungen Für Ieee 802.11B/G
Nicht unterstützt in Japan für Betriebsart 802.11g. Serielle Ports Der RUGGEDCOM RS910W unterstützt die seriellen Ports DB9, RJ45 und ST (Straight Tip), die alle im Modus RS232, RS485 oder RS422 betrieben werden können. Hinweis Beim Einschalten sind alle seriellen Ports standardmäßig auf den RS485-Modus ein- gestellt. -
Seite 37: Serielle Rs232/Rs485/Rs422-Ports (Db9)
Serielle RS232/RS485/RS422-Ports (DB9) Der RS910W kann mit seriellen RS232/RS485/RS422-Ports (DB9) ausgestattet werden. Jeder Port kann über das Betriebssystem von RUGGEDCOM RS910W individuell auf den Modus RS232, RS485 oder RS422 eingestellt werden. Weitere Informationen fin- den Sie im RUGGEDCOM ROS User Guide für den RS910W. -
Seite 38: Serielle Rs232/Rs485/Rs422-Ports In Glasfasertechnik
Serielle RS232/RS485/RS422-Ports in Glasfasertechnik Der RS910W kann mit seriellen RS232/RS485/RS422-Ports in Glasfasertechnik ausge- stattet werden. Jeder Port kann über das Betriebssystem von RUGGEDCOM RS910W individuell auf den Modus RS232, RS485 oder RS422 eingestellt werden. Weitere Informationen finden Sie im RUGGEDCOM ROS User Guide für den RS910W. - Seite 39 Das verdrillte Adernpaar muss an beiden Enden der Kette einen Abschluss erhal- ten. Die folgende Abbildung zeigt die empfohlene RS485-Verkabelung. 120Ω 10nF 120Ω 10nF RUGGEDCOM RS910W-Gerät Erdung (Schutzkontakt) Minus Plus Schirmung gegen Erde (an einem einzigen Punkt angeschlossen) RS485-Geräte (insgesamt 32) Abbildung 4.11...
-
Seite 40: Technische Daten
3,15 A(T) 5,5 kVDC 10 W 10 VDC 36 VDC 3,15 A(T) 1,5 kVDC 10 W 37 VDC 72 VDC 3,15 A(T) 1,5 kVDC 10 W (T) kennzeichnet eine träge Sicherung. Die Leistungsaufnahme kann je nach Konfiguration variieren. RUGGEDCOM RS910W Montagehandbuch, 02/2020, C79000-G8900-1031-09... -
Seite 41: Technische Daten Des Ausfallsicheren Alarmrelais
ü IEEE 802.3z 1000Base-LX ü Technische Daten für Ethernet-Port in Kupfertechnik Nachfolgend aufgeführt sind die technischen Daten der Ethernet-Ports in Kupfertech- nik, die für den RUGGEDCOM RS910W bestellt werden können. Geschwindigkeit 10/100Base-TX Steckverbinder RJ45 Duplex FDX/HDX Kabeltyp > CAT 5... -
Seite 42: Technische Daten Für Ethernet-Ports In Glasfasertechnik
Typische Entfernung. Abhängig von der Anzahl der Steckverbinder und Spleiße. RMS 1 Minute. Technische Daten für Ethernet-Ports in Glasfasertechnik Nachstehend sind die Technische Daten für Ethernet-Ports in Glasfasertechnik aufge- führt, die mit dem RUGGEDCOM RS910W angefordert werden können. Hinweis • Alle optischen Leistungsangaben sind als Durchschnittswerte in dBm angegeben. -
Seite 43: Betriebsumgebung
Technische Daten 5.7 Betriebsumgebung Betriebsumgebung Der RUGGEDCOM RS910W ist für einen Betrieb unter folgenden Umgebungsbedin- gungen ausgelegt. Umgebungstemperatur im -40 bis 85 °C (-40 bis 185 °F) Betrieb Umgebungstemperatur bei -40 bis 85 °C (-40 bis 185 °F) Lagerung Relative Umgebungsluftfeuch- 5 % bis 95 %... - Seite 44 Technische Daten 5.9 Maßzeichnungen 65.3 116.59 7.87 Abbildung 5.1 Gesamtabmessungen RUGGEDCOM RS910W Montagehandbuch, 02/2020, C79000-G8900-1031-09...
- Seite 45 Technische Daten 5.9 Maßzeichnungen 132.9 13.64 101.6 11.2 78.74 120.65 Abbildung 5.2 Maße der Schalttafel und der DIN-Schienenbefestigung RUGGEDCOM RS910W Montagehandbuch, 02/2020, C79000-G8900-1031-09...
-
Seite 46: Zertifizierung
Zertifizierung Das RUGGEDCOM RS910W-Gerät wurde gründlich geprüft, um seine Konformität mit anerkannten Normen zu garantieren, und es hat die Zulassung von anerkannten Zulassungsbehörden erhalten. Zulassungen In diesem Abschnitt sind die Normen und Standards aufgeführt, die der RUGGEDCOM RS910W erfüllt. 6.1.1 Das Gerät entspricht den folgenden Normen der Canadian Standards Association... -
Seite 47: Fcc
Title 21 Code of Federal Regulations (CFR) – Chapter I – Sub-Chapter J – Radiolo- gical Health 6.1.4 ISED Siemens AG erklärt in Bezug auf dieses Gerät, dass es die Anforderungen der folgen- den ISED-Norm (Innovation Science and Economic Development) in Kanada erfüllt: • CAN ICES-3 (A) / NMB-3 (A) Dieses Gerät ist konform mit IC RSS-210 und unter der Kennung 4997A-VG5RW80G... -
Seite 48: Tüv Süd
Einrichtungen der Informationstechnik – Sicherheit – Teil 1: Allgemeine Anforde- rungen 6.1.6 RoHS Für dieses Gerät hat Siemens AG erklärt, dass es die Anforderungen der folgenden RoHS-Schadstoffrichtlinien erfüllt, die eine Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten untersagen: •... -
Seite 49: Emv-Typprüfung
IEC 61000-4-12 Gedämpfte Schwingungen Signalports 2,5 kV Gleichtakt bei 1 MHz 1 kV Gegentakt bei 1 MHz DC-Strom- 2,5 kV Gleichtakt bei 1 MHz anschlüsse 1 kV Gegentakt bei 1 MHz AC-Strom- 2,5 kV Gleichtakt bei 1 MHz anschlüsse 1 kV Gegentakt bei 1 MHz IEC 61000-4-16 Netzfrequenzspannung Signalports 30 V Kontinuierlich RUGGEDCOM RS910W Montagehandbuch, 02/2020, C79000-G8900-1031-09... - Seite 50 EMV-Unempfindlichkeitsprüfung nach IEEE 1613 Hinweis Der RUGGEDCOM RS910W erfüllt die Anforderungen der Klasse 2 für eine reine Glas- faserkonfiguration und die Anforderungen der Klasse 1 für Kupferanschlüsse. Bei Class 1 ist ein vorübergehender Kommunikationsverlust zulässig, während Class 2 eine fehlerfreie und unterbrochene Kommunikation erfordert.
-
Seite 51: Typprüfungen Umgebung
95 % (nicht kon- (feuchte Wär- densierend), 55 °C me, zyklisch) (131 °F), 6 Zyklen IEC 60255-21-1 Schwingung 2 g bei 10 Klasse 2 bis 150 Hz IEC 60255-21-2 Stoß 30 g bei 11 ms Klasse 2 RUGGEDCOM RS910W Montagehandbuch, 02/2020, C79000-G8900-1031-09... -
Seite 52: Weitere Informationen
Weitere Informationen Siemens RUGGEDCOM https://www.siemens.com/ruggedcom Industry Online Support (Service und Support) https://support.industry.siemens.com Industry Mall https://mall.industry.siemens.com Siemens AG Digital Industry Process Automation Postfach 48 48 90026 NÜRNBERG DEUTSCHLAND...
