Verbinden mit einem lokalen Netzwerk
In dieser Anwendung wird das Gerät als Switch in einem lokalen Netzwerk (LAN)
betrieben. Schließen Sie das Gerät wie folgt an:
A
B
5 (Koppler)
1 bis 4
Verbinden mit einem PRP-Netzwerk
In dieser Anwendung wird das Gerät als PRP RedBox in einem PRP-Netzwerk
betrieben. Schließen Sie das Gerät wie folgt an:
A
B
5 (Koppler)
1 bis 4
RUGGEDCOM RSG907R
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1387-18
Port Anschließen an...
Nicht belegt
Nicht belegt
An ein Ethernet-
fähiges Gerät
anschließen, wenn
der RUGGEDCOM
RSG907R als HSR
oder PRP RedBox
konfiguriert ist
An ein Ethernet-
fähiges Gerät
anschließen
Port Anschließen an...
An LAN A anschließen
An LAN B anschließen
An einen oder
mehrere Singly
Attached Nodes (SAN)
anschließen
2.6 Anschließen des Geräts an das Netzwerk
1
1
2
2
3
Ethernet-fähiges Gerät
1
Switch (RUGGEDCOM RSG907R)
2
Router
3

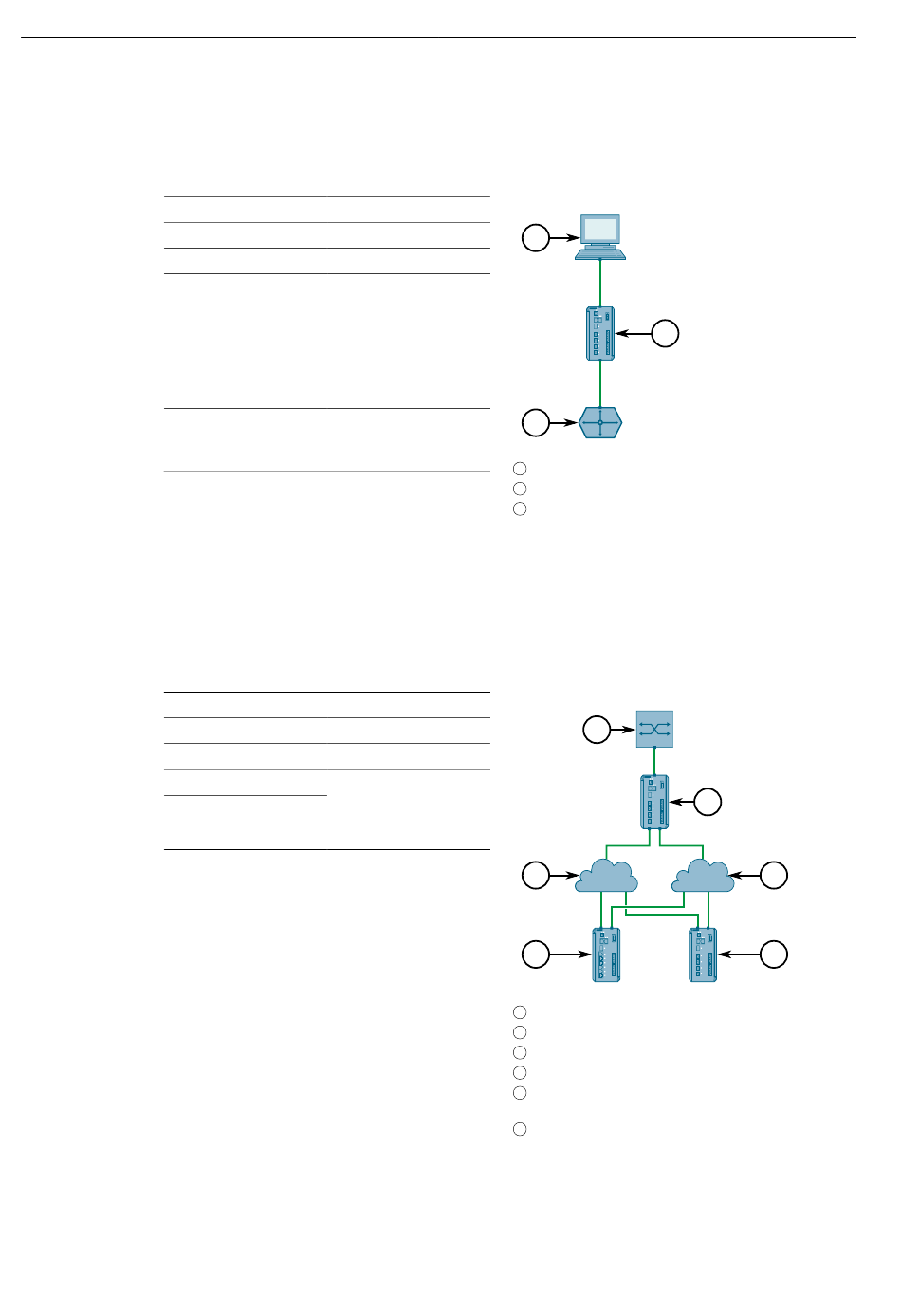

Abbildung 2.16 LAN
1
1
B A
B
3
B A
5
VDAN
1
PRP RedBox (RUGGEDCOM RSG907R)
2
LAN B
3
LAN A
4
DAN (RUGGEDCOM RSG907R RSG909R;
5
RSG908C; RSG910C)
DAN (RUGGEDCOM RSG907R RSG907R)
6
Abbildung 2.17 PRP-Netzwerk
