Installieren des Geräts
2.6 Anschließen des Geräts an das Netzwerk
A
B
5 (Koppler)
1 bis 4
24
Port Anschließen
an...
Anschließen
an Port B der
benachbarten
HSR/HSR
RedBox oder
an den HSR-
Ring
Anschließen
an Port A der
benachbarten
HSR/HSR
RedBox oder
an den HSR-
Ring
An den
Kopplungsport
(Interlink-
Port) der
Partner-HSR/
HSR-RedBox
anschließen
An einen
oder mehrere
Singly
Attached
Nodes (SAN)
anschließen
1
2
4
3
HSR-Ring
1
HSR Quadbox
2
HSR/HSR RedBox (RUGGEDCOM RSG909R/RSG908C/
3
RSG910C)
HSR/HSR RedBox (RUGGEDCOM RSG907R)
4

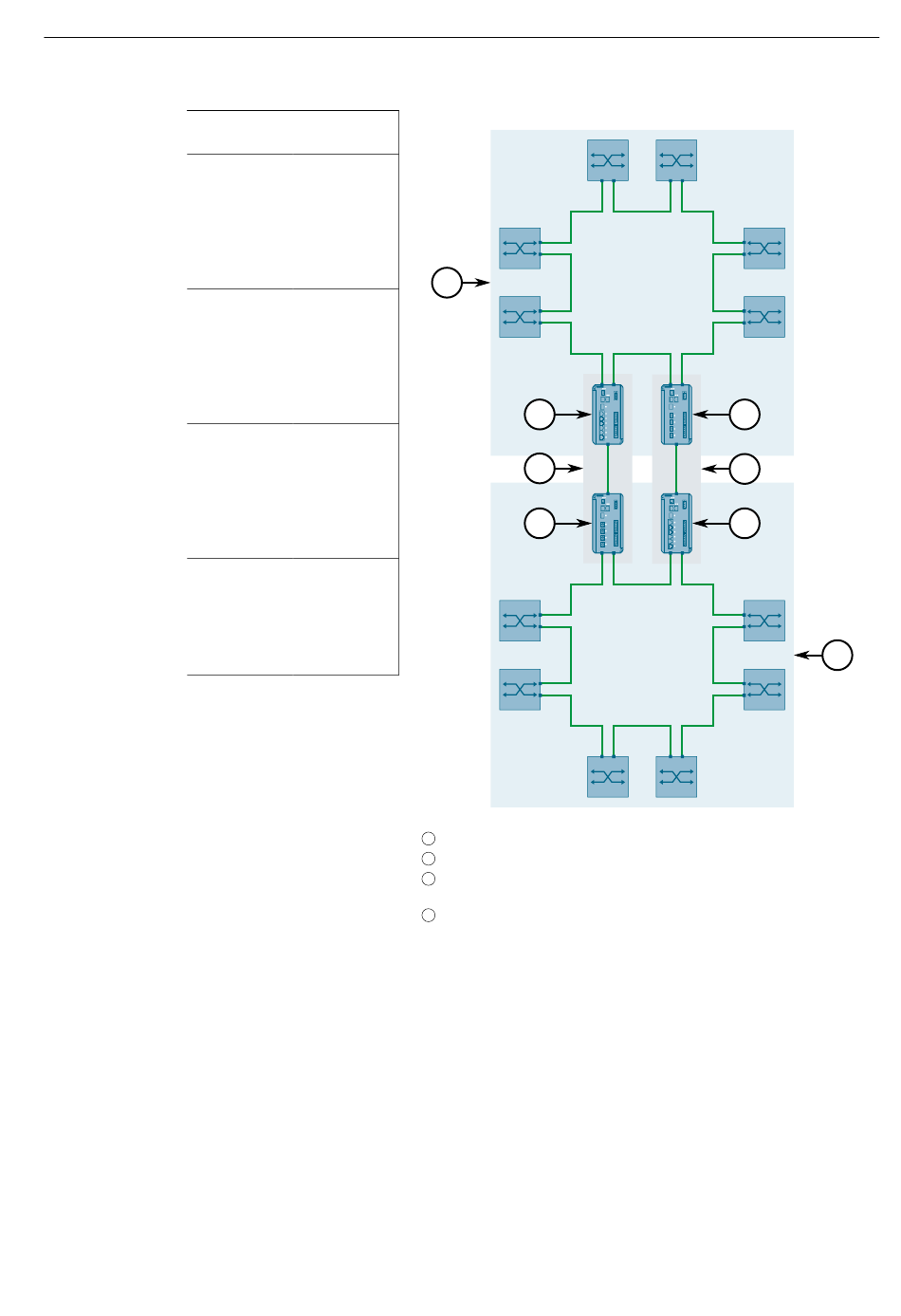

Abbildung 2.20 HSR Quadbox
B A B A
3
7 5
4
5 7
2
B A B A
