Installieren des Geräts
2.3.1 Montage des Geräts auf einer DIN-Schiene
Gerät auf eine DIN-Schiene (35 mm oder 1.4 in) (15 mm oder 0.6 in) nach IEC/EN
60715 oder TS35 geschoben werden.
Eine Hutschienenmontage wird in Umgebungen mit konstanten Vibrationen nicht
empfohlen.
Montage des Geräts
Gehen Sie wie folgt vor, um das Gerät auf einer DIN-Schiene zu montieren:
1.
2.
3.
10
NOTICE
Hängen Sie die oberen Haken des Adapters auf der DIN-Schiene ein.
Hinweis
Der Adapter besitzt an der Unterseite eine Schiebeentriegelung mit einer Nut für
einen Schlitzschraubendreher.
DIN-Schiene
1
Adapter für DIN-Schiene
2

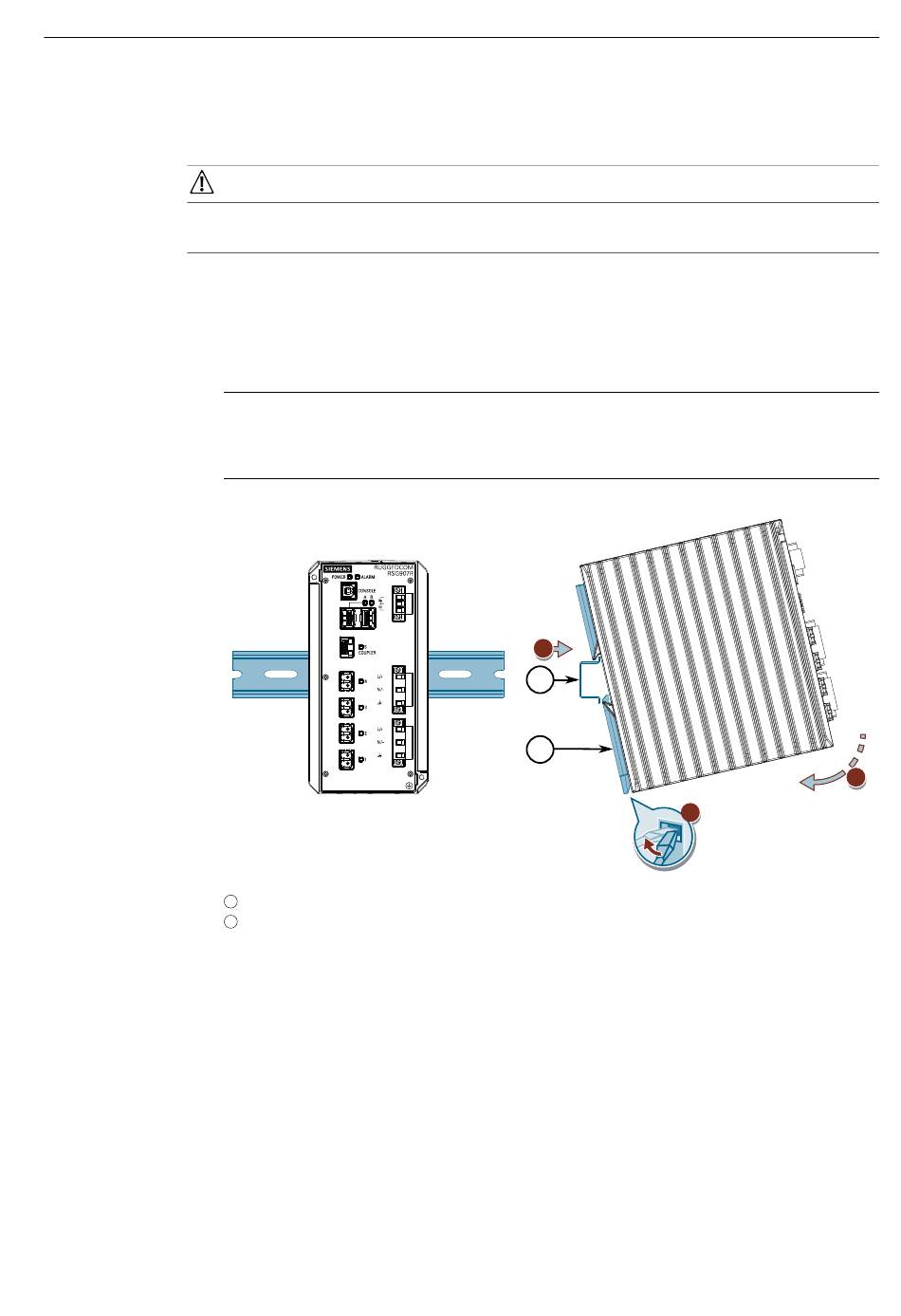

Abbildung 2.1 Montage des Geräts auf einer DIN-Schiene
Schieben Sie einen Schlitzschraubendreher in die Nut der Schiebeentriegelung
und bewegen Sie ihn nach unten.
Drücken Sie das Gerät unten gegen die DIN-Schiene und lassen Sie dann die
Schiebeentriegelung los, damit das Gerät einrastet.
1
1
2
2
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1387-18
3
RUGGEDCOM RSG907R
