Kommunikations-Ports
4.1 RNA-Ports
HSR/PRP-Ports
Port
LEDs
Jeder RAN-Port verfügt über eine LED, die den Zustand (Verbindung/Aktivität) des
Ports anzeigt.
Grün (dauerhaft leuchtend)
Grün (blinkend)
Aus
Kompatible SFPs
Weitere Informationen über die mit dem RUGGEDCOM RSG907R kompatiblen
Transceiver sowie Anweisungen für Bestellung und Einbau/Ausbau finden Sie im
"RUGGEDCOM Katalog SFP-Transceiver [https://support.industry.siemens.com/cs/ca/
en/view/109482309]".
Verwenden Sie nur SFP-Transceiver, die von Siemens für RUGGEDCOM-Produkte
freigegeben sind. Siemens haftet nicht für Leistungsprobleme, die vollständig oder
teilweise auf Fremdkomponenten zurückzuführen sind.
Die RNA-Ports A und B müssen mit der gleichen Geschwindigkeit arbeiten. Eine
Nichtübereinstimmung der Geschwindigkeiten dieser Ports bewirkt einen Alarm.
Achten Sie darauf, SFPs mit kompatiblen Geschwindigkeiten an den Ports A und B zu
verwenden.
28
Beschreibung
A Port A und B ermöglichen den Anschluss des
Geräts an PRP-Netzwerk oder an einen HSR-
B
Ring.
5 Der Coupler Port dient folgenden Zwecken:
• Verbinden von zwei HSR-Geräten zu einer
QuadBox
• Verbinden eines SAN mit einem HSR-Ring
über ein HSR-Gerät
• Verbinden eines VDAN mit einem PRP-
Netzwerk über ein PRP-Gerät
• Verbinden eines HSR-Rings mit einem
PRP-Netzwerk und umgekehrt
• Verbinden eines HSR-Rings mit einem
RSTP-Netzwerk
Zustand
NOTICE
NOTICE
1
2
Ports A und B
1
Port 5 (Koppler)
2

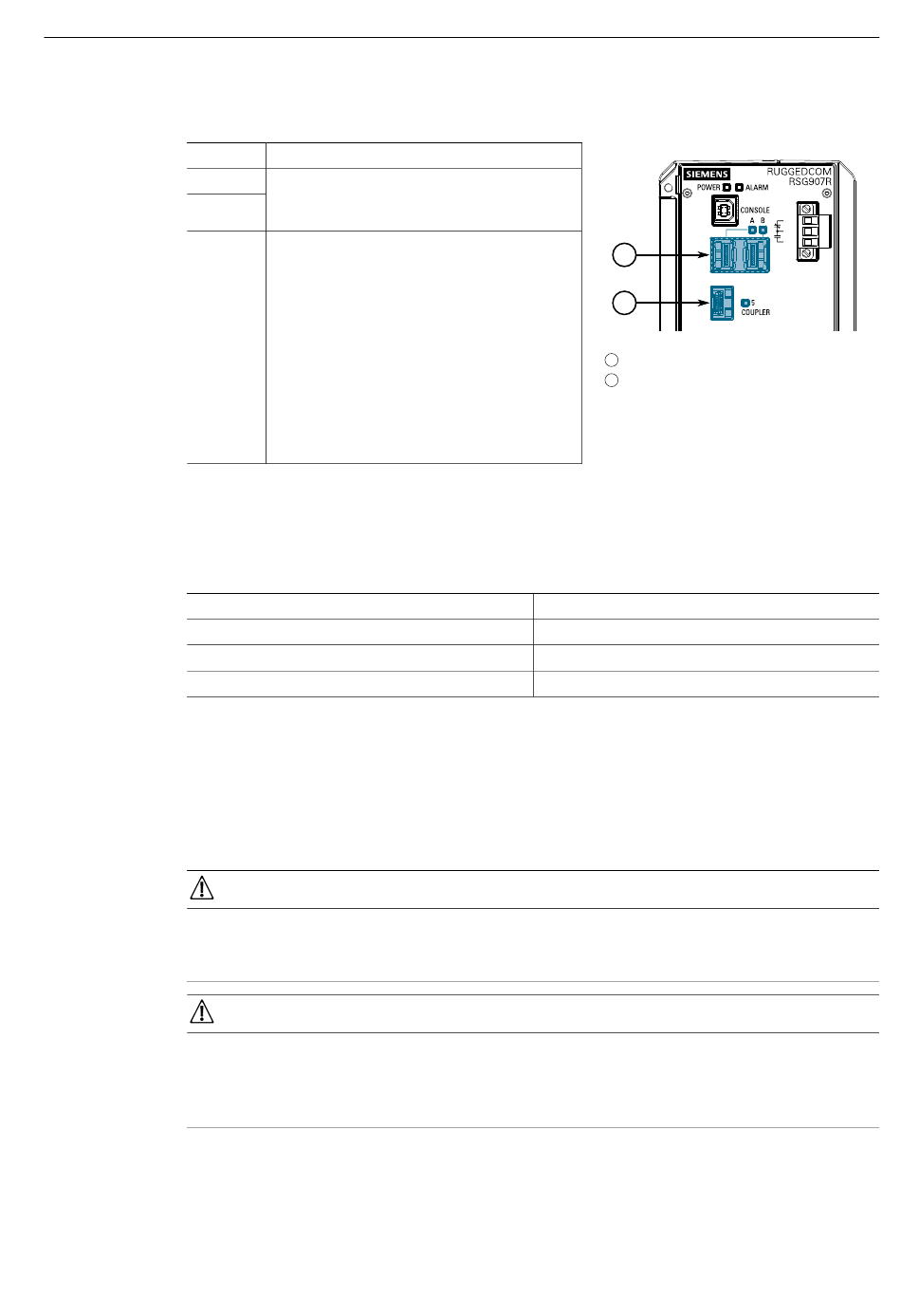

Abbildung 4.2
Beschreibung
Verbindung hergestellt
Verbindung (Aktivität)
Keine Verbindung erkannt
