Siemens SIMATIC NET RUGGEDCOM RSG907R Betriebshandbuch Seite 14

3
4
5
6
1
2
3
4
5
6
7
8
9

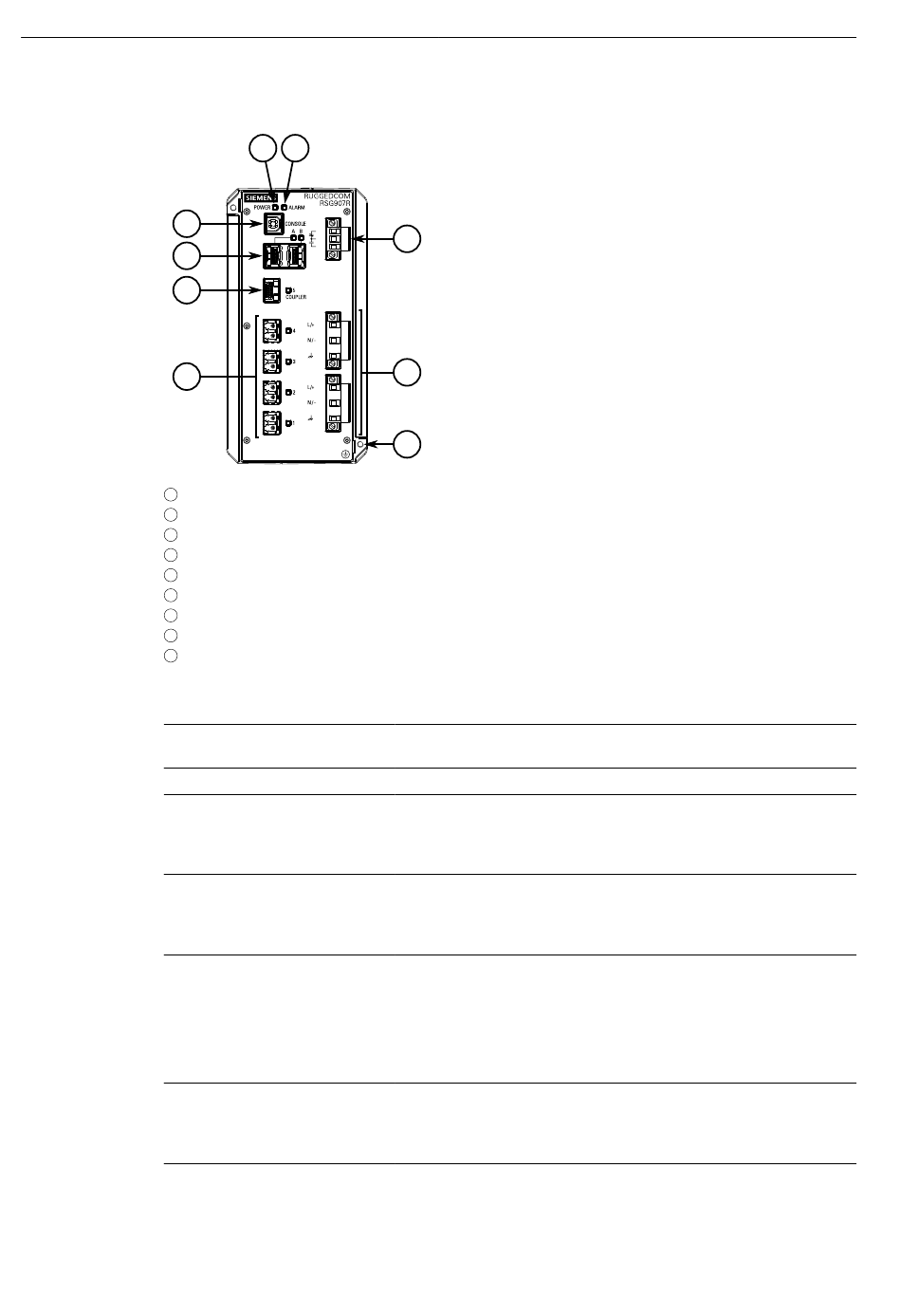

Abbildung 1.1
LED POWER
LED ALARM
Konsolenport
Kommunikations-Ports
Fehlersicheres Alarmrelais
Reihenklemmen für
Stromversorgung
Chassis-Erdungsklemme
RUGGEDCOM RSG907R
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1387-18
1 2
LED POWER
LED ALARM
USB-Konsolenport
RNA-Port (Port A/B)
Port 5
Ethernet-Ports in Glasfasertechnik (Ports 1 bis 4)
Fehlersicheres Alarmrelais
Reihenklemmen für Stromversorgung
Masse-Erdungsschraube
RUGGEDCOM RSG907R
7
8
9
Leuchtet grün beim Hochfahren und wenn das Gerät mit Strom
versorgt wird.
Leuchtet rot, wenn eine Alarmbedingung vorhanden ist.
Der USB-Konsolenport Typ B dient als direkte Schnittstelle mit dem
Gerät und für den Zugriff auf anfängliche Verwaltungsfunktionen.
Weitere Informationen zum Anschluss des Geräts über den seriellen
Konsolenport finden Sie in "Anschließen an das Gerät" (Seite 25).
Kommunikationsports empfangen und senden Daten und
ermöglichen den Zugriff auf die Webschnittstelle für RUGGEDCOM
ROS. Weitere Informationen zu den verschiedenen Ports finden Sie
unter "Kommunikations-Ports" (Seite 27).
Das fehlersichere Alarmrelais verriegelt sich bei einer
Stromunterbrechung oder anderen Alarmbedingungen und
wechselt in den Default-Zustand. Weitere Informationen finden Sie
unter:
• "Anschließen des fehlersicheren Alarmrelais" (Seite 13)
• "Technische Daten des fehlersicheren Alarmrelais" (Seite 31)
Steckbare Reihenklemmen für den Anschluss einer oder mehrerer
Stromquellen. Weitere Informationen finden Sie unter "Anschluss
an die Netzspannung" (Seite 14) und "Technische Daten der
Stromversorgung" (Seite 31).
Schützt das Gerät vor Stoßspannungen und vor der Entladung
angesammelter statischer Elektrizität. Weitere Informationen
Einleitung
1.2 Beschreibung
3
