Montage

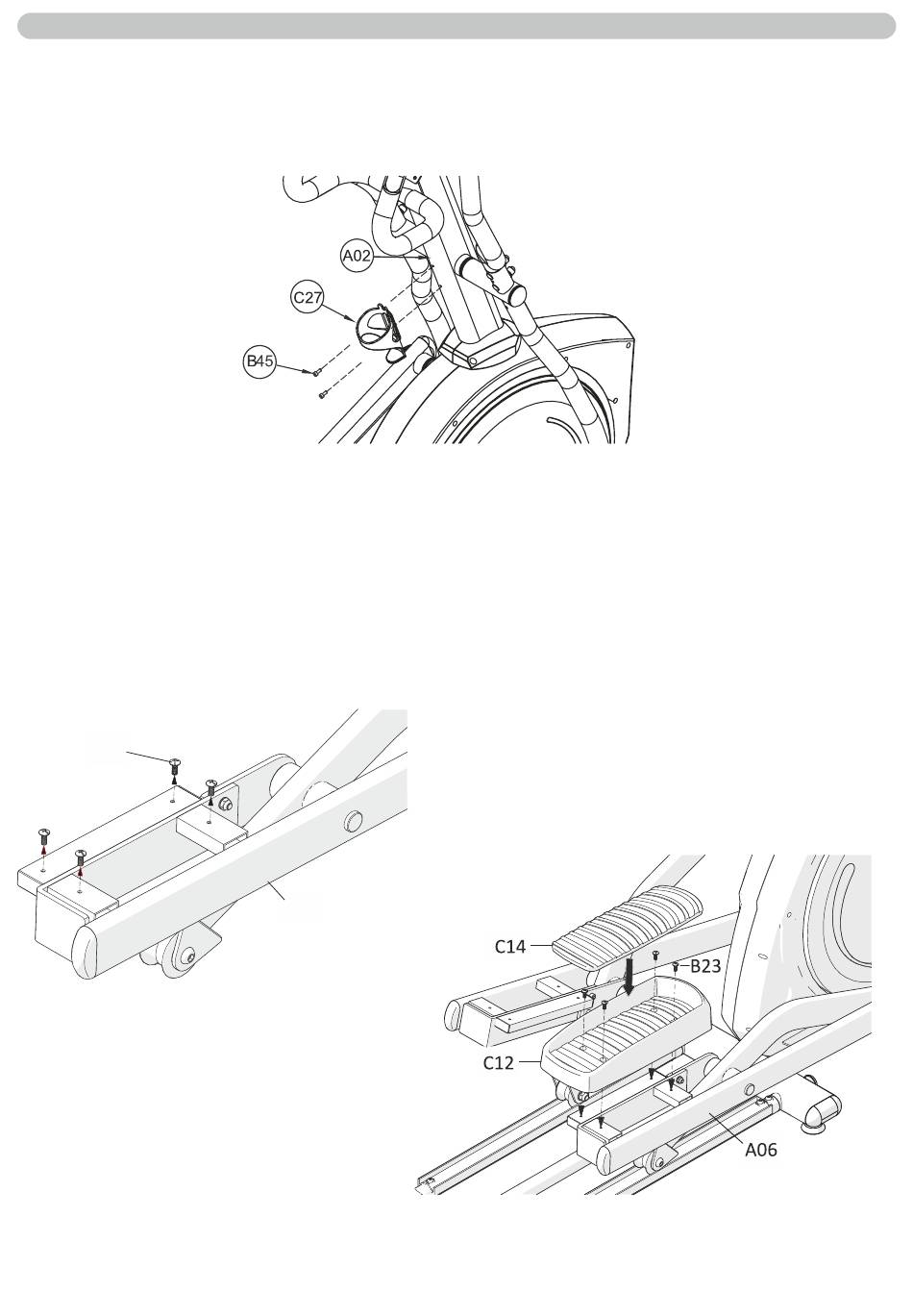

Schritt 8: Montage der Pendelrohr-Geäuse
Lösen und entfernen Sie die beiden, bereits am Lenkerschaft (A02) vormontierten Schrauben (B45).
Befestigen Sie dann den Flaschenhalter (C27) mit den soeben gelösten zwei Schrauben (B45) am Lenkerschaft.
Schritt 9: Montage der Pedale & Trittflächen
Lösen und entfernen Sie die vier Schrauben (B23) an der Aufnahme des rechten Pedalarms (A06).
Befestigen Sie dann das Pedal (C12) mit den soeben gelösten Schrauben (B23) am rechten Pedalarm (A06).
Ziehen Sie die Schutzfolie auf der Unterseite der Trittflächen (C14) ab und kleben Sie diese dann auf das soeben
montierte Pedal (C12) auf.
Verfahren Sie nun ebenso mit dem linken Pedal.
B23
A06
11
