Pilz PDP67 F 4 code Bedienungsanleitung Seite 21

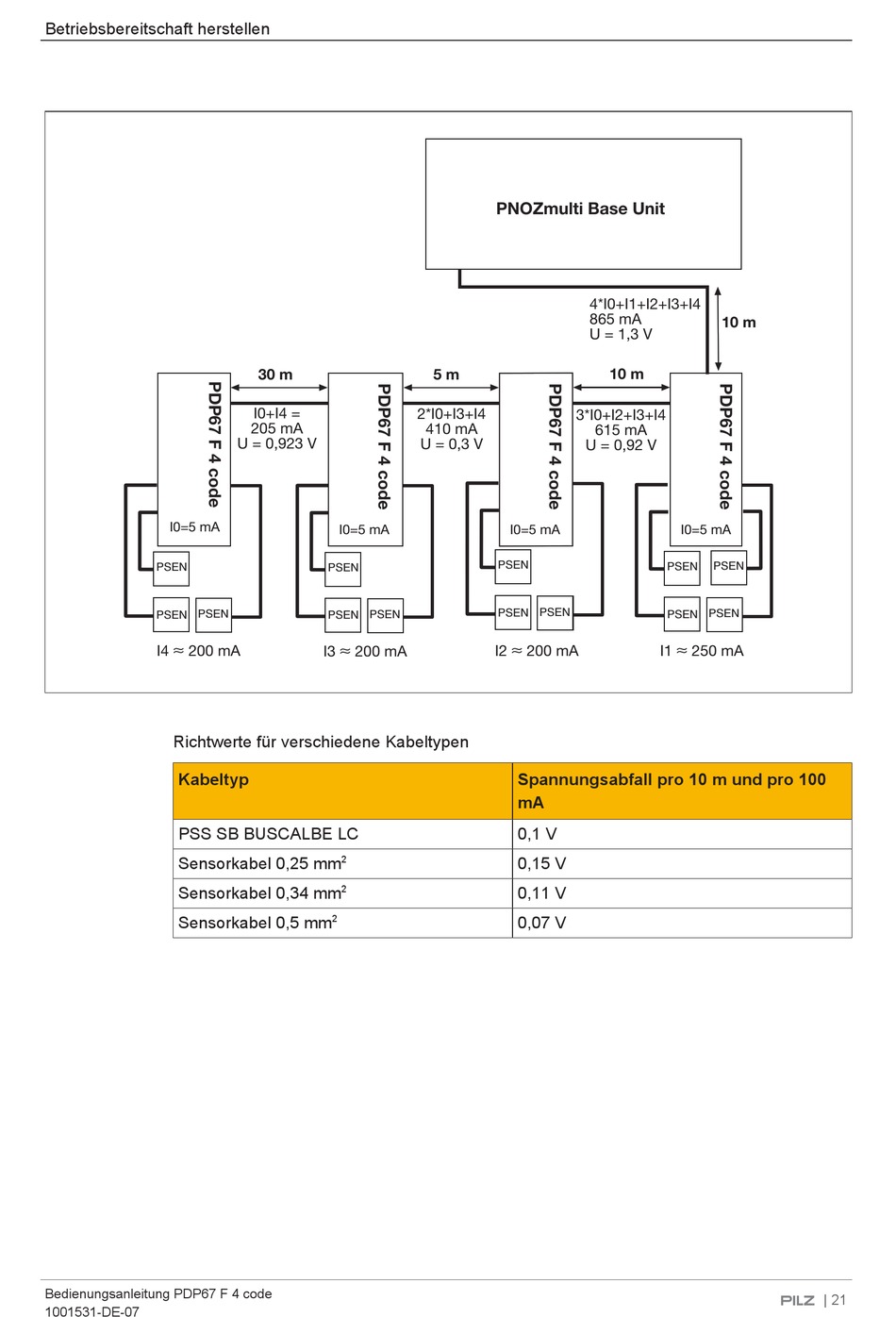

Betriebsbereitschaft herstellen
I0=5 mA
PSEN
PSEN PSEN
I4 200 mA
»
Richtwerte für verschiedene Kabeltypen
Kabeltyp
PSS SB BUSCALBE LC
Sensorkabel 0,25 mm
Sensorkabel 0,34 mm
Sensorkabel 0,5 mm
Bedienungsanleitung PDP67 F 4 code
1001531-DE-07
30 m
I0+I4 =
205 mA
U = 0,923 V
I0=5 mA
PSEN
PSEN PSEN
I3 200 mA
»
2
2
2
PNOZmulti Base Unit
5 m
2*I0+I3+I4
3*I0+I2+I3+I4
410 mA
U = 0,3 V
U = 0,92 V
I0=5 mA
PSEN
PSEN PSEN
I2 200 mA
»
Spannungsabfall pro 10 m und pro 100
mA
0,1 V
0,15 V
0,11 V
0,07 V
4*I0+I1+I2+I3+I4
865 mA
10 m
U = 1,3 V
10 m
615 mA
I0=5 mA
PSEN
PSEN
PSEN PSEN
I1 250 mA
»
