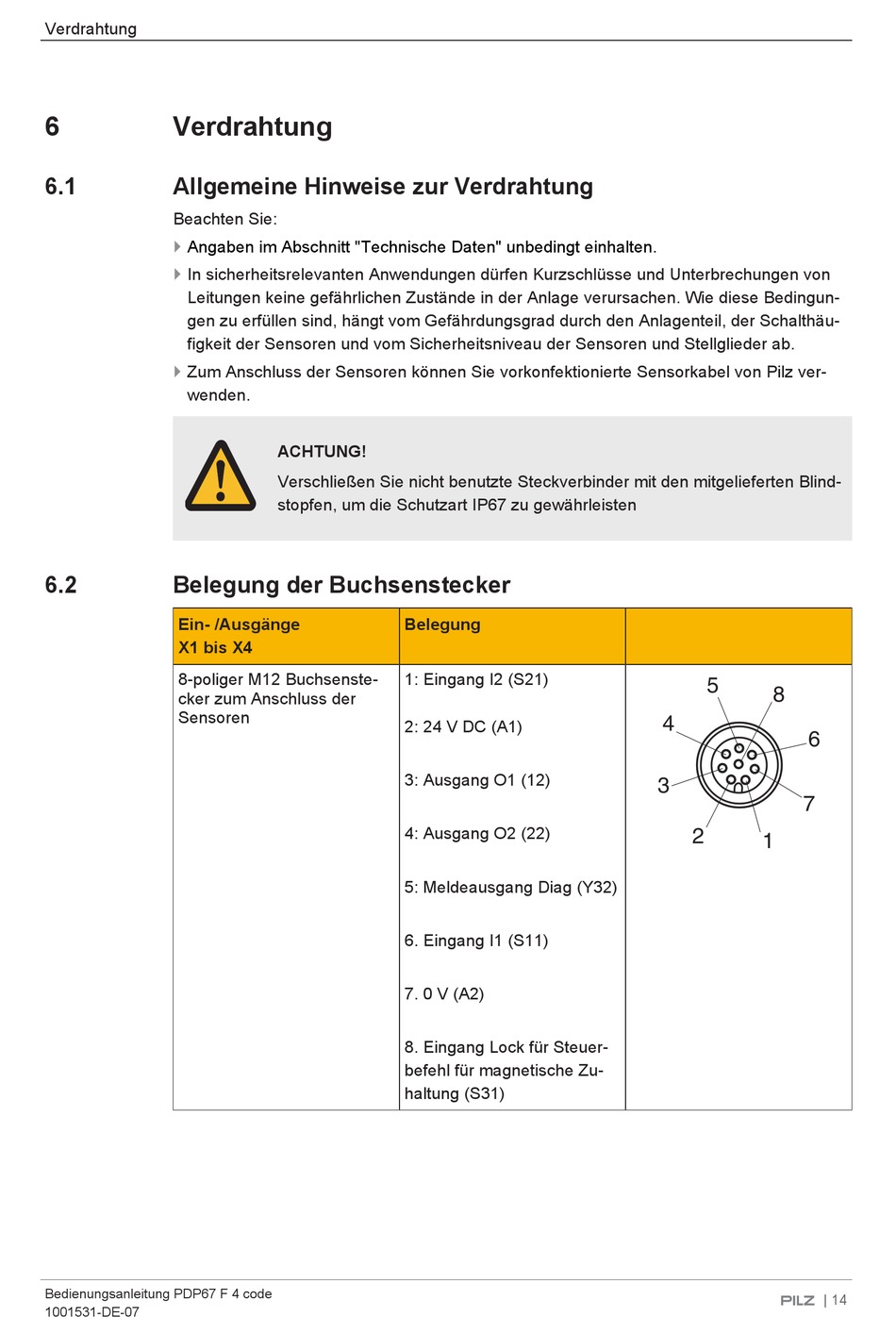

Verdrahtung
6
Verdrahtung
6.1
Allgemeine Hinweise zur Verdrahtung
Beachten Sie:
}
Angaben im Abschnitt "Technische Daten" unbedingt einhalten.
}
In sicherheitsrelevanten Anwendungen dürfen Kurzschlüsse und Unterbrechungen von
Leitungen keine gefährlichen Zustände in der Anlage verursachen. Wie diese Bedingun-
gen zu erfüllen sind, hängt vom Gefährdungsgrad durch den Anlagenteil, der Schalthäu-
figkeit der Sensoren und vom Sicherheitsniveau der Sensoren und Stellglieder ab.
}
Zum Anschluss der Sensoren können Sie vorkonfektionierte Sensorkabel von Pilz ver-
wenden.
6.2
Belegung der Buchsenstecker
Ein- /Ausgänge
X1 bis X4
8-poliger M12 Buchsenste-
cker zum Anschluss der
Sensoren
Bedienungsanleitung PDP67 F 4 code
1001531-DE-07
ACHTUNG!
Verschließen Sie nicht benutzte Steckverbinder mit den mitgelieferten Blind-
stopfen, um die Schutzart IP67 zu gewährleisten
Belegung
1: Eingang I2 (S21)
2: 24 V DC (A1)
3: Ausgang O1 (12)
4: Ausgang O2 (22)
5: Meldeausgang Diag (Y32)
6. Eingang I1 (S11)
7. 0 V (A2)
8. Eingang Lock für Steuer-
befehl für magnetische Zu-
haltung (S31)
5
8
4
6
3
7
2
1
| 14
