Verdrahtung

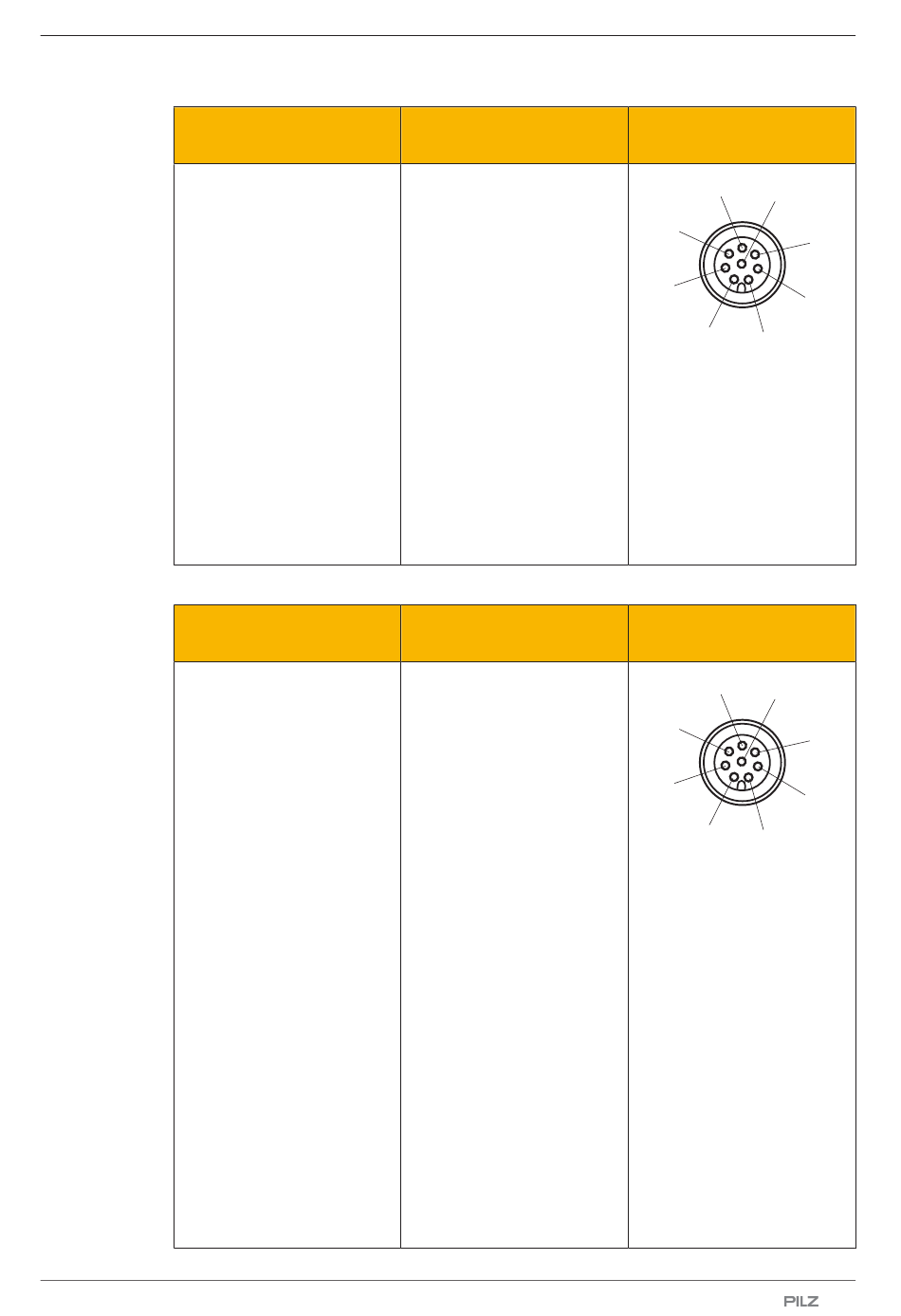

Ein- /Ausgänge
X5
8-poliger M12 Buchsenste-
cker zum Anschluss an die
Sicherheitseingänge eines
Auswertegerätes
Ein- /Ausgänge
X6
8-poliger M12 Buchsenste-
cker zum Anschluss an die
Standardeingänge und -aus-
gänge eines Auswertegerä-
tes
Bedienungsanleitung PDP67 F 4 code
1001531-DE-07
Belegung
1: Eingang I2
2: 24 V DC (U
)
B
3: n.c.
4: n.c.
5: n.c.
6. Eingang I1
7. 0 V (U
)
B
8. n.c.
Belegung
1: Meldeausgang Diag 1
2: Meldeausgang Diag 2
3: Meldeausgang Diag 3
4: Meldeausgang Diag 4
5: Eingang Lock 1 (für Steu-
erbefehl für magnetische Zu-
haltung)
6: Eingang Lock 2 (für Steu-
erbefehl für magnetische Zu-
haltung)
7: Eingang Lock 3 (für Steu-
erbefehl für magnetische Zu-
haltung)
8: Eingang Lock 4 (für Steu-
erbefehl für magnetische Zu-
haltung)
5
8
4
6
3
7
2
1
5
8
4
6
3
7
2
1
