Funktionsbeschreibung

4 Funktionsbeschreibung
4.1

Arbeitsweise

Mithilfe des Moduls PDP67 F 4 code/PDP67 F 4 code VA können bis zu vier PSENcode,
PSENslock und/oder PSENini Sensoren in Reihe geschaltet und an ein Auswertegerät an-
geschlossen werden.
4.1.1

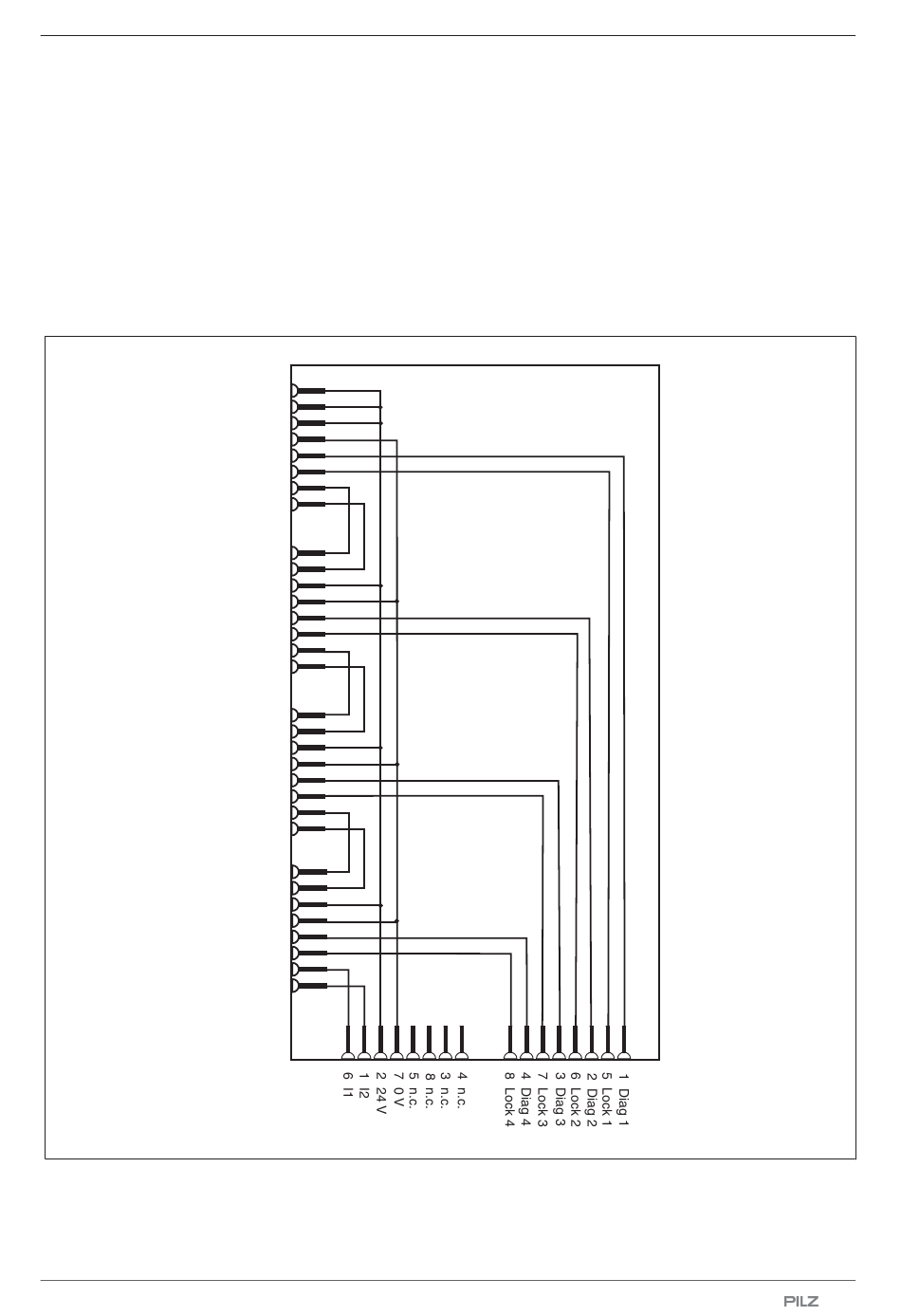

Schematisches Innenschaltbild

Bedienungsanleitung PDP67 F 4 code
1001531-DE-07
X1
6 I1
1 I2
2 24 V
7 0 V
5 Diag
8 Lock
3 O1
4 O2
X2
6 I1
1 I2
2 24 V
7 0 V
5 Diag
8 Lock
3 O1
4 O2
X3
6 I1
1 I2
2 24 V
7 0 V
5 Diag
8 Lock
3 O1
4 O2
X4
6 I1
1 I2
2 24 V
7 0 V
5 Diag
8 Lock
3 O1
4 O2
X5 X6
| 11
