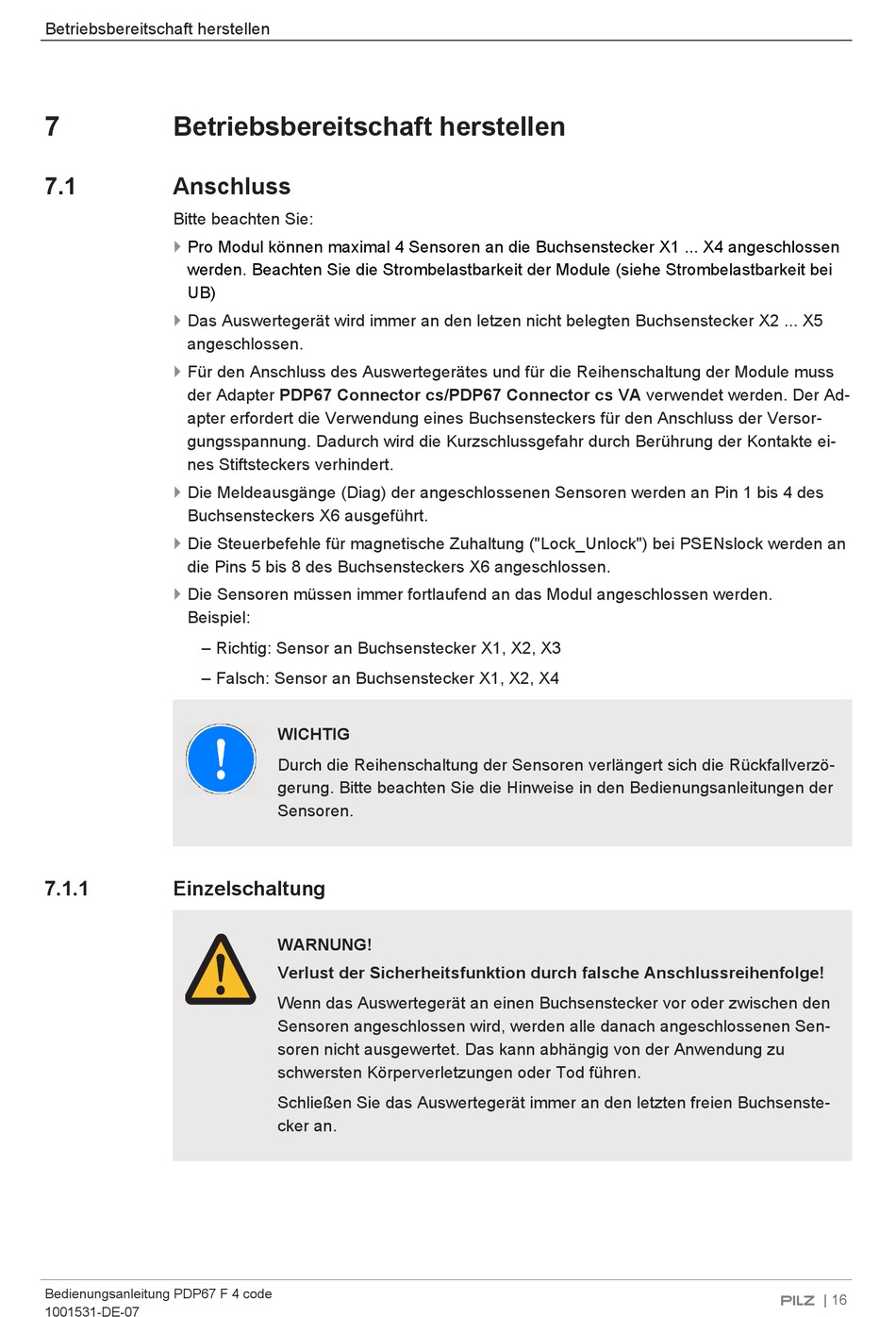

Betriebsbereitschaft herstellen
7
Betriebsbereitschaft herstellen
7.1
Anschluss
Bitte beachten Sie:
}
Pro Modul können maximal 4 Sensoren an die Buchsenstecker X1 ... X4 angeschlossen
werden. Beachten Sie die Strombelastbarkeit der Module (siehe Strombelastbarkeit bei
UB)
}
Das Auswertegerät wird immer an den letzen nicht belegten Buchsenstecker X2 ... X5
angeschlossen.
}
Für den Anschluss des Auswertegerätes und für die Reihenschaltung der Module muss
der Adapter PDP67 Connector cs/PDP67 Connector cs VA verwendet werden. Der Ad-
apter erfordert die Verwendung eines Buchsensteckers für den Anschluss der Versor-
gungsspannung. Dadurch wird die Kurzschlussgefahr durch Berührung der Kontakte ei-
nes Stiftsteckers verhindert.
}
Die Meldeausgänge (Diag) der angeschlossenen Sensoren werden an Pin 1 bis 4 des
Buchsensteckers X6 ausgeführt.
}
Die Steuerbefehle für magnetische Zuhaltung ("Lock_Unlock") bei PSENslock werden an
die Pins 5 bis 8 des Buchsensteckers X6 angeschlossen.
}
Die Sensoren müssen immer fortlaufend an das Modul angeschlossen werden.
Beispiel:
– Richtig: Sensor an Buchsenstecker X1, X2, X3
– Falsch: Sensor an Buchsenstecker X1, X2, X4
7.1.1
Einzelschaltung
Bedienungsanleitung PDP67 F 4 code
1001531-DE-07
WICHTIG
Durch die Reihenschaltung der Sensoren verlängert sich die Rückfallverzö-
gerung. Bitte beachten Sie die Hinweise in den Bedienungsanleitungen der
Sensoren.
WARNUNG!
Verlust der Sicherheitsfunktion durch falsche Anschlussreihenfolge!
Wenn das Auswertegerät an einen Buchsenstecker vor oder zwischen den
Sensoren angeschlossen wird, werden alle danach angeschlossenen Sen-
soren nicht ausgewertet. Das kann abhängig von der Anwendung zu
schwersten Körperverletzungen oder Tod führen.
Schließen Sie das Auswertegerät immer an den letzten freien Buchsenste-
cker an.
| 16
