Betriebsbereitschaft herstellen
7.1.2.1
Beispiele für Reihenschaltung

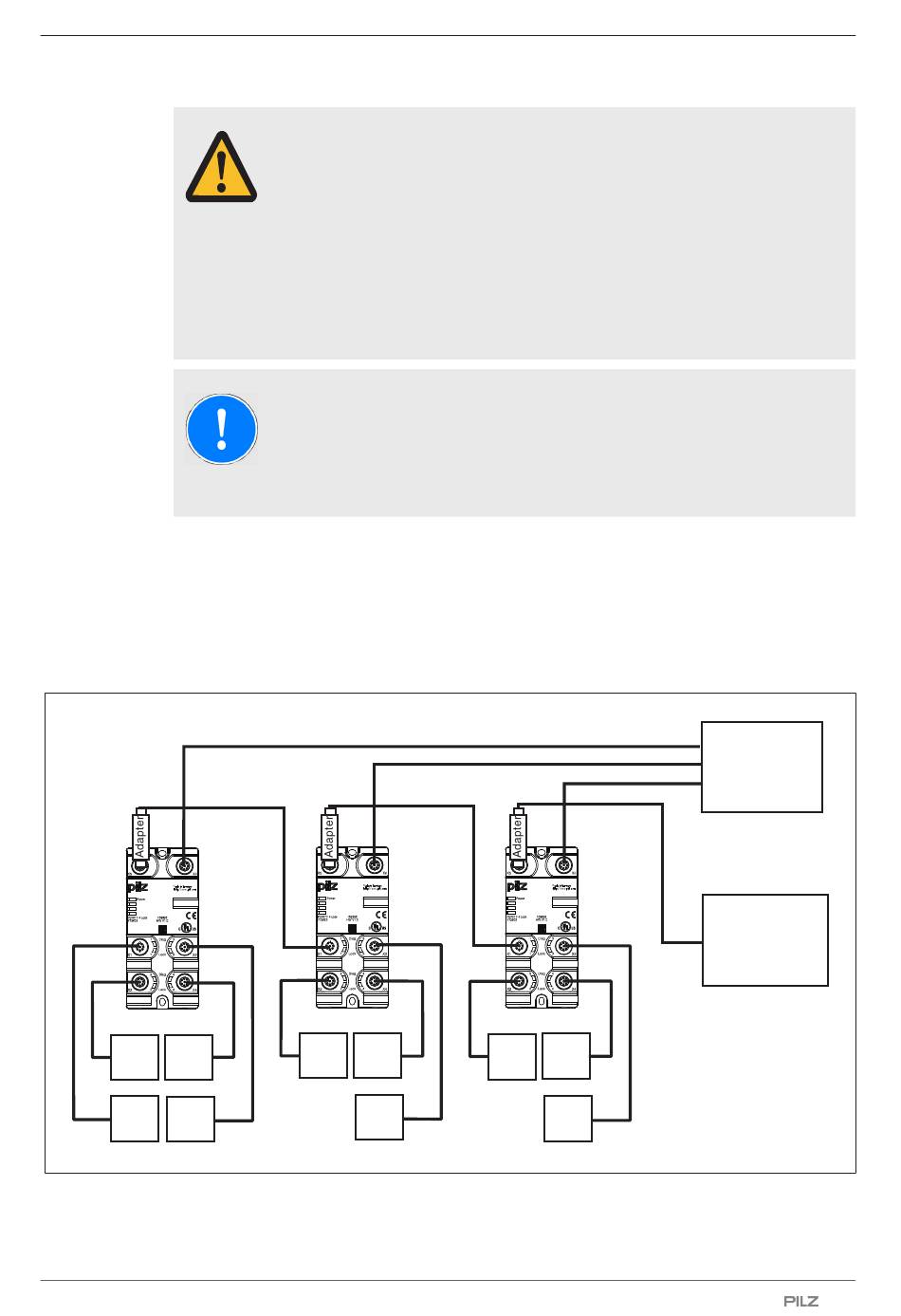

Anschlussbeispiel 1: Reihenschaltung beim Anschluss von vier Sensoren (X1 ... X4) am
ersten Modul
*
PSEN PSEN
PSEN
PSEN
*Adapter: PDP67 Connector cs/PDP67 Connector cs VA
Bedienungsanleitung PDP67 F 4 code
1001531-DE-07
WARNUNG!
Verlust der Sicherheitsfunktion durch falsche Anschlussreihenfolge!
Wenn das Auswertegerät an einen Buchsenstecker vor oder zwischen den
Sensoren angeschlossen wird, werden alle danach angeschlossenen Sen-
soren nicht ausgewertet. Das kann abhängig von der Anwendung zu
schwersten Körperverletzungen oder Tod führen.
Schließen Sie das Auswertegerät immer an den letzten freien Buchsenste-
cker an.
WICHTIG
Lösen Sie bei der Inbetriebnahme die Sicherheitsfunktion jedes Sensors in
der Sicherheitskette aus und prüfen Sie das korrekte Ansprechen der Si-
cherheitsausgänge des Auswertegeräts.
*
PSEN PSEN
PSEN
*
PSEN PSEN
PSEN
ST
ST
PLC
ST
ST: Standard
Evaluation device
FS
FS: Fail-Safe
| 19
